LTC6803-3技术文档下载：

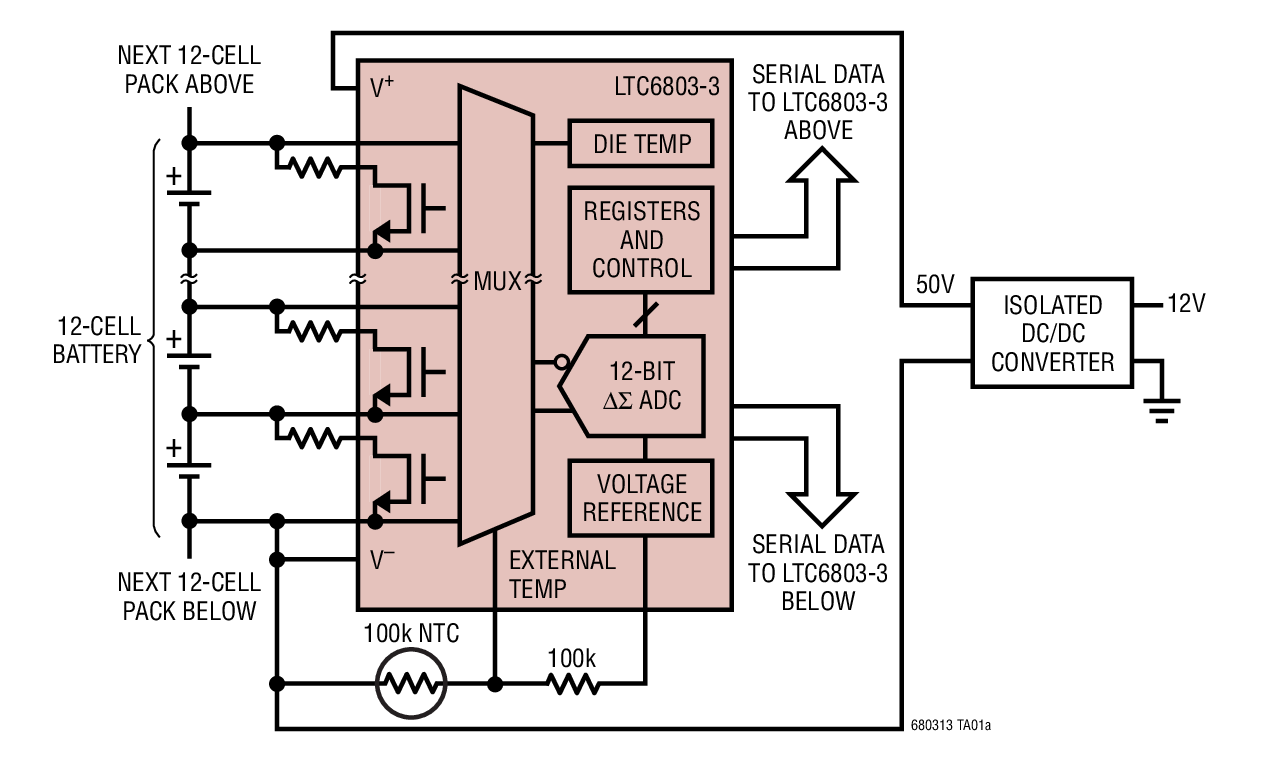

LTC6803-3 - 典型应用图例：

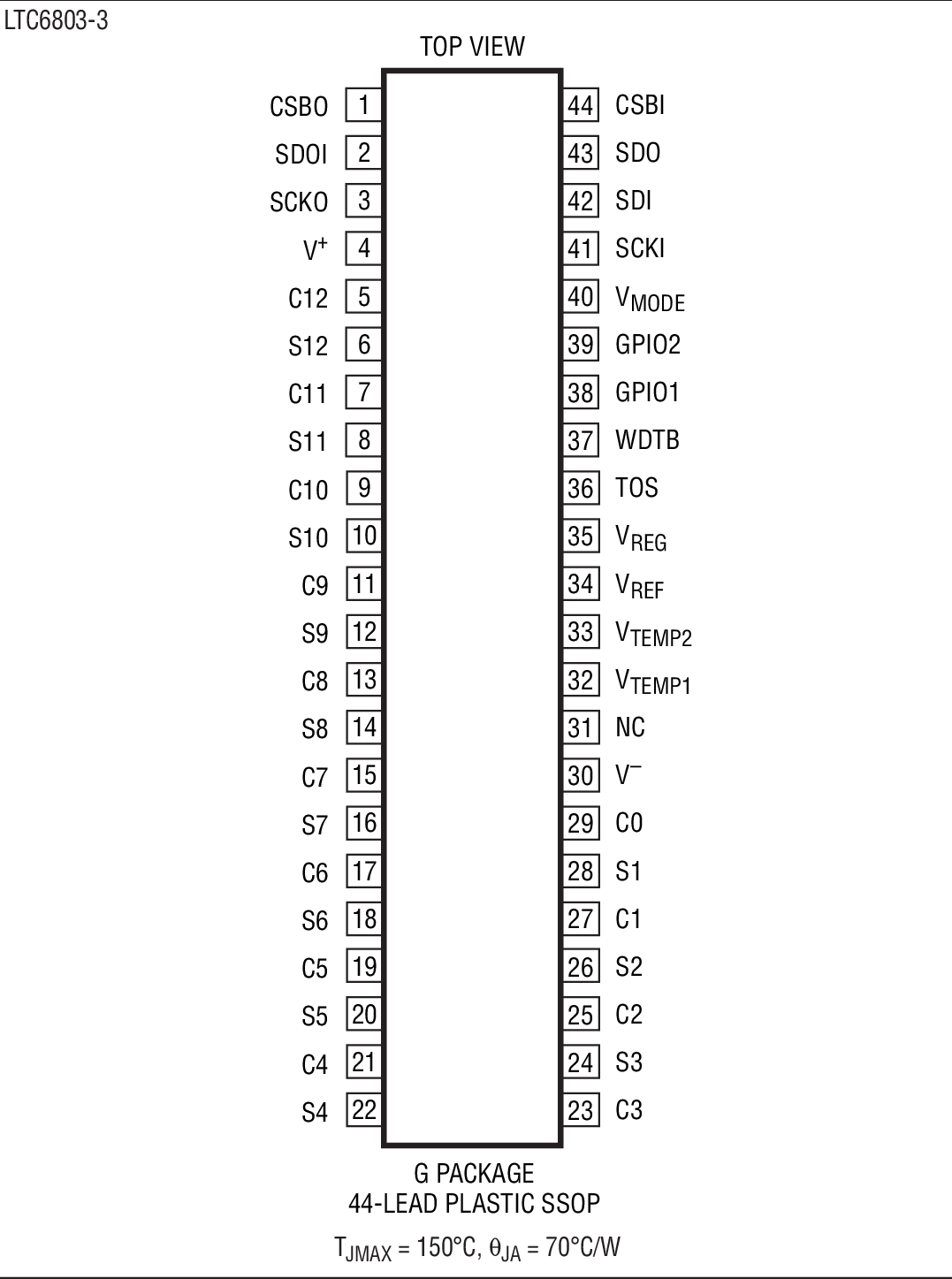

LTC6803-3 - 封装图解：
LTC6803-3 - LTC6803-3是多节电池的电池组监视器
LTC6803-3是Linear公司的一款多节电池的电池组监视器产品，LTC6803-3是多节电池的电池组监视器，本站介绍了LTC6803-3的封装应用图解、特点和优点、功能等，并给出了与LTC6803-3相关的凌力尔特元器件型号供参考。
LTC6803-3 - 多节电池的电池组监视器
LTC6803-1 / LTC6803-3 - 多节电池的电池组监视器 - Linear Technology（凌力尔特）
功能描述
LTC6803是第二代的完整电池监视IC，内置一个12位ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每个LTC6803能够测量多达12个串接电池或超级电容器的电压。通过运用一个独特的电平移位串行接口，可以把多个LTC6803-1 / LTC6803-3 器件串联起来(无需使用光耦合器或光隔离器)，以监视长串串接电池中每节电池的电压。每个电池输入具有一个相关联的MOSFET电源开关，用于对过度充电的电池进行放电。LTC6803-1在内部将电池组的底端与V— 相连。该器件的引脚与LTC6802-1兼容，从而提供了一款直接替代型的升级方案。LTC6803-3则把电池组的底端与V—分开，故而改善了第一节电池(cell 1)的测量准确度。

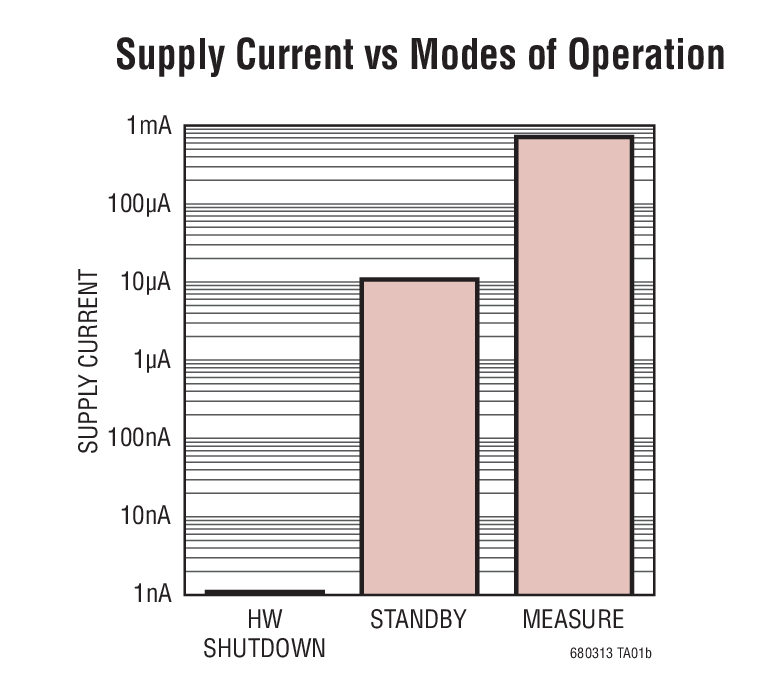

LTC6803提供了一种用于将电源电流减小至12μA的待机模式。此外，LTC6803还可从一个隔离型电源来供电，因而提供了一种将电池组吸收电流减小至零的方法。
对于要求可单独寻址的串行通信的应用，请参考LTC6803-2 / LTC6803-4。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC6803HG-1#PBF | SSOP-44 | H | $15.53 | $11.14 |
| LTC6803HG-1#TRPBF | SSOP-44 | H | $15.59 | $11.20 |
| LTC6803HG-3#PBF | SSOP-44 | H | $15.53 | $11.14 |
| LTC6803HG-3#TRPBF | SSOP-44 | H | $11.20 | |
| LTC6803IG-1#PBF | SSOP-44 | I | $13.86 | $9.95 |
| LTC6803IG-1#TRPBF | SSOP-44 | I | $10.01 | |
| LTC6803IG-3#PBF | SSOP-44 | I | $13.86 | $9.95 |
| LTC6803IG-3#TRPBF | SSOP-44 | I | $10.01 |
