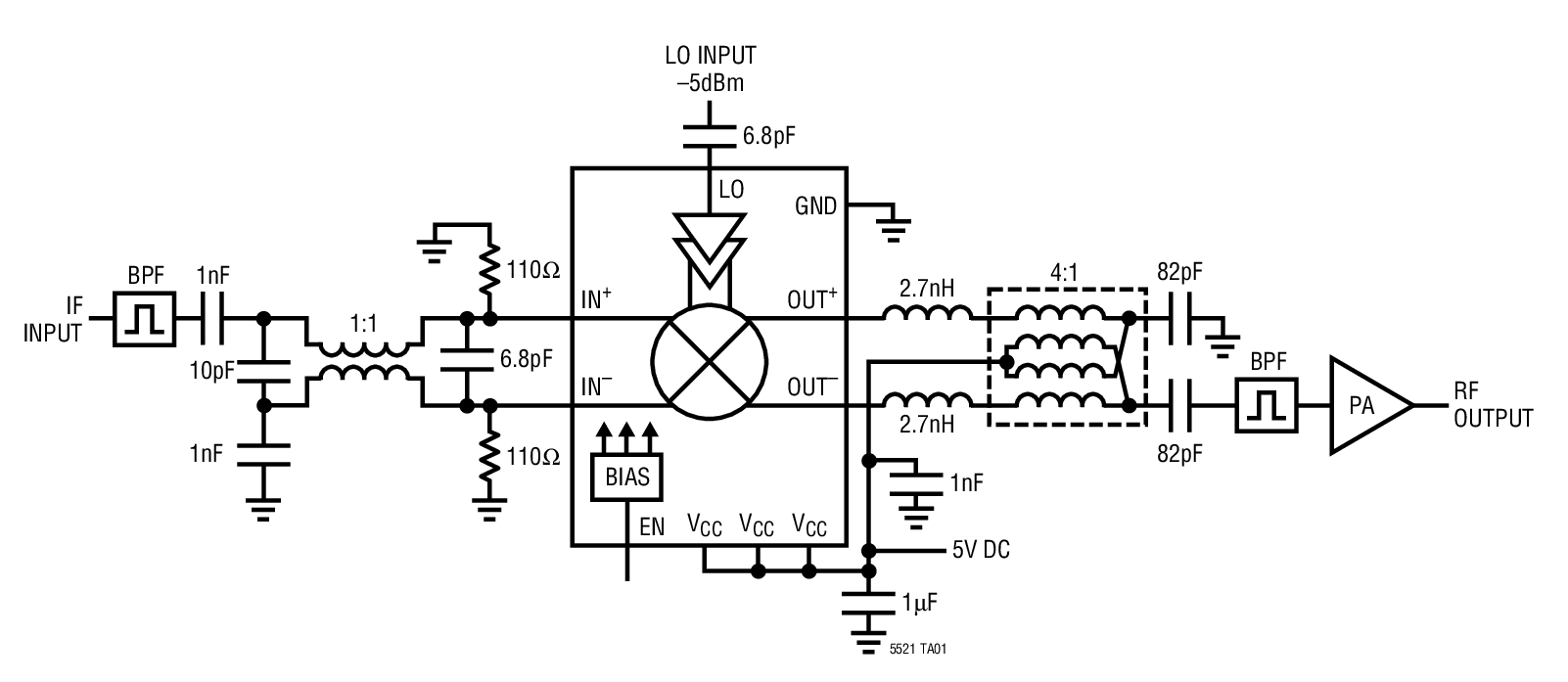

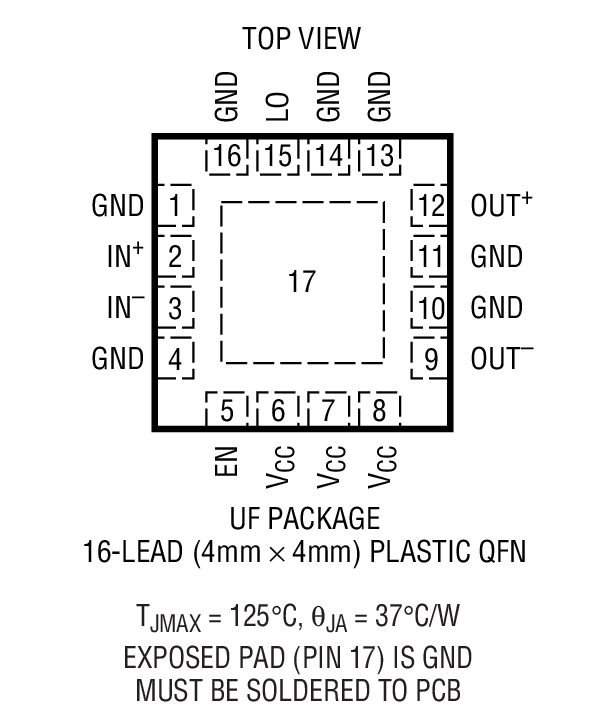

LT5521是LINEAR凌力尔特公司的一款上变频混频器产品，LT5521是LT5521是线性度非常高的有源混频器，本站介绍了LT5521的封装应用图解、特点和优点、功能等，并给出了与LT5521相关的LINEAR元器件型号供参考。

LT5521 - LT5521是线性度非常高的有源混频器 - 上变频混频器 - RF和无线 - 凌力尔特

LT5521 - 线性度非常高的有源混频器

LT5521 - 线性度非常高的有源混频器 - Linear Technology（凌力尔特）

功能描述

LT5521 是一款专为低失真和低 LO 泄漏应用而优化的高线性度混频器。该芯片包括一个具有单端输入的高速 LO 缓冲器和一个双平衡有源混频器。LT5521 只需 -5dBm 的 LO 输入功率便可获得超群的失真和噪声性能，并降低了对外部驱动电路的要求。在内部使 LO 缓冲器与 50Ω 阻抗相匹配，旨在实现宽带操作。

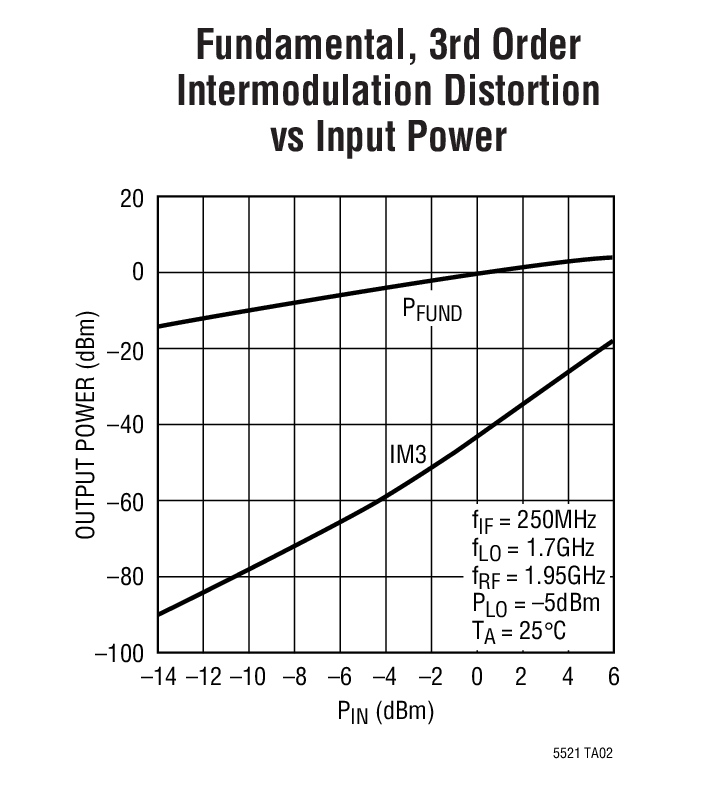

在 250MHz 输入、1.7GHz LO 和 1.95GHz 输出频率的条件下，该混频器具有 +24.2dBm 的典型 IIP3、-0.5dB 转换增益和 12.5dB 噪声系数。

LT5521 提供了出众的 LO-RF 隔离性能，从而使得对输出滤波满足 LO 抑制要求的需要大为降低。

该器件是专为在 3.15V 至 5.25V 的电源电压范围内工作而设计的。

特点

至 3.7GHz 的宽带输出频率范围

在 1.95GHz RF 输出时的 IIP3 为 +24.2dBm

低 LO 泄漏：-42dBm

集成 LO 缓冲器：低 LO 驱动电平

单端 LO 驱动

宽单电源范围：3.15V 至 5.25V

双平衡有源混频器

停机功能
