LT3954 - LT3954是具内部 PWM 发生器的 40V_IN LED 转换器

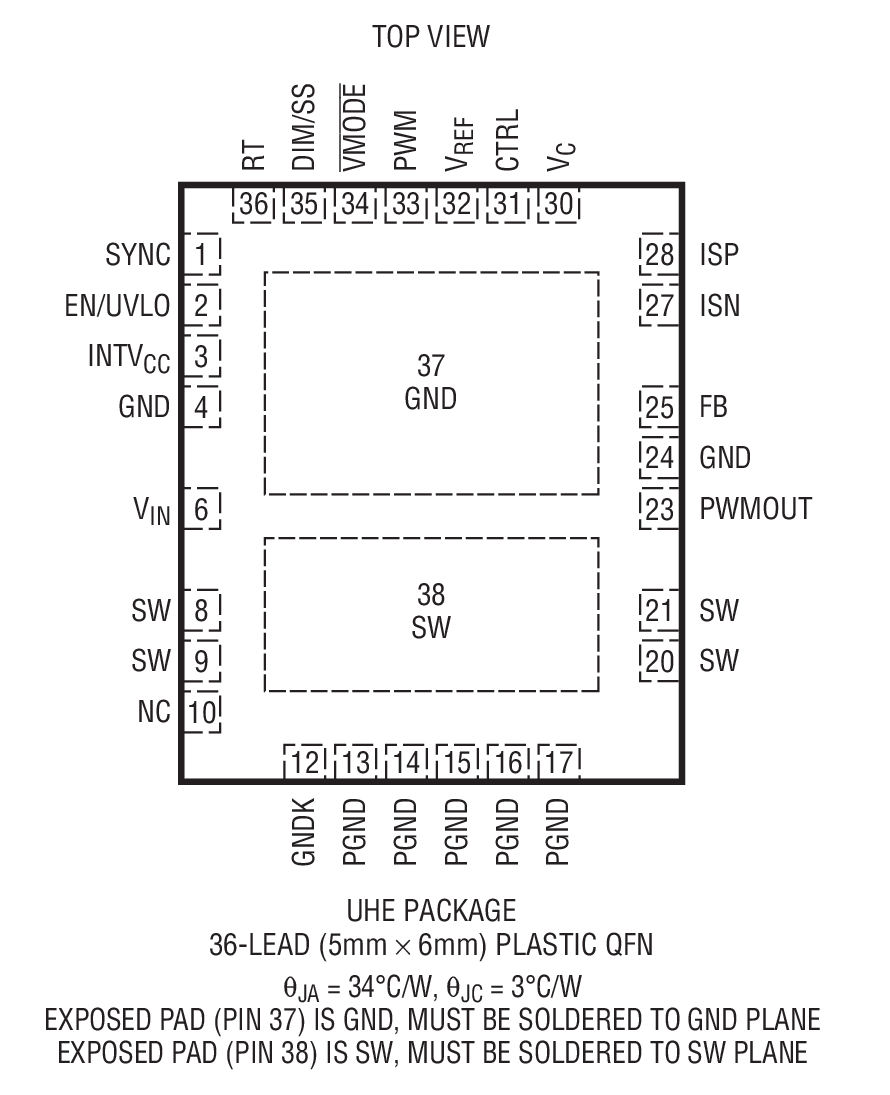

LT3954是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3954是LT3954是具内部 PWM 发生器的 40V_IN LED 转换器，本站介绍了LT3954的封装应用图解、特点和优点、功能等，并给出了与LT3954相关的LINEAR元器件型号供参考。

LT3954 - LT3954是具内部 PWM 发生器的 40V_IN LED 转换器 - 升压型 LED 驱动器 - 电源管理 - 凌力尔特

LT3954 - 具内部 PWM 发生器的 40V_IN LED 转换器

LT3954 - 具内部 PWM 发生器的 40V_IN LED 转换器 - Linear Technology（凌力尔特）

功能描述

LT3954 是一款 DC/DC 转换器，专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个额定在 40V/5A 的内部低端 N 沟道功率 MOSFET。LT3964 非常适合于驱动大电流 LED，不过同时也拥有使其适合对电池和超级电容器进行充电的特性。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，以优化效率、性能或外部组件尺寸。

LT3954 在负载的高端或低端检测输出电流。内部 PWM 发生器可配置为以恒定频率自振荡，并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时，PWM 输入可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。

特点

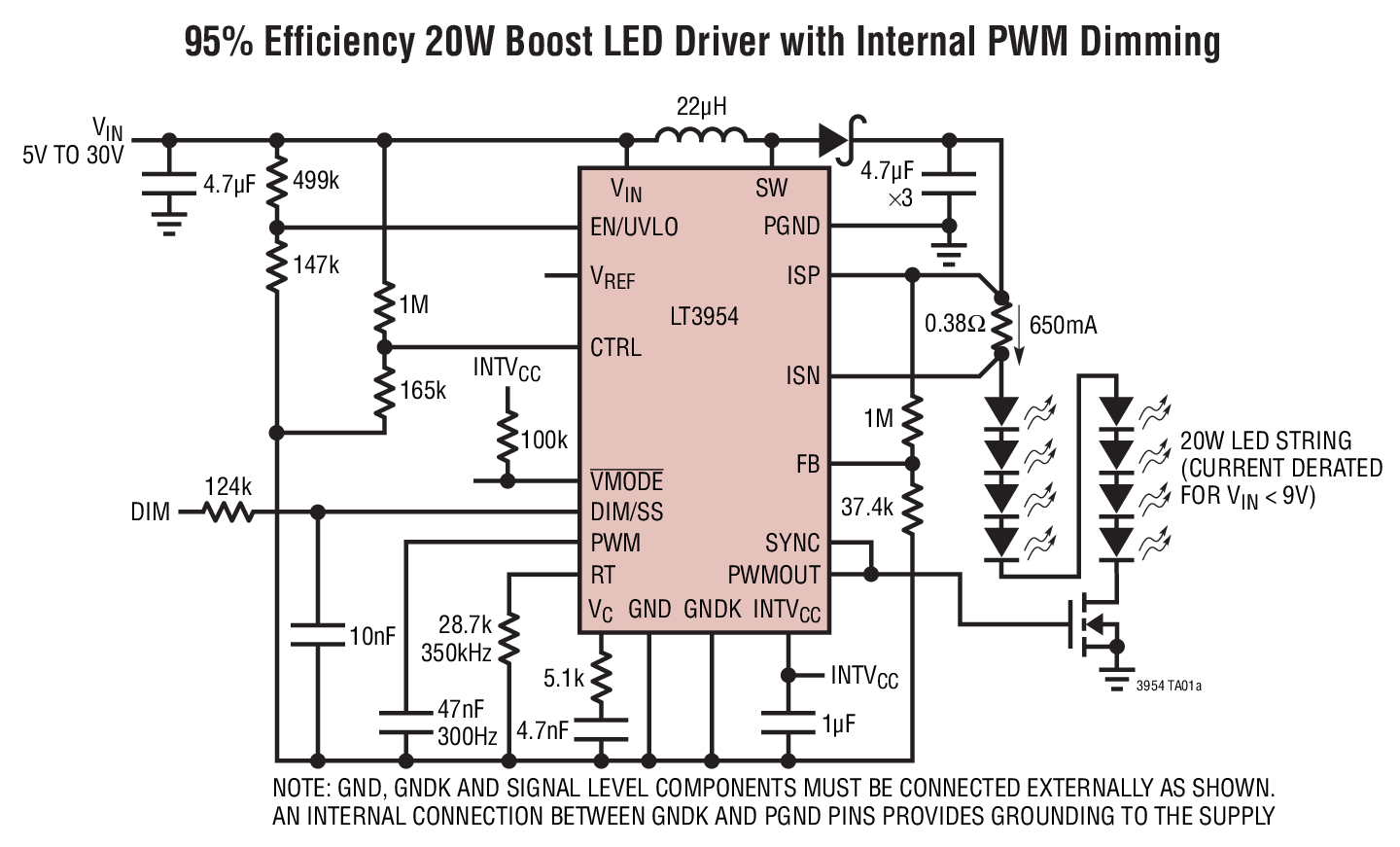

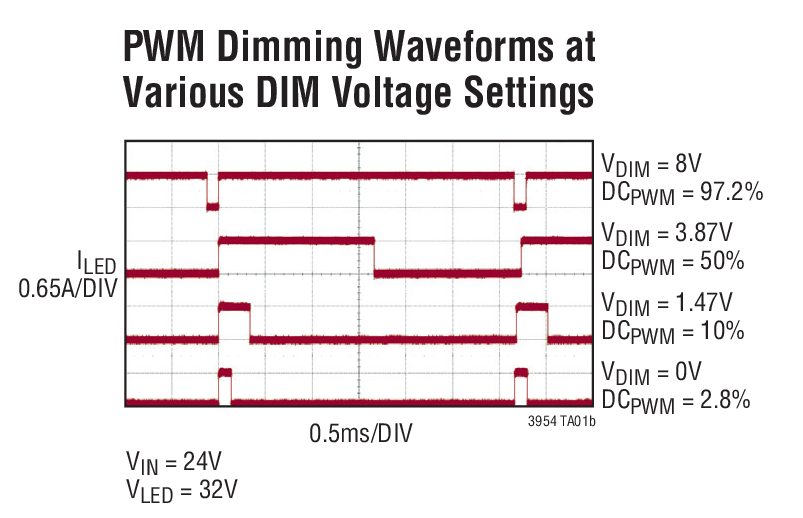

可为 LED 提供 3000:1 True Color PWMTM 调光

宽 VIN 范围：4.5V 至 40V

轨至轨电流检测范围：0V 至 40V

内部 40V/5A 开关

可编程 PWM 调光信号发生器

恒定电流 (±3%) 和恒定电压 (±2%) 调节

准确的模拟调光

可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED

输出短路保护型升压 ?

开路 LED 保护和报告 ?
