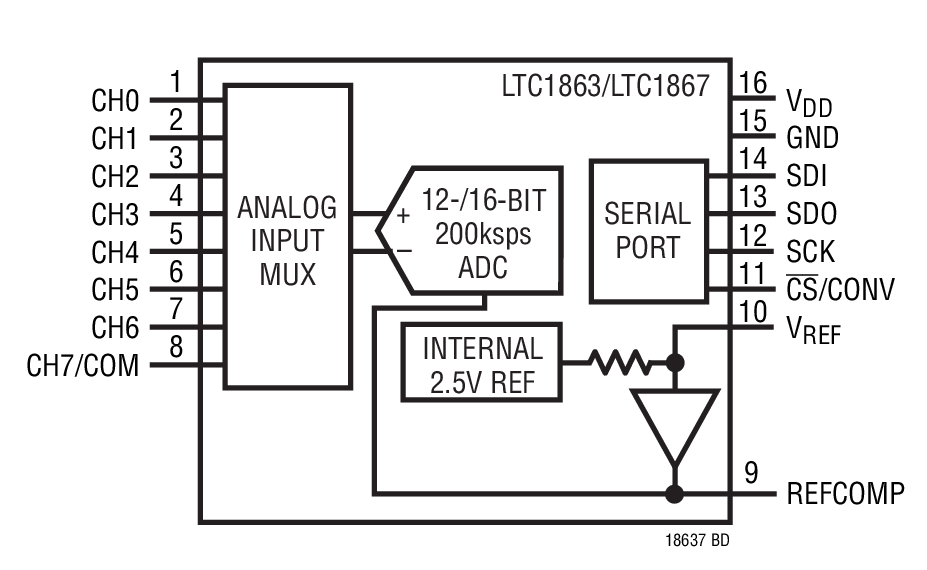

LTC1863 - 典型应用图例：

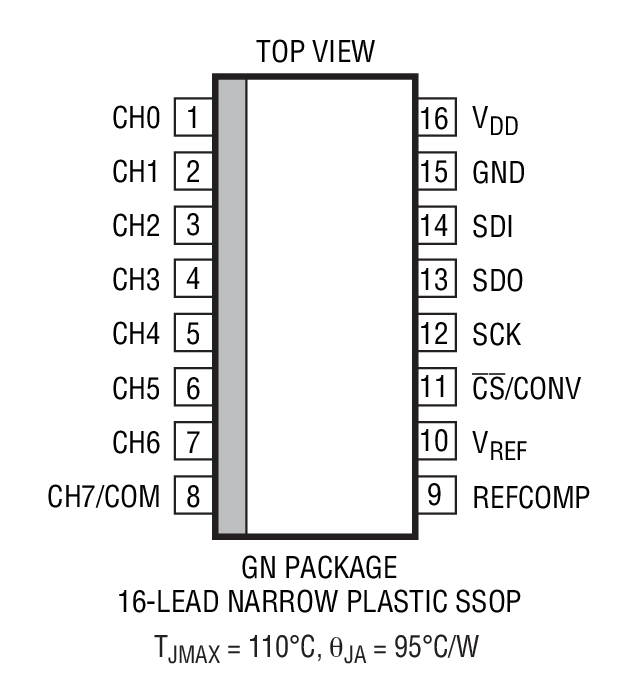

LTC1863 - 封装图解：

LTC1863 - LTC1863是12 位、8 通道 200ksps ADC

LTC1863是Linear公司的一款通用型 SAR ADC产品，LTC1863是12 位、8 通道 200ksps ADC，本站介绍了LTC1863的封装应用图解、特点和优点、功能等，并给出了与LTC1863相关的凌力尔特元器件型号供参考。

LTC1863 - 12 位、8 通道 200ksps ADC

LTC1863 - 12 位、8 通道 200ksps ADC - Linear Technology（凌力尔特）

功能描述

LTC1863 / LTC1867 是引脚兼容的 8 通道 12 位 /16 位 A/D 转换器，具有串行 I/O 和一个内部基准。这些 ADC 通常从一个单 5V 电源仅吸收 1.3mA。

8 通道输入复用器可针对单端或差分输入以及单极或双极转换 (或其组合) 进行配置。自动打盹和睡眠模式有利于那些对功耗敏感的应用。

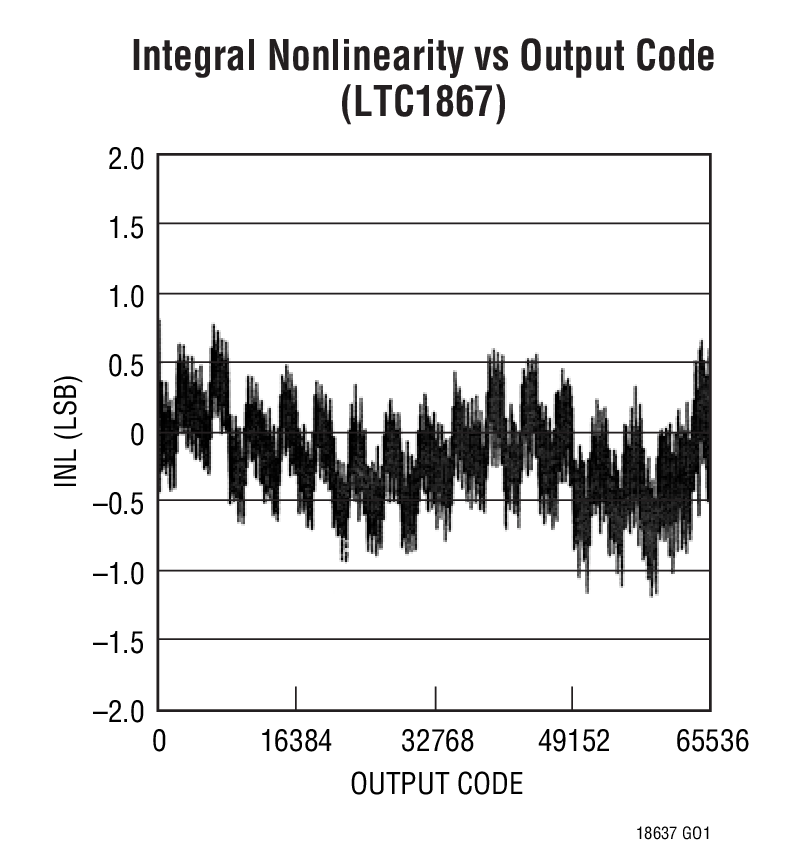

LTC1867 的 DC 性能出众，在整个温度范围内具有 ±2LSB INL 规格和无漏失码。LTC1867 的信噪比 (SNR) 通常为 89dB (采用内部基准时)。

LTC1863 / LTC1867 采用紧凑型窄体 16 引脚 SSOP 封装，因而可以在对空间敏感以及低功率应用中使用。

特点

采样速率：200ksps

16 位无漏失码和最大 ±2LSB INL

8 通道复用器具有：　单端或差分输入和　单极或双极转换模式

SPI / MICROWIRE™ 串行 I/O

信噪比：89dB

单 5V 工作电源

片内或外部基准

低功率：在 200ksps 时为 1.3mA、在 100ksps 时为 0.76mA

睡眠模式

转换操作之间的自动打盹模式

16 引脚窄体 SSOP 封装

应用

工业过程控制

高速数据采集

电池供电式系统

复用数据采集系统

成像系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1863CGN	SSOP-16	C	$5.10	$3.85
LTC1863CGN#PBF	SSOP-16	C	$5.10	$3.85
LTC1863CGN#TR	SSOP-16	C		$3.91
LTC1863CGN#TRPBF	SSOP-16	C		$3.91
LTC1863IGN	SSOP-16	I	$6.15	$4.65
LTC1863IGN#PBF	SSOP-16	I	$6.15	$4.65
LTC1863IGN#TR	SSOP-16	I		$4.71
LTC1863IGN#TRPBF	SSOP-16	I		$4.71
