当前位置:Linear公司 > > 凌力尔特芯片 >> LT5512
LT5512技术文档下载:
LT5512技术文档产品手册下载
LT5512 - 典型应用图例:

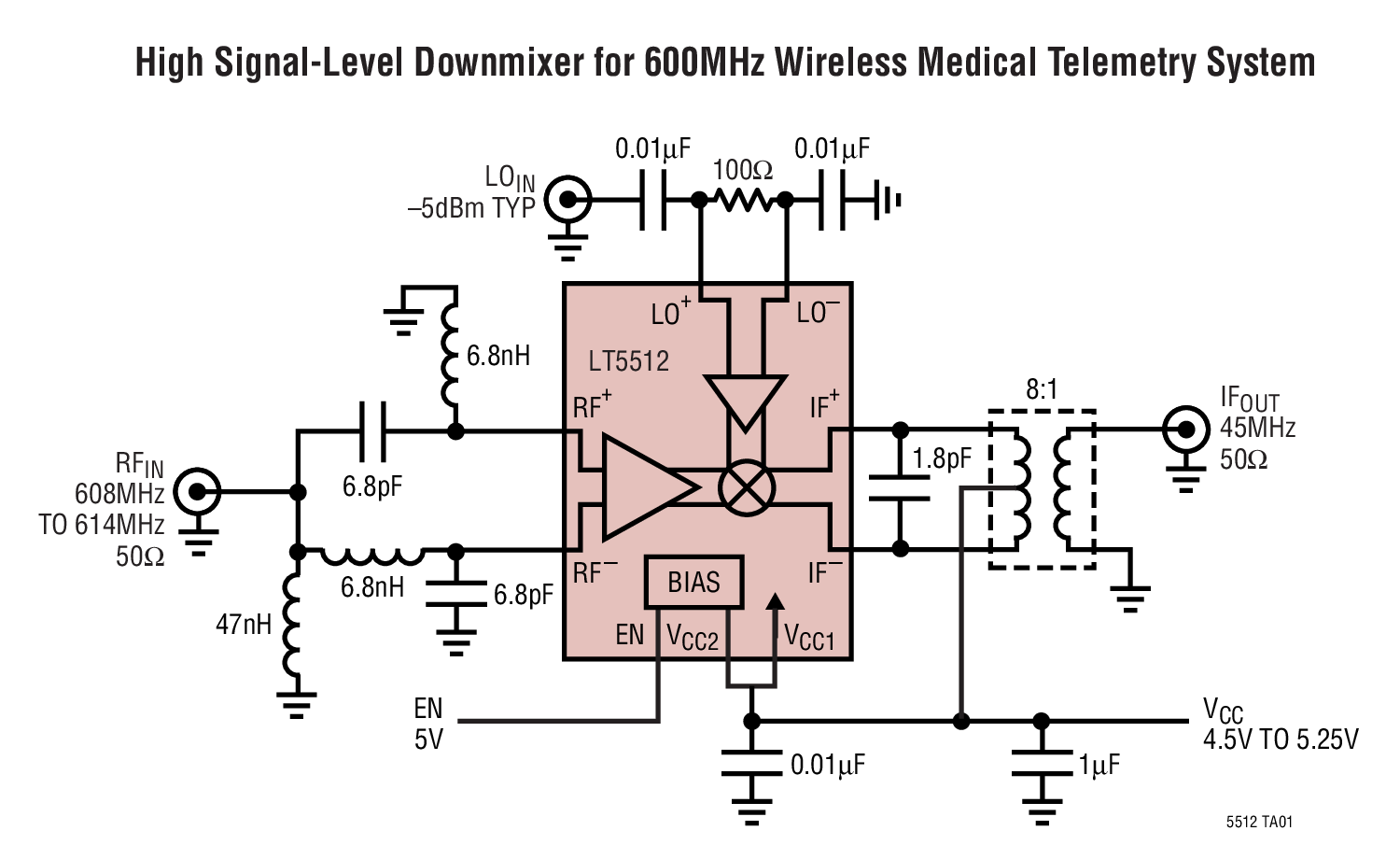

LT5512典型应用图例一

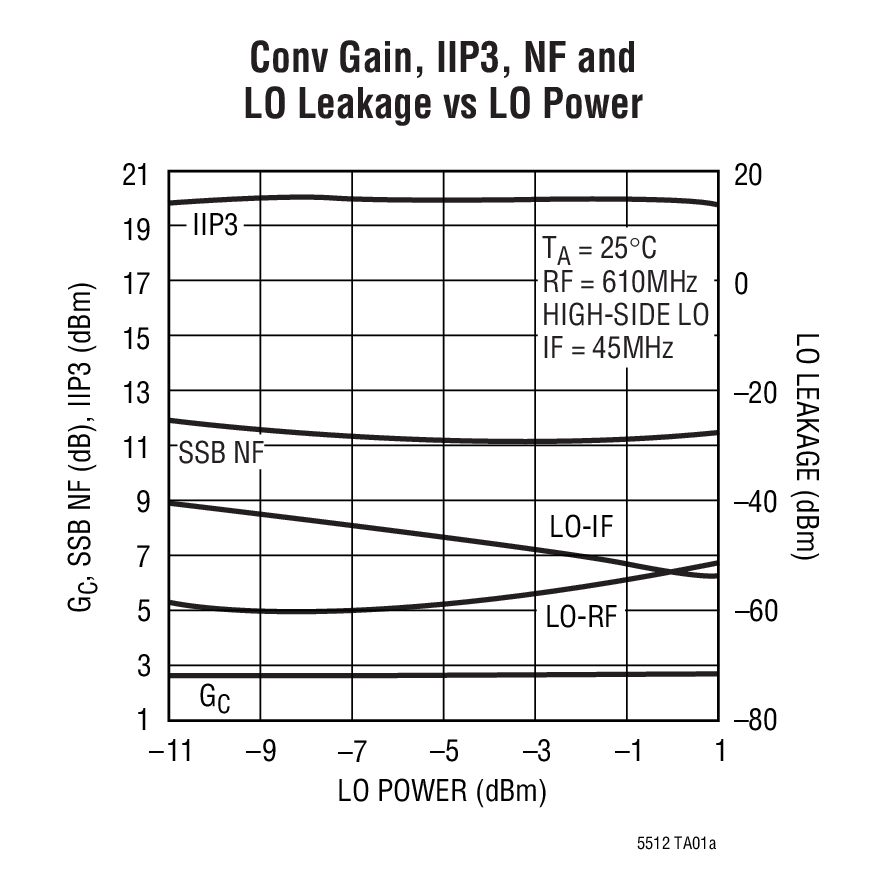

LT5512典型应用图例二
LT5512 - 封装图解:

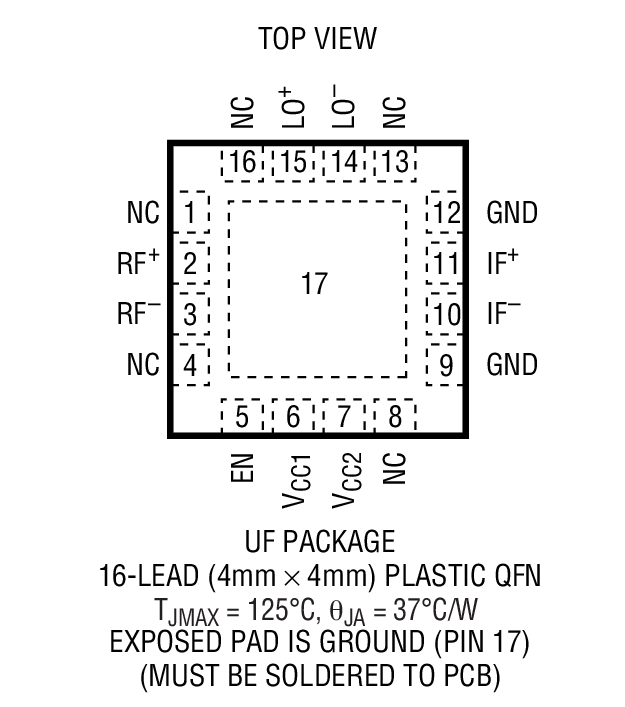

LT5512封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT5512介绍
LT5512 - LT5512是1kHz 至 3GHz 高信号电平有源混频器

LT5512是Linear公司的一款下变频混频器产品,LT5512是1kHz 至 3GHz 高信号电平有源混频器,本站介绍了LT5512的封装应用图解、特点和优点、功能等,并给出了与LT5512相关的凌力尔特元器件型号供参考。

LT5512 - 1kHz 至 3GHz 高信号电平有源混频器

LT5512 - 1kHz 至 3GHz 高信号电平有源混频器 - Linear Technology(凌力尔特)

功能描述

LT5512 是一款有源双平衡混频器 IC,专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要,并允许采用使能控制 (EN) 引脚来关断器件。

外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。

LT5512 是无源二极管混频器的一种高线性度替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同,LT5512 提供了转换增益且所需的 LO 驱动电平低得多。
特点
  • 宽带 RF、LO 和 IF 操作
  • 高输入 IP3:>20dBm (30MHz 至 900MHz)?????????????????????? +17dBm (在 1900MHz)
  • 典型转换增益:1dB
  • SSB 噪声指数:11dB (在 900MHz)???????????????????????????? 14dB (在 1900MHz)
  • 集成 LO 缓冲器:不易受 LO 驱动电平的影响
  • 单端或差分 LO? 驱动
  • 高 LO-RF? 隔离度
  • 使能功能
  • 4.5V? 至 5.25V? 电源电压范围
  • 4mm × 4mm QFN? 封装
  • 应用
  • HF/VHF/UHF 混频器
  • 蜂窝/PCS/UMTS 基础设施
  • 高线性度混频器应用
  • ISM 频段接收机
  • 无线医用遥测系统 (WMTS)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT5512EUF 4x4 QFN-16 E $5.27 $3.70
    LT5512EUF#PBF 4x4 QFN-16 E $5.27 $3.70
    LT5512EUF#TR 4x4 QFN-16 E $3.80
    LT5512EUF#TRPBF 4x4 QFN-16 E $3.80
