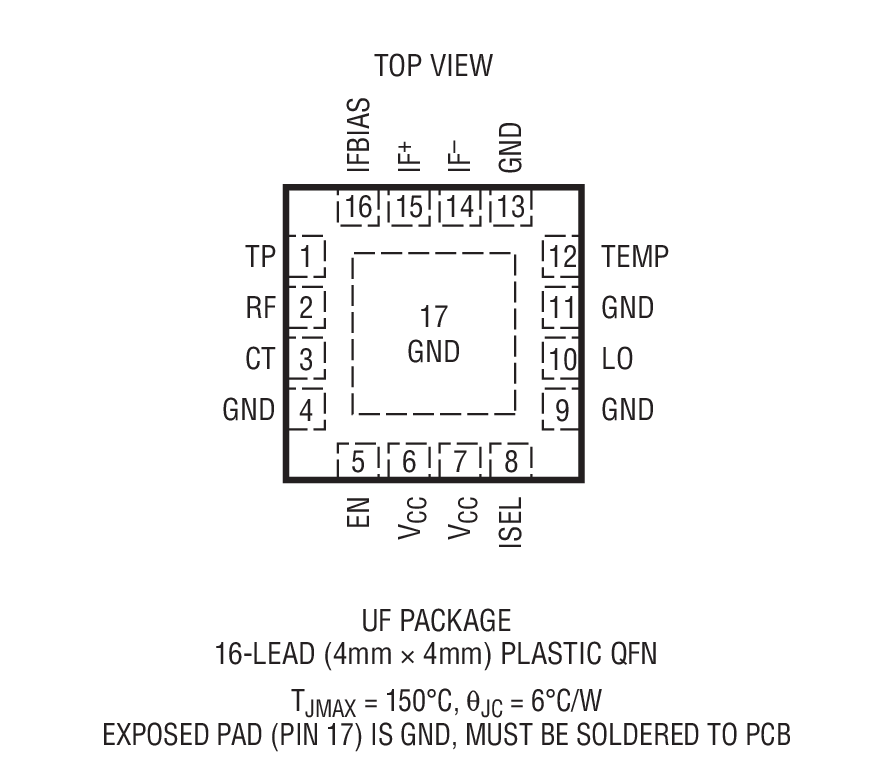

LTC5551是LINEAR凌力尔特公司的一款下变频混频器产品，LTC5551是LTC5551是300MHz 至 3.5GHz 超高动态范围下变频混频器，本站介绍了LTC5551的封装应用图解、特点和优点、功能等，并给出了与LTC5551相关的LINEAR元器件型号供参考。

LTC5551 - LTC5551是300MHz 至 3.5GHz 超高动态范围下变频混频器 - 下变频混频器 - RF和无线 - 凌力尔特

LTC5551 - 300MHz 至 3.5GHz 超高动态范围下变频混频器

LTC5551 - 300MHz 至 3.5GHz 超高动态范围下变频混频器 - Linear Technology（凌力尔特）

功能描述

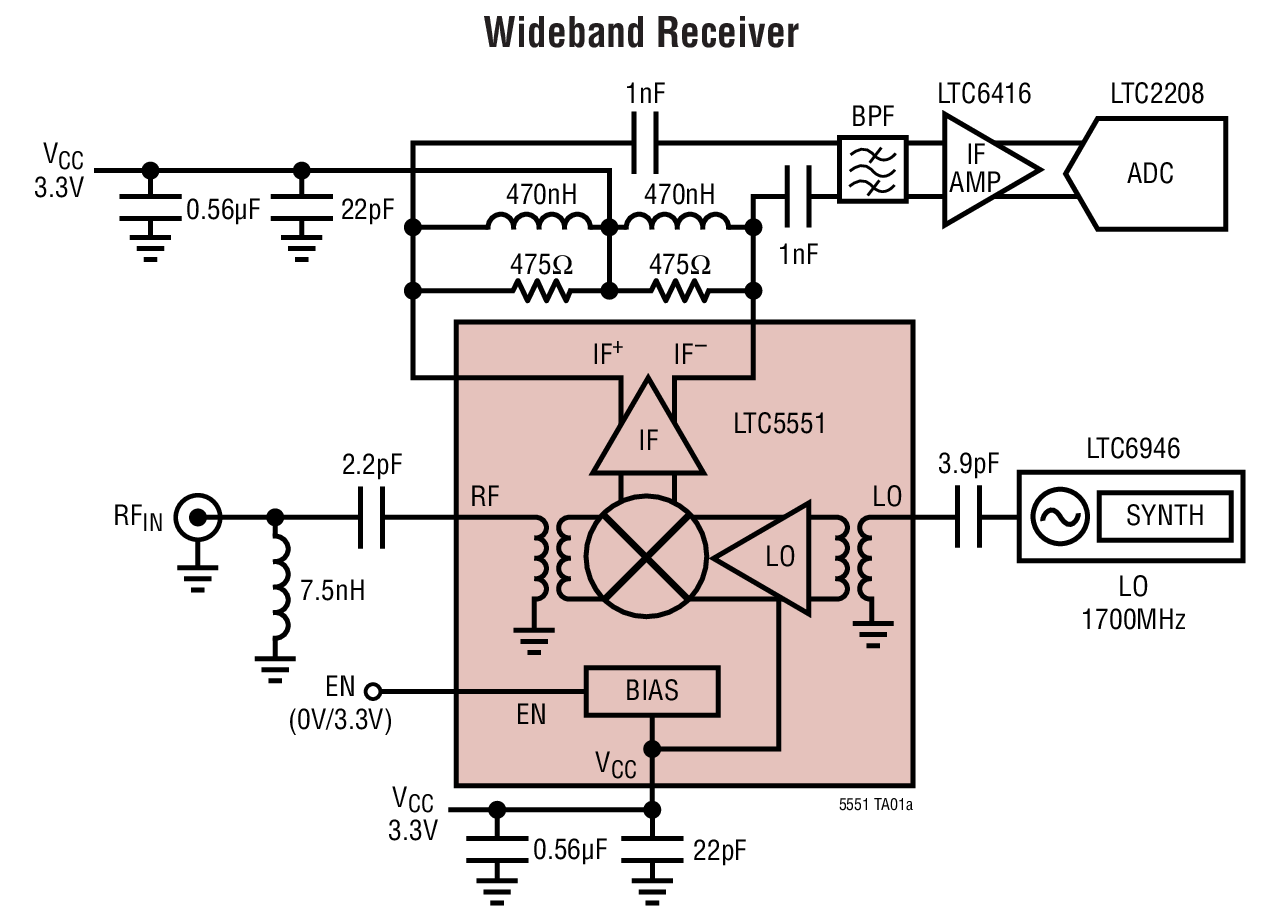

LTC5551 是一款 2.5V 至 3.6V 混频器，其专为那些需要非常高动态范围的 RF 下变频混频器应用而优化。LTC5551 覆盖了 300MHz 至 3.5GHz RF 频率范围以及 200MHz 至 3.5GHz 的 LO 频率范围。LTC5551 具有非常高的 IIP3 和 P1dB 及低功耗特性。该器件的一种典型应用是涵盖 700MHz 至 2.7GHz 频率范围的基站接收机。RF 输入能够与众多频率相匹配，而且 IF 可在高达 1GHz 的频率条件下使用。

通过把 ISEL 引脚拉至高电平可启动一种低功率模式，从而使功耗下降大约 1/3，不过，IIP3 指标也将相应地降至约 +29dBm。另外，还可以使用 EN 引脚来接通和关断混频器。

LTC5551 的高集成度最大限度地缩减了总体解决方案成本、电路板空间和系统级偏差，同时为要求苛刻的接收机应用提供了极高的动态范围。

特点

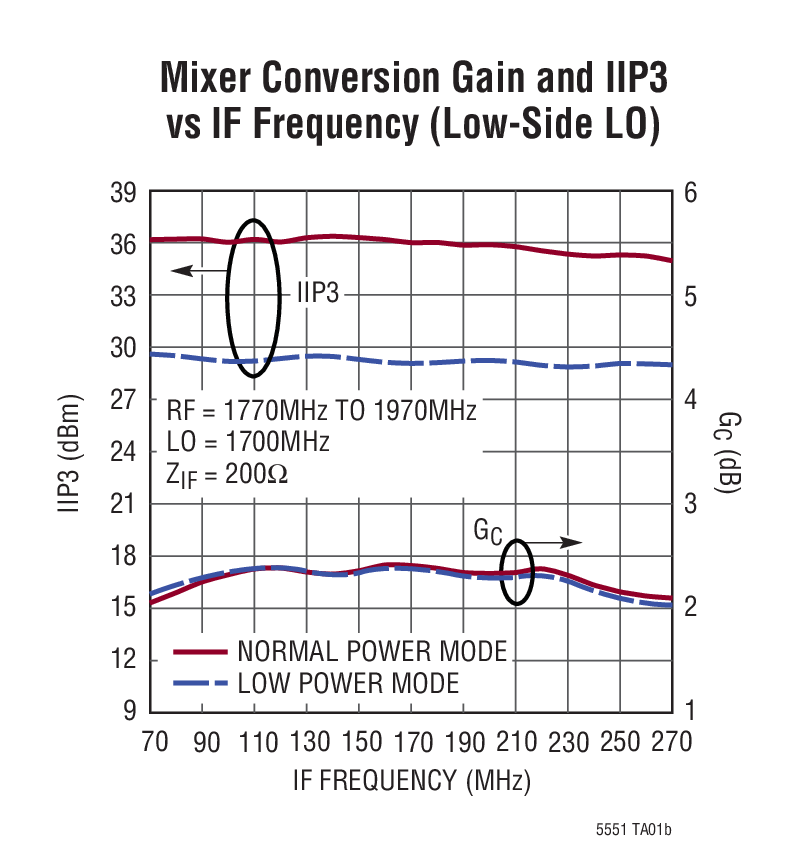

+36dBm 输入 IP3

2.4dB 转换增益

低噪声指数：<10dB

+18dBm 超高输入 P1dB

670mW 功耗

2.5V 至 3.6V 工作电压

50Ω 单端 RF 和 LO 输入

0dBm LO 驱动电平

低功率模式
