LT5526 - 高线性度、低功率下变频混频器

LT5526 - 高线性度、低功率下变频混频器 - Linear Technology（凌力尔特）

功能描述

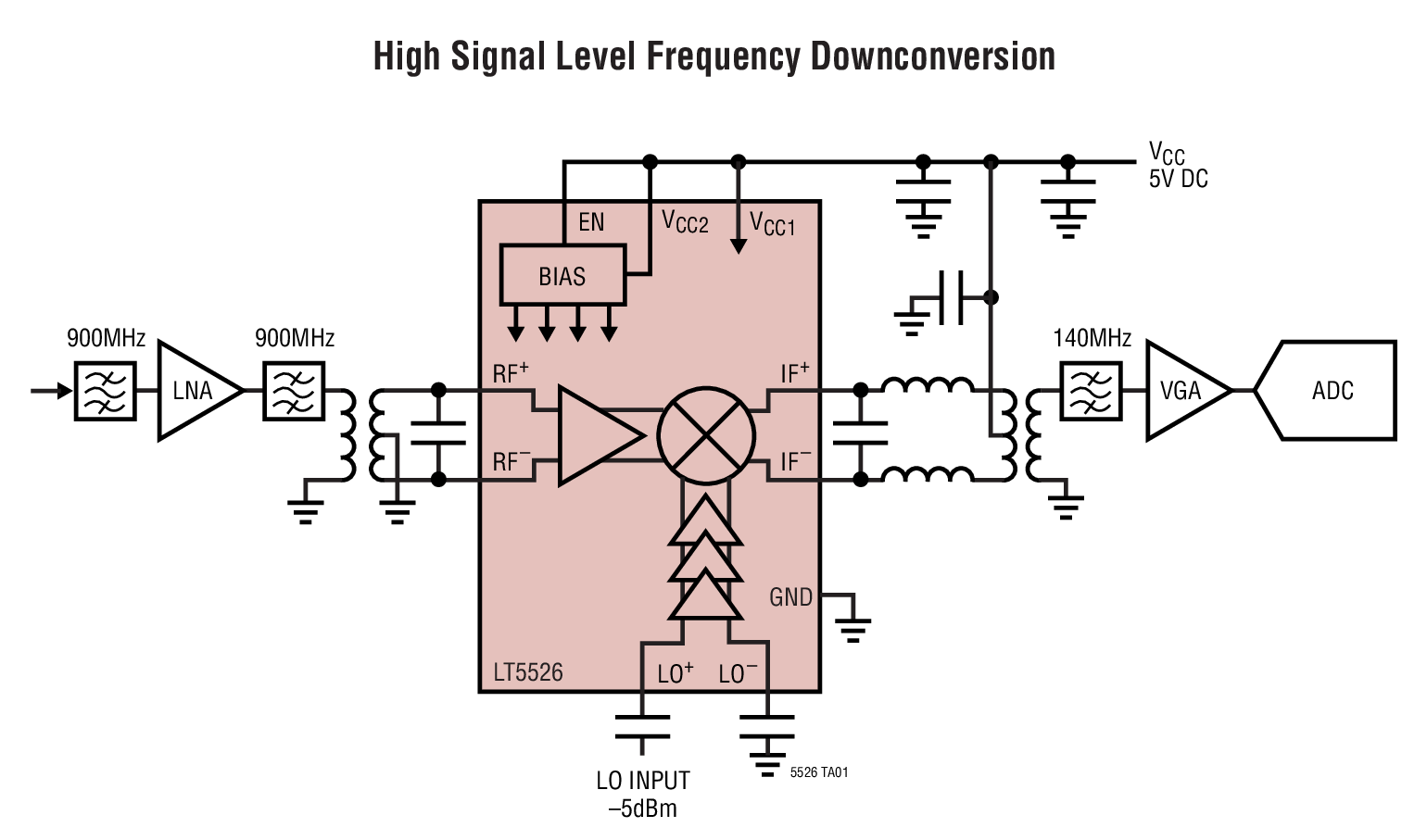

LT5526 是一款专为诸如点对点数据传输、电缆基础设施和无线基础设施系统等高线性度应用而优化的低功率宽带混频器。该器件包括一个用于驱动双平衡有源混频器内核的内部匹配高速 LO 放大器。一个集成 RF 缓冲器放大器可提供超群的 LO-RF 隔离度。RF 和 IF 端口能够容易地与诸多频率相匹配，以满足各种应用的要求。　　

LT5526 为无源混频器提供了一种高性能的替代方案。与具有转换损耗且需要高 LO 驱动电平的无源混频器不同，LT5526 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化的敏感度也低得多。

特点

工作频率高达 2GHz

宽带 RF、LO 和 IF 操作

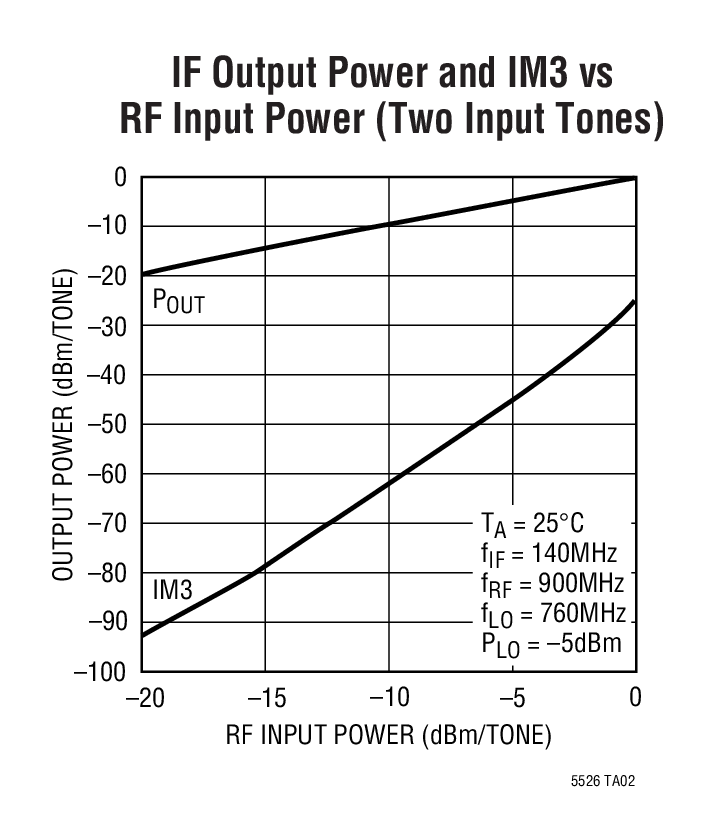

高输入 IP3：在 900MHz 时为 +16.5dBm

典型转换增益：在 900MHz 时为 0.6dB

SSB 噪声指数：在 900MHz 时为 11dB

片上 50Ω LO 匹配

集成 LO 缓冲器：-5dBm 驱动电平

高 LO-RF 和 LO-IF 隔离

低电源电流：28mA (典型值)

使能功能
