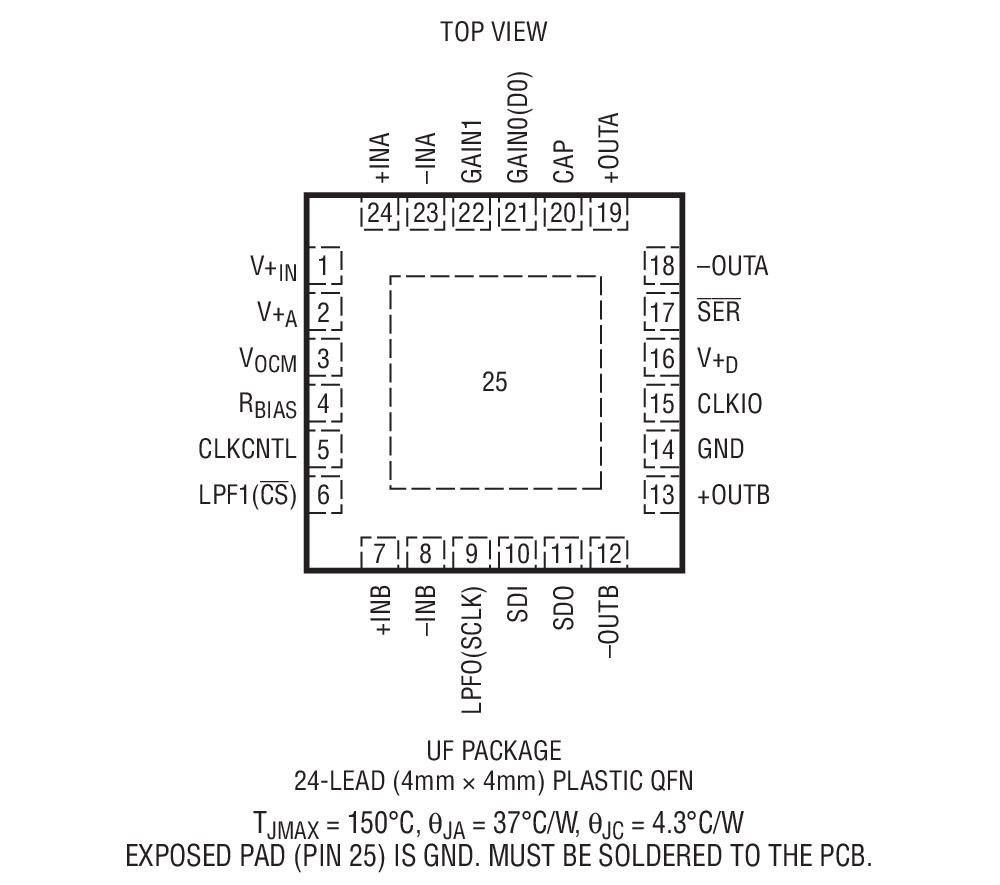

LTC6603 - 封装图解:
LTC6603封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6603介绍
LTC6603 - LTC6603是双通道、可调低通滤波器

LTC6603是Linear公司的一款可编程增益放大器产品,LTC6603是双通道、可调低通滤波器,本站介绍了LTC6603的封装应用图解、特点和优点、功能等,并给出了与LTC6603相关的凌力尔特元器件型号供参考。

LTC6603 - 双通道、可调低通滤波器

LTC6603 - 双通道、可调低通滤波器 - Linear Technology(凌力尔特)

功能描述

LTC6603 是一款双通道、匹配、可编程低通滤波器,适用于通信接收器和发送器。LTC6603 的选择性,再加上其线性相位、相位匹配和动态范围,使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度,LTC6603 可以在那些需要匹配滤波器对的应用 (例如:收发器 I 和 Q 通道) 中使用。此外,差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

采样数据滤波器不需要使用一个外部时钟,而且其截止频率可以采用单个外部电阻器来设定 (准确度达 3.5% 或更高)。该外部电阻器负责设置一个内部振荡器,这个振荡器在应用于滤波器网络之前便被分频。这使得对于每个外部电阻器阻值可以获得多达 3 种截止频率,从而允许在一个超过 6 个倍频程的范围内设置截止频率。或者,也可以利用一个外部时钟来设定滤波器截止频率。滤波器增益也可被设置为 1、2、4 或 16。

LTC6603 具有一种可通过串行接口来设置的低功率停机模式,并采用 24 引脚 4mm x 4mm QFN 封装。

特点
  • 保证相位和增益匹配规格
  • 可编程带宽 (BW) 高达 2.5MHz
  • 可编程增益 (0dB/6dB/12dB/24dB)
  • 9 阶线性相位响应
  • 差分、轨至轨输入和输出
  • 低噪声:-145dBm/Hz (参考于输入)
  • 低失真:-75dBc (在200kHz)
  • 简单的引脚编程或 SPI 接口
  • 可利用一个外部电阻器来设定最大速率/功率
  • 工作电压范围:2.7V 至 3.6V
  • 输入范围从 0V 至 5.5V
  • 4mm x 4mm QFN 封装
  • 应用
  • 小型/低成本基站: IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
  • 低成本转发器、无线链路和调制解调器
  • 802.11x 接收器
  • JTRS (联合战术无线电系统)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6603CUF#PBF 4x4 QFN-24 C $10.50 $7.50
    LTC6603CUF#TRPBF 4x4 QFN-24 C $7.55
    LTC6603IUF#PBF 4x4 QFN-24 I $12.29 $8.60
    LTC6603IUF#TRPBF 4x4 QFN-24 I $8.65
