LTC3834-1技术文档下载:
LTC3834-1技术文档产品手册下载
LTC3834-1 - 典型应用图例:

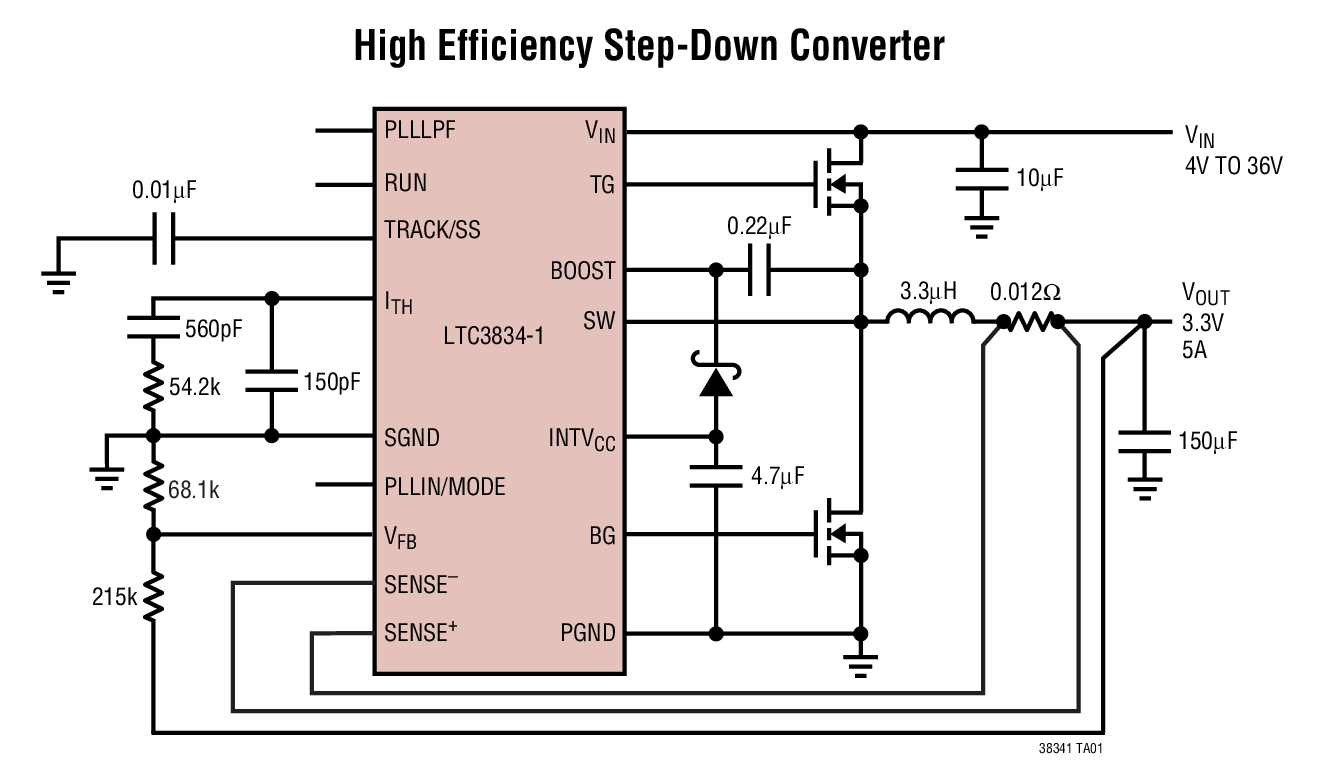

LTC3834-1典型应用图例一

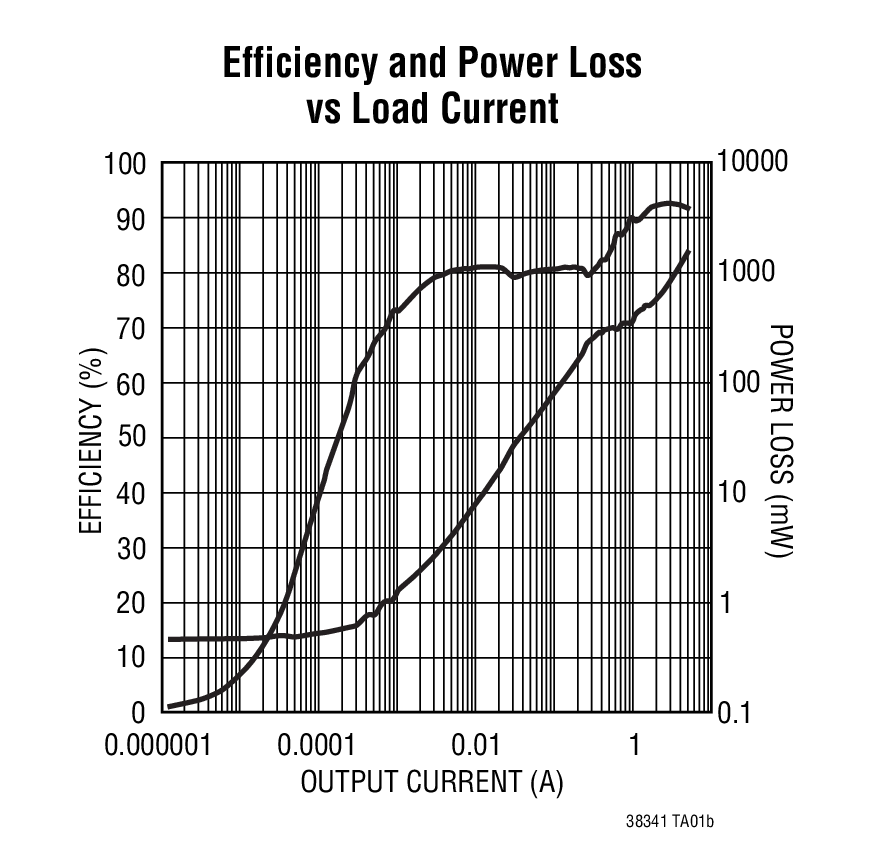

LTC3834-1典型应用图例二
LTC3834-1 - 封装图解:

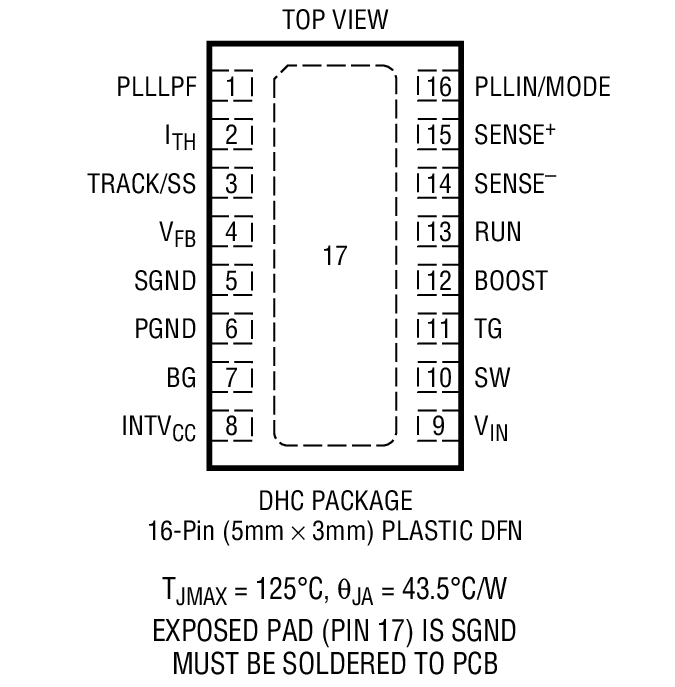

LTC3834-1封装图解一

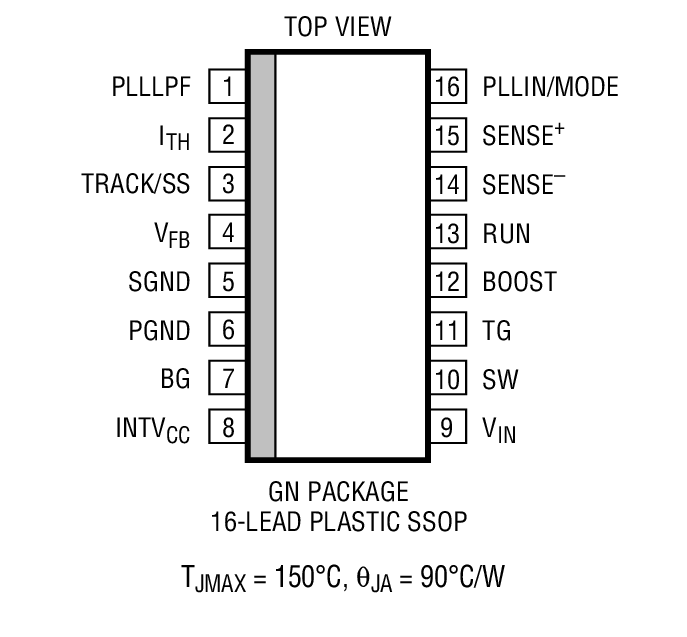

LTC3834-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3834-1介绍
LTC3834-1 - LTC3834-1是 30μA IQ 同步降压型控制器

LTC3834-1是Linear公司的一款微功率降压产品,LTC3834-1是 30μA IQ 同步降压型控制器,本站介绍了LTC3834-1的封装应用图解、特点和优点、功能等,并给出了与LTC3834-1相关的凌力尔特元器件型号供参考。

LTC3834-1 - 30μA IQ 同步降压型控制器

LTC3834-1 - 30μA IQ 同步降压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3834-1 是一款高性能降压型开关稳压控制器,用于驱动一个全 N 沟道同步功率MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。

30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3834-1 具有一个精准的 0.8V 基准。4V 至 36V 的输入电源范围可适应多种电池化学组成。

在启动期间,TRACK/SS 引脚使输出电压斜坡上升。在短路条件下,电流折返功能将限制 MOSFET 的热耗散。该器件拥有一款功能增强型版本 (LTC3834)。

特点
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 10V
  • 低工作 IQ:30μA
  • OPTI-LOOP 补偿最大限度地减小了 COUT
  • ±1% 输出电压准确度
  • 宽 VIN 范围:4V 至 36V
  • 可锁相固定频率:140kHz 至 650kHz
  • 双路 N 沟道 MOSFET 同步驱动
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动或跟踪
  • 输出电流折返限制
  • 输出过压保护
  • 低停机 IQ:4μA
  • 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode) 操作
  • 小型 16 引脚窄体 SSOP 或 5mm x 3mm DFN 封装
  • 应用
  • 汽车系统
  • 电信系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3834EDHC-1#PBF 5x3 DFN-16 E $5.27 $3.69
    LTC3834EDHC-1#TRPBF 5x3 DFN-16 E $3.75
    LTC3834EGN-1#PBF SSOP-16 E $5.27 $3.69
    LTC3834EGN-1#TRPBF SSOP-16 E $3.75
    LTC3834IDHC-1#PBF 5x3 DFN-16 I $6.26 $4.38
    LTC3834IDHC-1#TRPBF 5x3 DFN-16 I $4.44
    LTC3834IGN-1#PBF SSOP-16 I $6.26 $4.38
    LTC3834IGN-1#TRPBF SSOP-16 I $4.44
