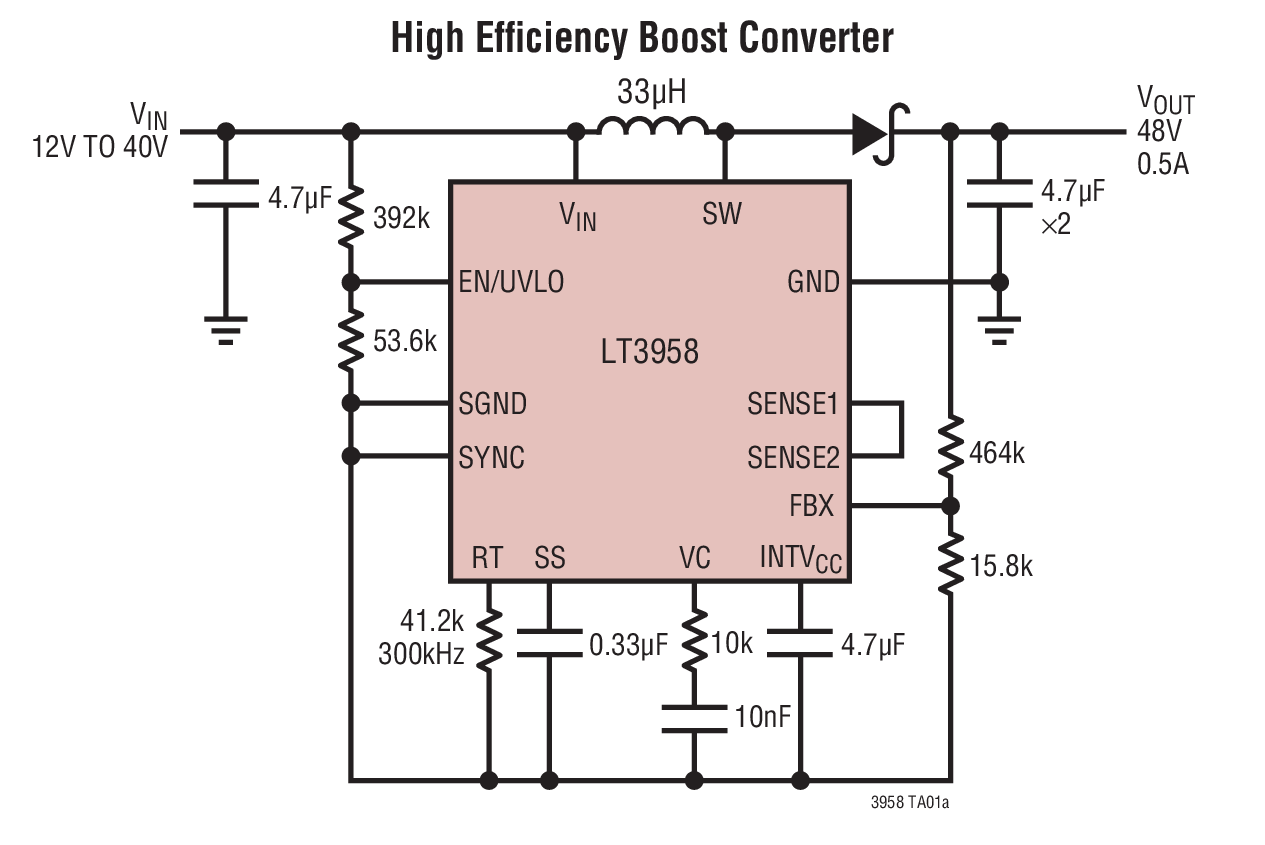

LT3958典型应用图例一

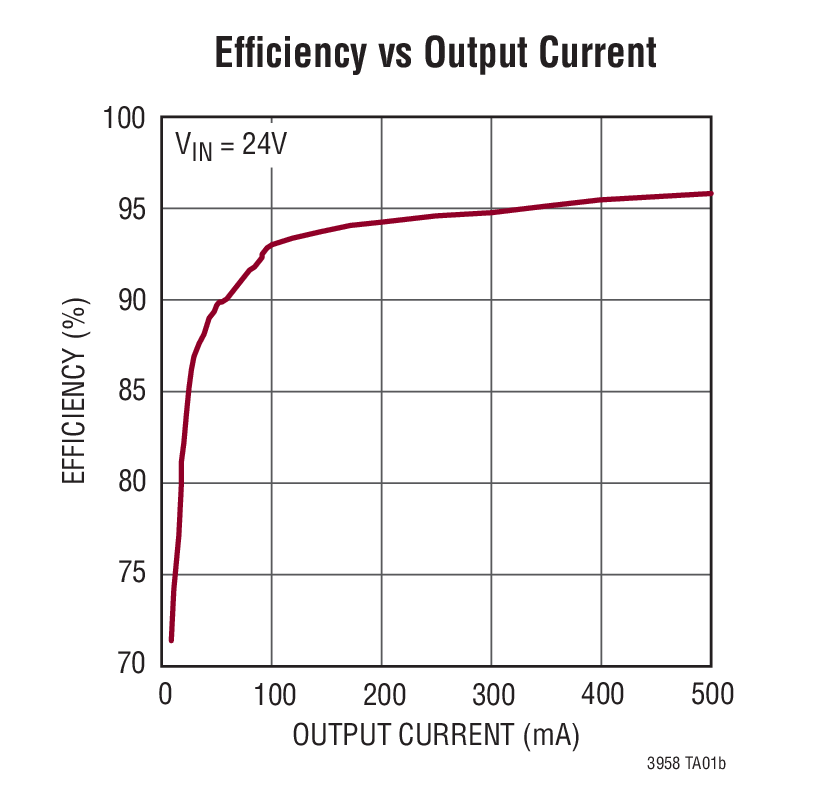

LT3958典型应用图例二
LT3958封装图解

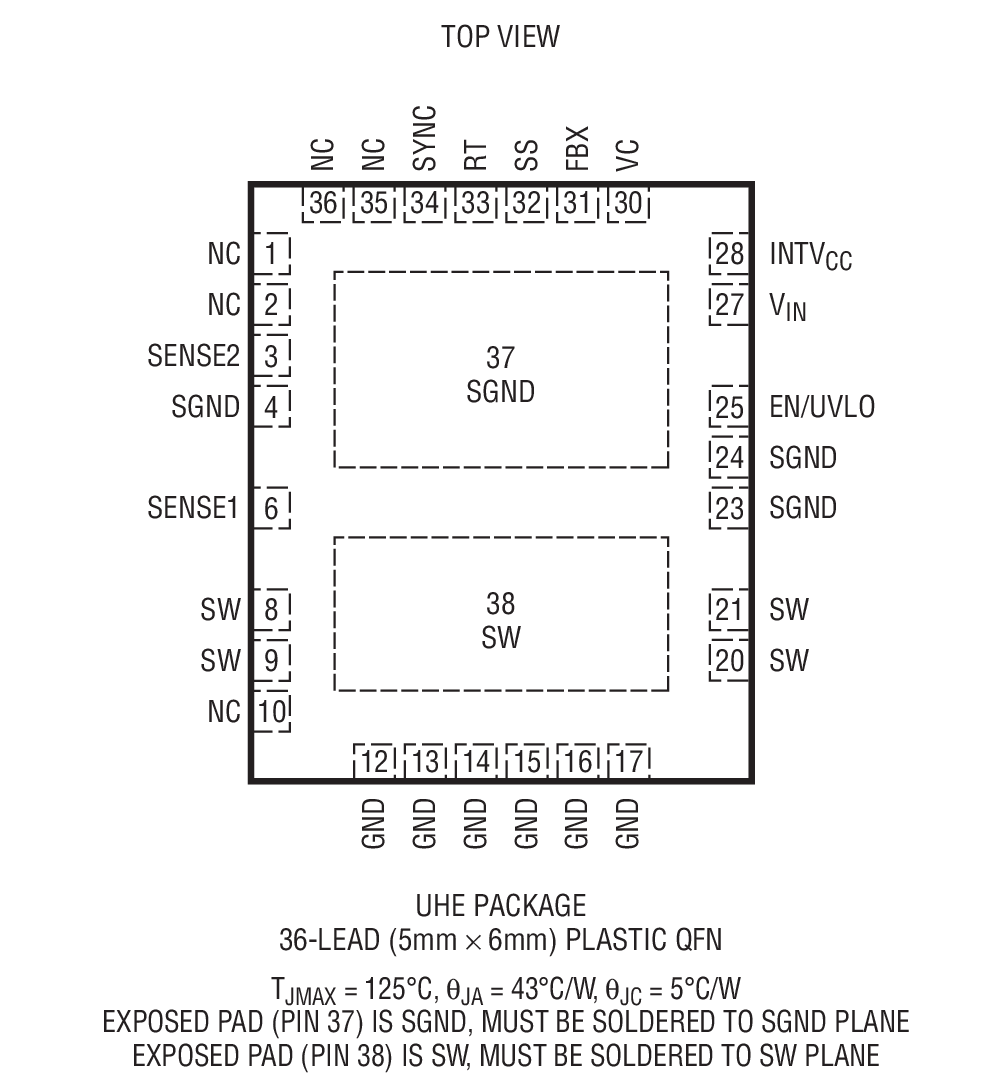

LT3958封装图解一
LT3958是高输入电压、升压、反激式、SEPIC 和负输出转换器

LT3958 - 高输入电压、升压、反激式、SEPIC 和负输出转换器

LT3958 - 高输入电压、升压、反激式、SEPIC 和负输出转换器 - Linear Technology(凌力尔特)

功能描述

LT3958 是一款宽输入电压范围、电流模式、DC/DC 转换器,该器件能够产生正输出电压或负输出电压。它可以被配置为一个升压、反激式、SEPIC 或负输出转换器。它具有一个内部低端 N 沟道功率 MOSFET,此 MOSFET 的额定规格针对 84V/3.3A 而拟订,并从一个内部已调 7.2V 电源来驱动。其固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3958 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个很低的最小工作电源电压 (5V) 和一个低停机静态电流 (<1μA),因而使 LT3958 成为电池供电式系统的理想选择。

LT3958 具有软起动和频率折返功能,用于在启动期间限制电感器电流。

特点
  • 宽输入电压范围:5V 至 80V
  • 可利用单个反馈引脚来设置正或负输出电压
  • 内部 3.3A/84V 电源开关
  • 电流模式控制提供超卓的瞬态响应
  • 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
  • 低停机电流:<1μA
  • 内部 7.2V 低压差稳压器
  • 具迟滞的可编程输入欠压闭锁
  • 可编程软起动
  • 耐热性能增强型 QFN (5mm x 6mm) 封装
  • 应用
  • 汽车
  • 电信
  • 工业
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3958EUHE#PBF 5x6 QFN-36 E $4.36 $3.05
    LT3958EUHE#TRPBF 5x6 QFN-36 E $3.11
    LT3958IUHE#PBF 5x6 QFN-36 I $5.03 $3.52
    LT3958IUHE#TRPBF 5x6 QFN-36 I $3.58
