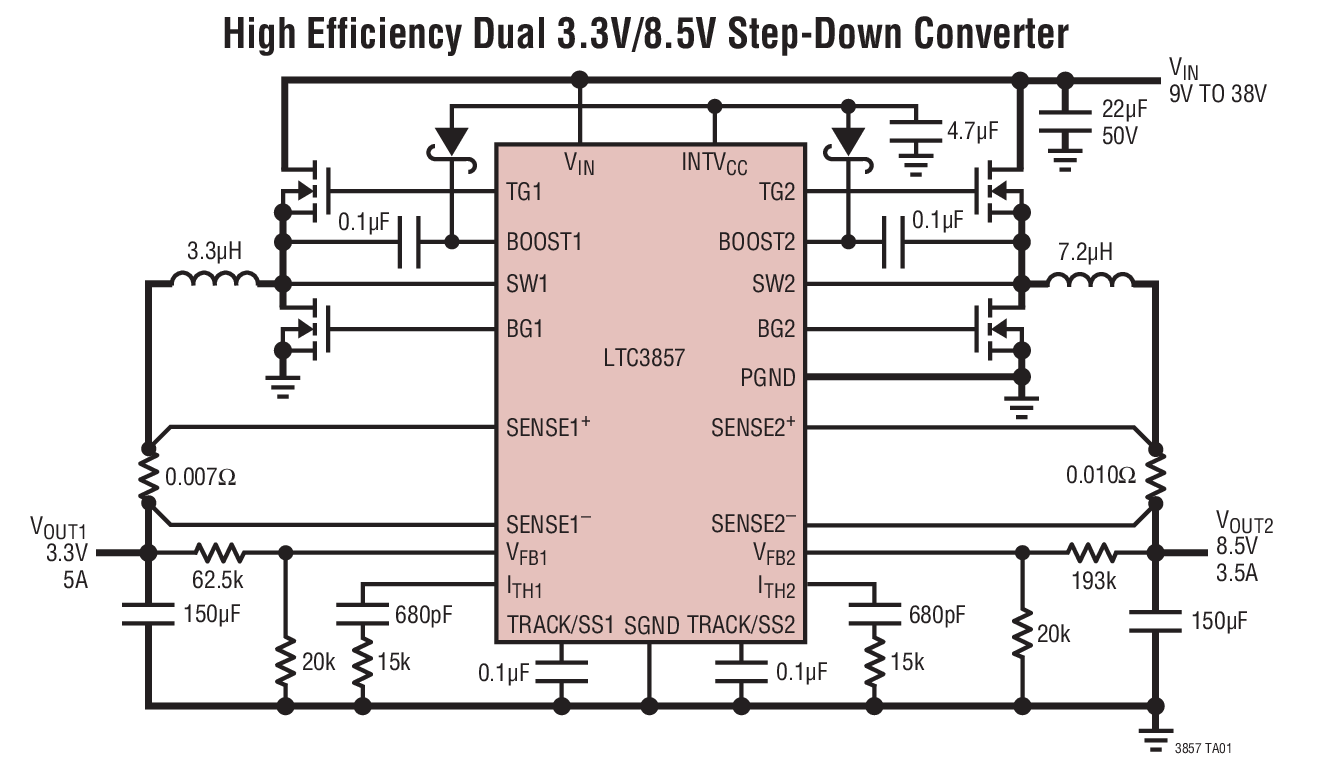

LTC3857典型应用图例一

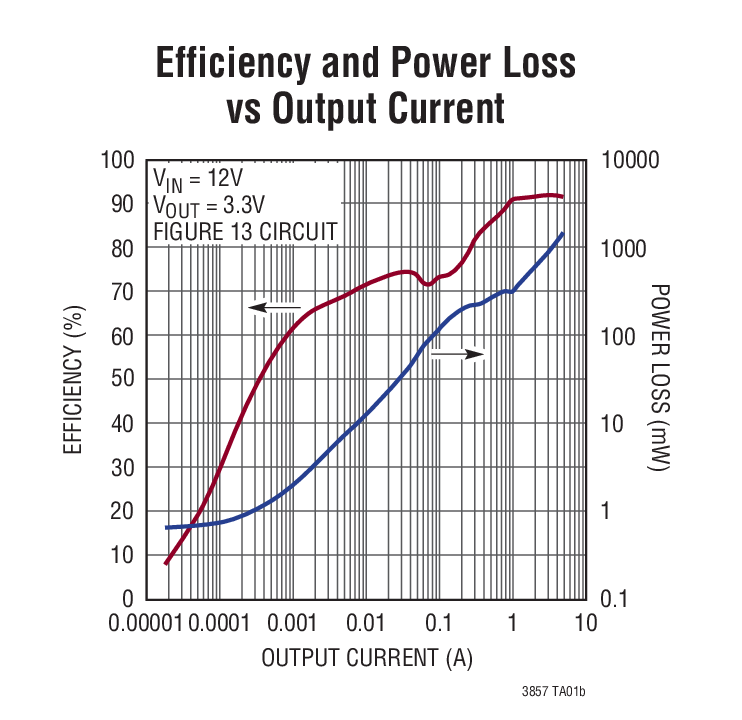

LTC3857典型应用图例二
LTC3857 - 封装图解：

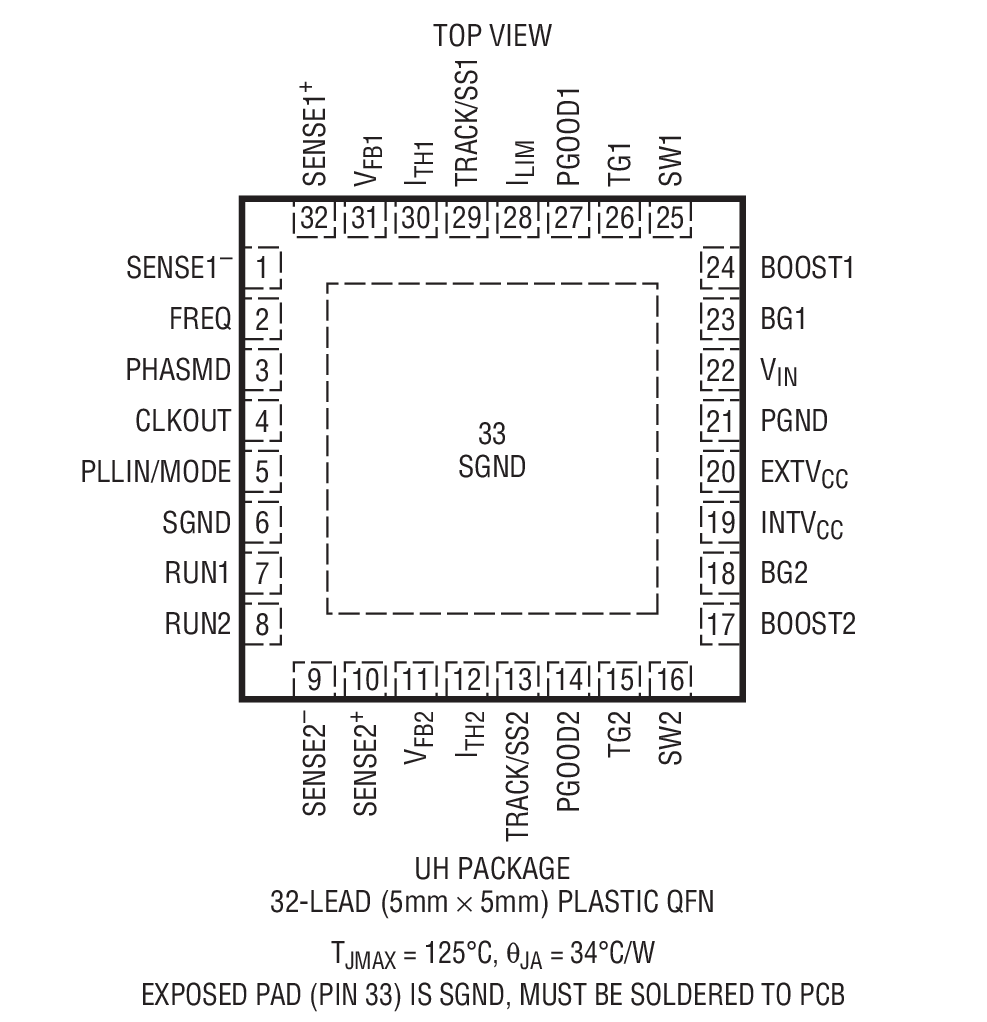

LTC3857封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3857介绍

LTC3857 - LTC3857是低 Iq、双通道、两相、同步降压型控制器

LTC3857是LINEAR凌力尔特公司的一款高输入电压降压产品，LTC3857是LTC3857是低 Iq、双通道、两相、同步降压型控制器，本站介绍了LTC3857的封装应用图解、特点和优点、功能等，并给出了与LTC3857相关的LINEAR元器件型号供参考。

LTC3857 - LTC3857是低 Iq、双通道、两相、同步降压型控制器 - 高输入电压降压 - 电源管理 - 凌力尔特

LTC3857 - 低 Iq、双通道、两相、同步降压型控制器

LTC3857 - 低 Iq、双通道、两相、同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3857 是一款高性能、双通道、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作，最大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

50μA 的无负载静态电流延长了电池供电型系统的工作时间。LTC3857 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路情况下对 MOSFET 的热耗散加以限制。PLLIN / MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续电感器电流模式。

如果需要采用有引线 28 引脚 SSOP 封装，并具有固定电流限值和一个 PGOOD 输出，但不需相位调制或时钟输出，请查阅 LTC3857-1 的产品手册。

特点
  • 低工作 IQ：50μA (一个通道接通)
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 24V
  • 宽 VIN 范围：4V 至 38V (绝对最大值为 40V)
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低所需的输入电容和电源所引起的噪声
  • OPTI-LOOP 补偿最大限度地减小 COUT
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作
  • 可选电流限值
  • 非常低压差操作：99% 占空比
  • 可调输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机 IQ：< 8μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动供电
  • 在启动期间没有电流折返
  • 用 5mm x 5mm QFN 封装
    • 应用
  • 汽车 “始终接通” 型系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3857EUH#PBF 5x5 QFN-32 E $5.71 $4.00
    LTC3857EUH#TRPBF 5x5 QFN-32 E $4.06
    LTC3857IUH#PBF 5x5 QFN-32 I $6.13 $4.29
    LTC3857IUH#TRPBF 5x5 QFN-32 I $4.35
