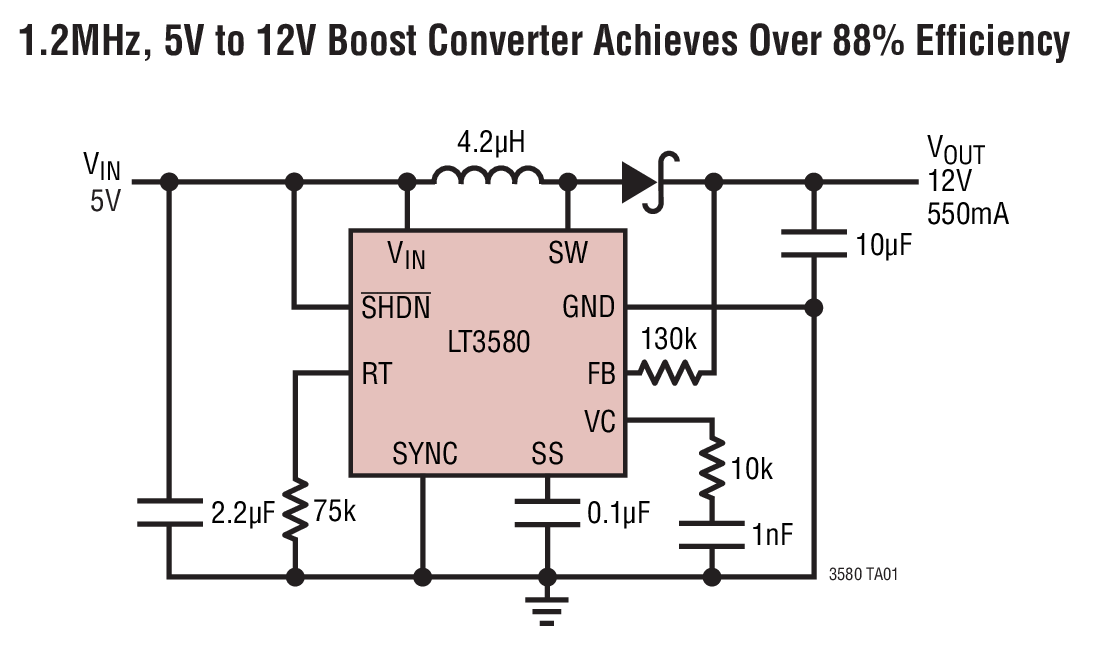

LT3580典型应用图例一

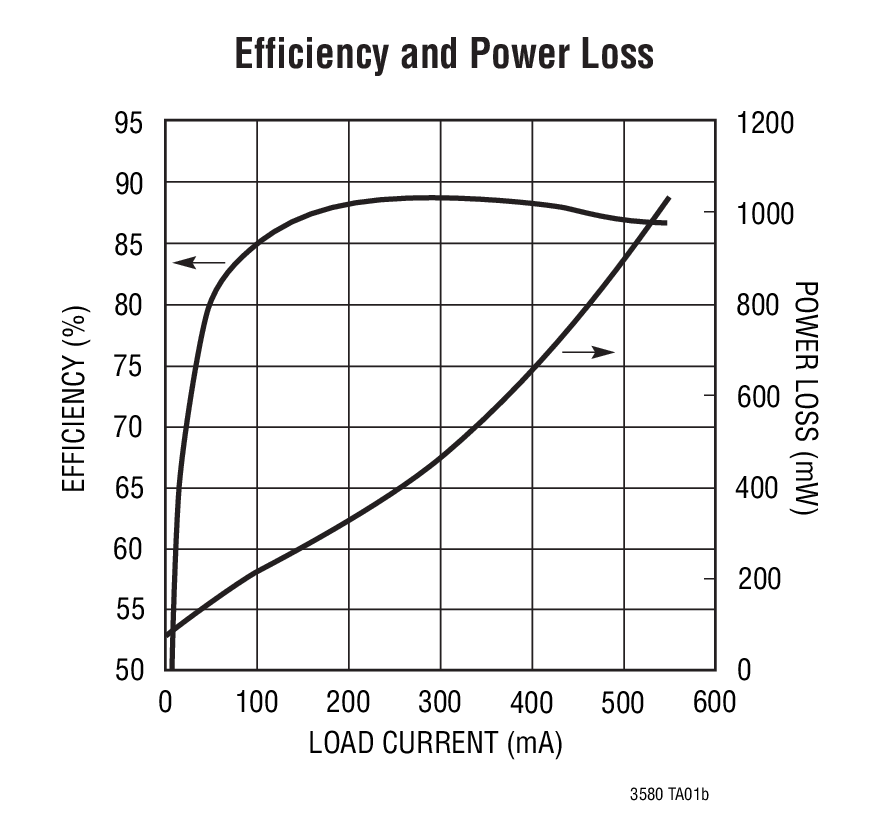

LT3580典型应用图例二
LT3580 - 封装图解:

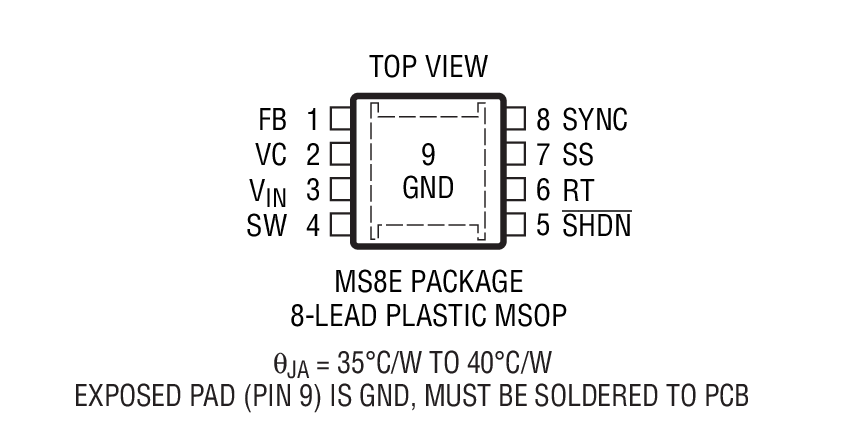

LT3580封装图解一

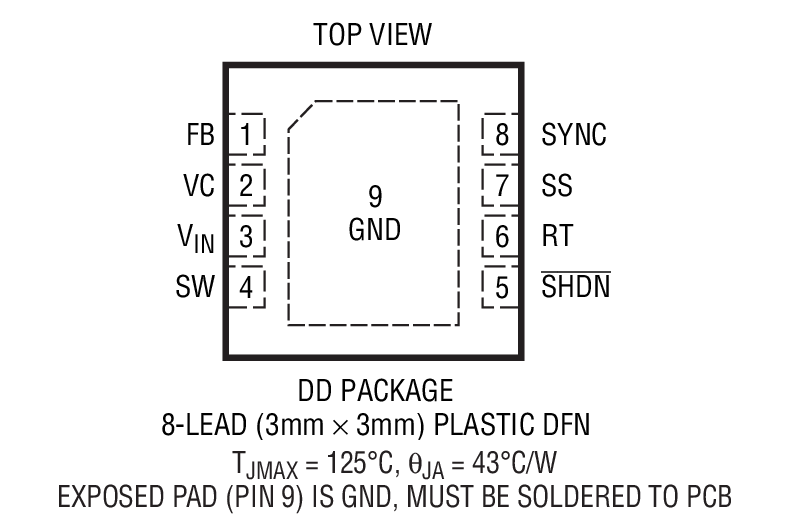

LT3580封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3580介绍
LT3580 - LT3580是具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器

LT3580是Linear公司的一款负输出稳压器产品,LT3580是具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器,本站介绍了LT3580的封装应用图解、特点和优点、功能等,并给出了与LT3580相关的凌力尔特元器件型号供参考。

LT3580 - 具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器

LT3580 - 具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LT3580 是一款 PWM DC/DC 转换器,包含一个内部 2A、42V 开关。可以通过配置使 LT3580 成为一个升压、SEPIC 或负输出转换器。由于能够从一个 5V 输入产生 12V/550mA 或 -12V/350mA 输出,因而使得 LT3580 成为许多局部电源设计的理想选择。

LT3580 具有一个可调的振荡器,由一个连接在 RT 引脚和地之间的电阻器来设定。此外,也可使 LT3580 与一个外部时钟同步。该器件的自由运行或同步开关频率范围可以设定在 200kHz 至 2.5MHz 之间。

LT3580 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。

另外还集成了诸如频率折返和软起动等附加功能。LT3580 采用纤巧型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。

特点
  • 2A 内部电源开关
  • 可调开关频率
  • 用单个反馈电阻器设定 VOUT
  • 可同步至外部时钟
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 宽输入电压范围:2.5V 至 32V
  • 低 VCESAT 开关:在 1.5A 时为 300mV (典型值)
  • 集成软起动功能
  • 可以容易地配置成一个升压或负输出转换器
  • 可由用户进行配置的欠压闭锁 (UVLO)
  • 纤巧型 8 引脚 3mm x 3mm DFN 封装和 8 引脚 MSOP 封装
  • 应用
  • VFD 偏置电源
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3580EDD#PBF 3x3 DFN-8 E $2.86 $2.00
    LT3580EDD#TRPBF 3x3 DFN-8 E $2.06
    LT3580EMS8E#PBF MS-8 E $3.00 $2.10
    LT3580EMS8E#TRPBF MS-8 E $2.16
    LT3580HMS8E#PBF MS-8 H $3.96 $2.77
    LT3580HMS8E#TRPBF MS-8 H $2.83
    LT3580IDD 3x3 DFN-8 I $3.43 $2.40
    LT3580IDD#PBF 3x3 DFN-8 I $3.43 $2.40
    LT3580IDD#TRPBF 3x3 DFN-8 I $2.46
    LT3580IMS8E MS-8 I $3.60 $2.52
    LT3580IMS8E#PBF MS-8 I $3.60 $2.52
    LT3580IMS8E#TRPBF MS-8 I $2.58
    LT3580MPMS8E#PBF MS-8 MP $11.87 $8.31
    LT3580MPMS8E#TRPBF MS-8 MP $8.37
