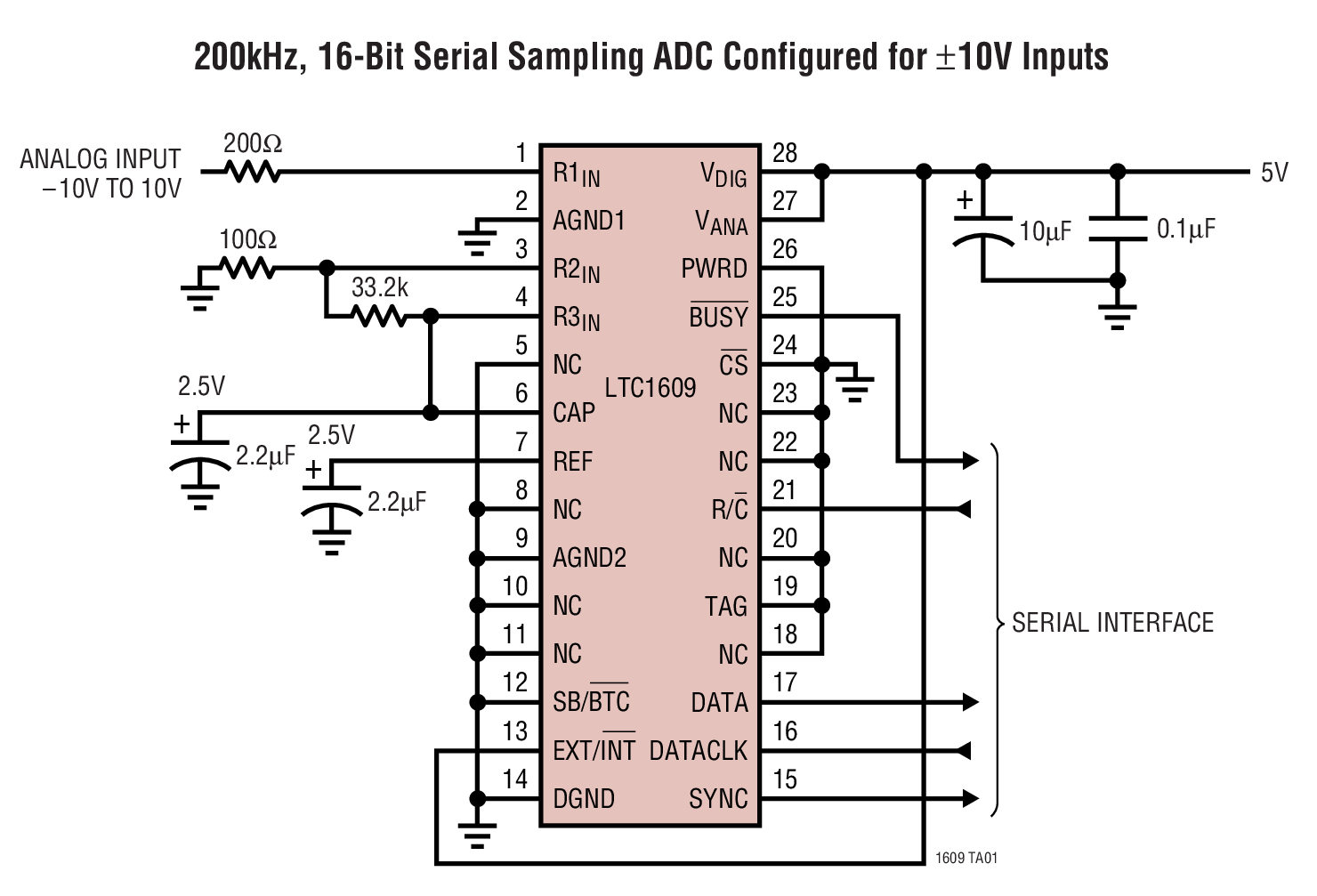

LTC1609典型应用图例二
LTC1609 - 封装图解：

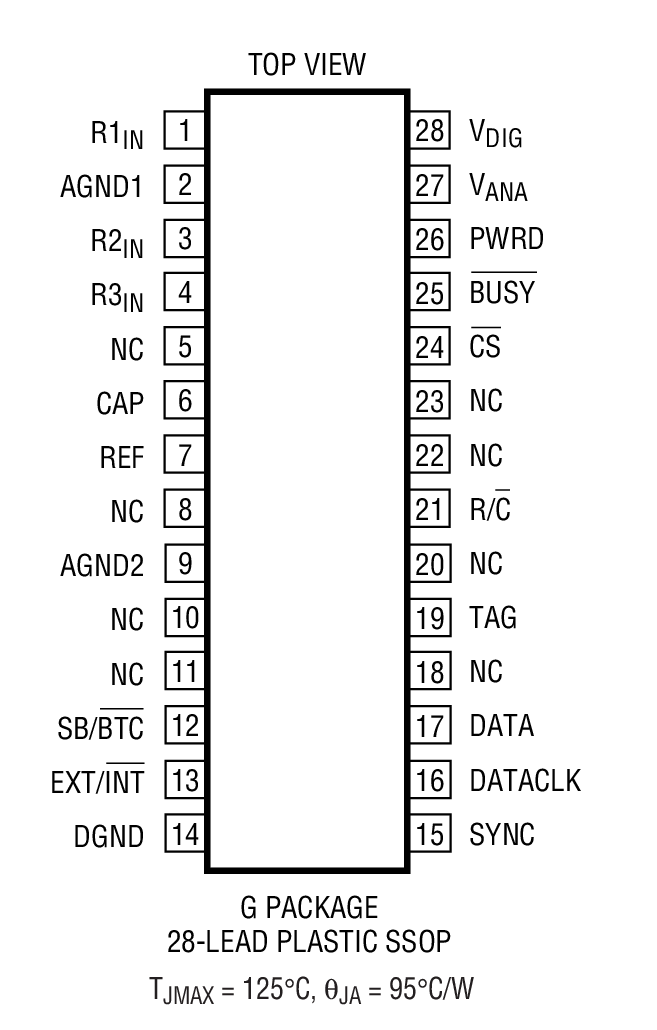

LTC1609封装图解一

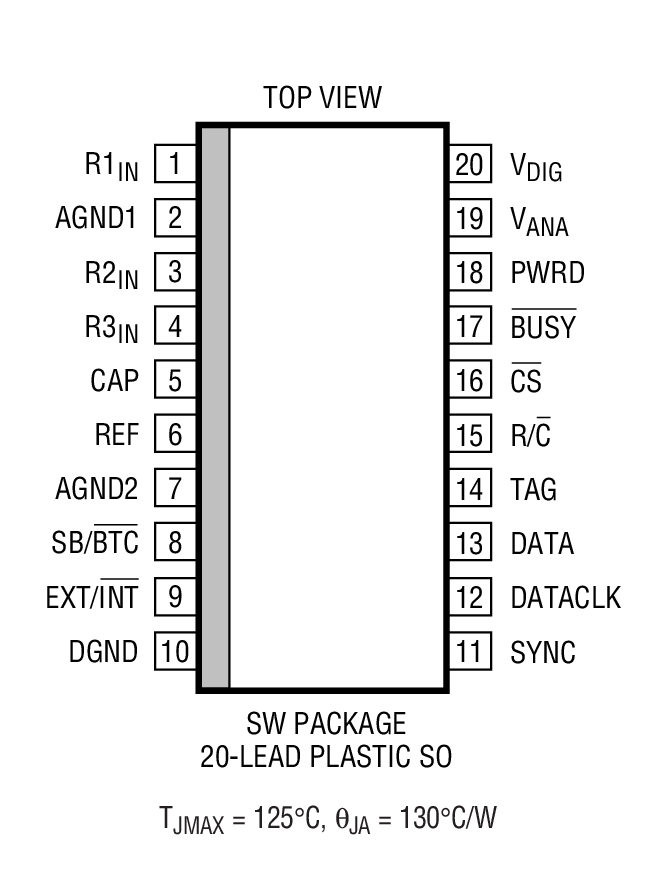

LTC1609封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1609介绍

LTC1609 - LTC1609是16-Bit, 200ksps, Serial Sampling ADC

LTC1609是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1609是LTC1609是16-Bit, 200ksps, Serial Sampling ADC，本站介绍了LTC1609的封装应用图解、特点和优点、功能等，并给出了与LTC1609相关的LINEAR元器件型号供参考。

LTC1609 - LTC1609是16-Bit, 200ksps, Serial Sampling ADC - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1609 - 16-Bit, 200ksps, Serial Sampling ADC

LTC1609 - 16-Bit, 200ksps, Serial Sampling ADC - Linear Technology（凌力尔特）

功能描述

The LTC1609 is a 200ksps, serial sampling 16-bit A/D converter that draws only 65mW (typical) from a single 5V supply. This easy-to-use device includes a sample-and- hold, a precision reference, a switched capacitor successive approximation A/D and trimmed internal clock.

The input range is specified for bipolar inputs of ±10V, ±5V and ±3.3V and unipolar inputs of 0V to 10V, 0V to 5V and 0V to 4V. Maximum DC specs include ±2LSB INL and 16-bit no missing codes overtemperature. It has a typical signal-to-noise ratio of 87dB.

The ADC has a high speed serial interface. The serial output data can be clocked out using either the internal serial shift clock or be clocked out by an external shift clock. A separate convert start input(R/C) and a data ready signal (BUSY) ease connections to FIFOs, DSPs and microprocessors.

特点
  • Sample Rate: 200ksps
  • Input RangesUnipolar: 0V to 10V, 0V to 5V and 0V to 4VBipolar: ±10V, ±5V and ±3.3V
  • Guaranteed No Missing Codes
  • Serial I/O
  • Single 5V Supply
  • Power Dissipation: 65mW Typ
  • Power Down Mode: 50µW
  • SNR: 87dB Typ
  • Operates with Internal or External Reference
  • 28-Pin SSOP and 20-Pin SSO Packages
  • Improved 2nd Source to ADS7809 and AD977A
    • 应用
  • Industrial Process Control
  • Multiplexed Data Acquisition Systems
  • High Speed Data Acquisition for PCs
  • Digital Signal Processing
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1609ACSW SW-20 C $30.00 $22.95
    LTC1609ACSW#PBF SW-20 C $30.00 $22.95
    LTC1609ACSW#TRPBF SW-20 C $23.05
    LTC1609AISW SW-20 I $32.00 $24.45
    LTC1609AISW#PBF SW-20 I $32.00 $24.45
    LTC1609AISW#TRPBF SW-20 I $24.55
    LTC1609CG SSOP-28 C $17.65 $14.95
    LTC1609CG#PBF SSOP-28 C $17.65 $14.95
    LTC1609CG#TR SSOP-28 C $15.05
    LTC1609CG#TRPBF SSOP-28 C $15.05
    LTC1609CSW SW-20 C $17.65 $14.95
    LTC1609CSW#PBF SW-20 C $17.65 $14.95
    LTC1609CSW#TR SW-20 C $15.05
    LTC1609CSW#TRPBF SW-20 C $15.05
    LTC1609IG SSOP-28 I $19.35 $16.45
    LTC1609IG#PBF SSOP-28 I $19.35 $16.45
    LTC1609IG#TR SSOP-28 I $16.55
    LTC1609IG#TRPBF SSOP-28 I $16.55
    LTC1609ISW#PBF SW-20 I $19.35 $16.45
    LTC1609ISW#TR SW-20 I $16.55
    LTC1609ISW#TRPBF SW-20 I $16.55
