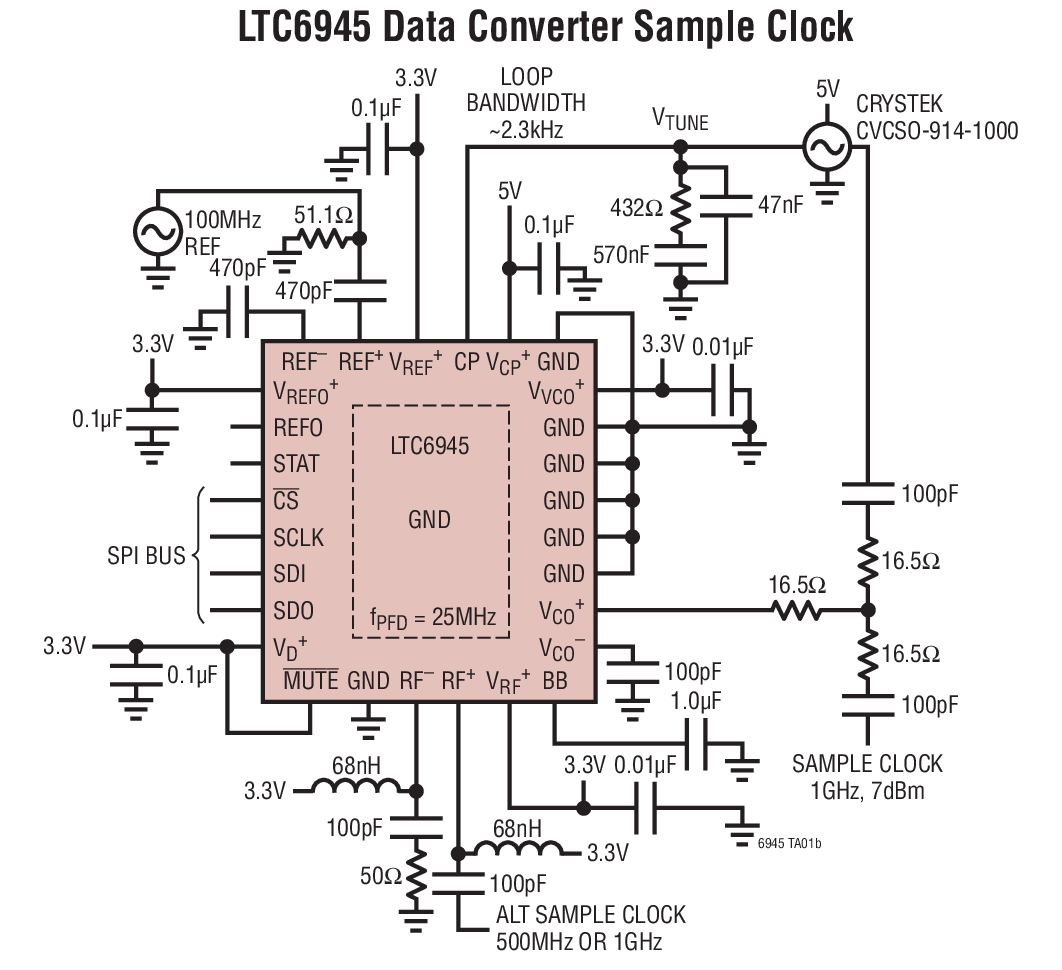

LTC6945典型应用图例一

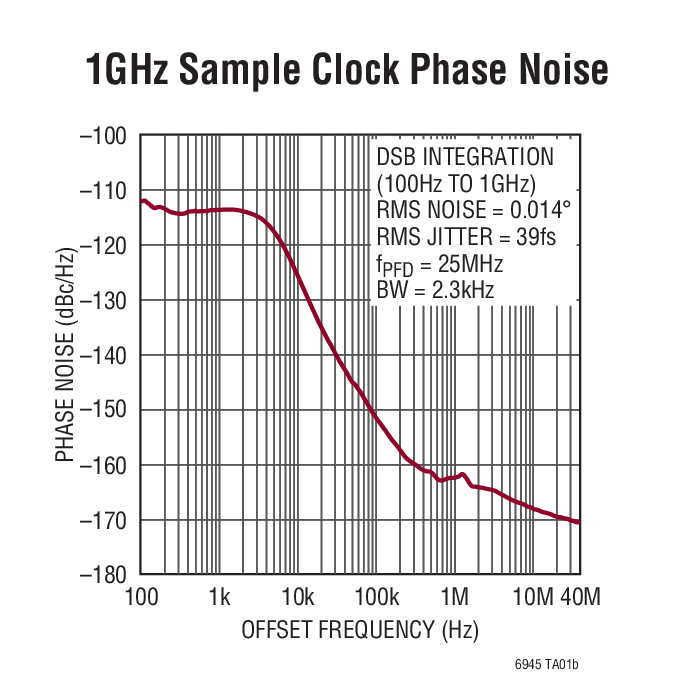

LTC6945典型应用图例二
LTC6945 - 封装图解：

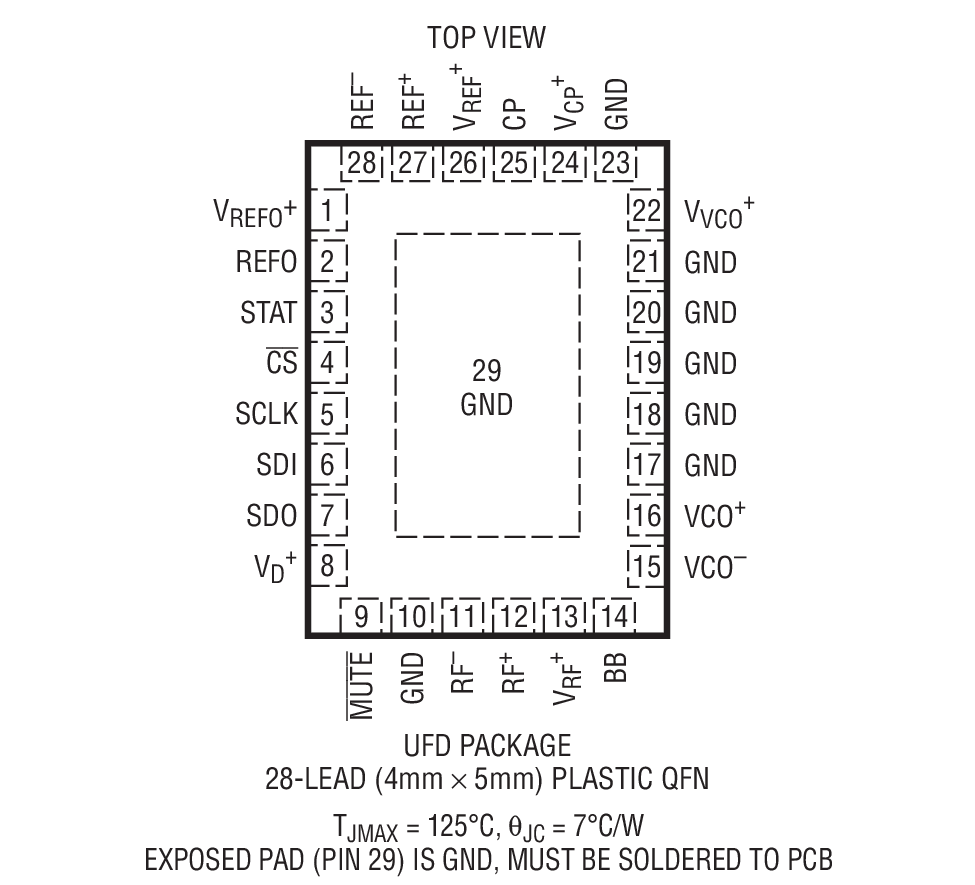

LTC6945封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6945介绍

LTC6945 - LTC6945是超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器

LTC6945是LINEAR凌力尔特公司的一款PLL 合成器及压控振荡器产品，LTC6945是LTC6945是超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器，本站介绍了LTC6945的封装应用图解、特点和优点、功能等，并给出了与LTC6945相关的LINEAR元器件型号供参考。

LTC6945 - LTC6945是超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器 - PLL 合成器及压控振荡器 - RF和无线 - 凌力尔特

LTC6945 - 超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器

LTC6945 - 超低噪声及杂散 0.35GHz 至 6GHz 整数 N 合成器 - Linear Technology（凌力尔特）

功能描述

LTC6945 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、具锁相指示器的相位-频率检测器 (PFD)、充电泵、整数反馈分频器和 VCO 输出分频器。

该器件具有一个缓冲的可编程 VCO 输出分频器 (分 1 ~ 6 级)。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 –6dBm 至 3dBm)，并可利用一个数字输入引脚或软件实现静噪。

低噪声基准缓冲器直接将一个典型的 0dBm 方波输出至一个50Ω 阻抗中 (从 10MHz至 250MHz)，或者，也可以通过软件停用。 超低噪声充电泵包含可选的高电压及低电压箝位，可用于 VCO 监视；也可以设定为提供一个 V+/2 的偏压。

所有的器件设定值均通过一个 SPI 兼容型串行端口控制。

特点
  • 低噪声整数 N PLL
  • 350MHz 至 6GHz VCO 输入范围
  • –226dBc/Hz 归一化带内相位噪声层
  • –274dBc/Hz 归一化带内 1/f 噪声
  • –157dBc/Hz 宽带输出相位噪声层
  • 超卓的杂散性能
  • 输出分频器 (1 至 6，50% 占空比)
  • 低噪声基准缓冲器
  • 输出缓冲静噪
  • 充电泵电源：3.15V 至 5.25V
  • 充电泵电流：250μA 至 11.2mA
  • 可配置状态输出
  • SPI 兼容型串行端口控制
  • PLLWizard™ 软件设计工具支持
    • 应用
  • 无线基站 (LTE、WiMAX、W-CDMA、PCS)
  • 宽带无线接入
  • 微波数据链路
  • 军用及安全无线电
  • 测试和测量
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6945IUFD 4x5 QFN-28 I $7.07 $4.95
    LTC6945IUFD#PBF 4x5 QFN-28 I $7.07 $4.95
    LTC6945IUFD#TRPBF 4x5 QFN-28 I $5.01
