LTC3850-2 - 双通道、两相同步降压型开关控制器

LTC3850-2 - 双通道、两相同步降压型开关控制器 - Linear Technology（凌力尔特）

LTC3850-2 是一款高性能、双通道同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件所运用的一种恒定频率电流模式架构提供了一个高达 780kHz 的可锁相频率。通过使两个控制器输出级异相操作，最大限度地降低了功率损失和电源噪声。

OPTI-LOOP 补偿使得能够在一个宽输出电容和 ESR 数值范围内优化瞬态响应。LTC3850-2 具有一个精准的 0.8V 基准和一个电源良好输出指示器。其 4V 至 30V 的宽输入电源范围涵盖了大多数电池化学组成和中间总线电压。

用于每个控制器的独立 TK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。MODE/PLLIN 引脚负责在突发模式 (Burst Mode) 操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将该 IC 同步至一个外部时钟。

除了引脚配置以外，LTC3850-2 与 LTC3850-1 的其他方面都是相同的。

双通道、180° 定相控制器减小了所需的输入电容，并降低了电源感应噪声

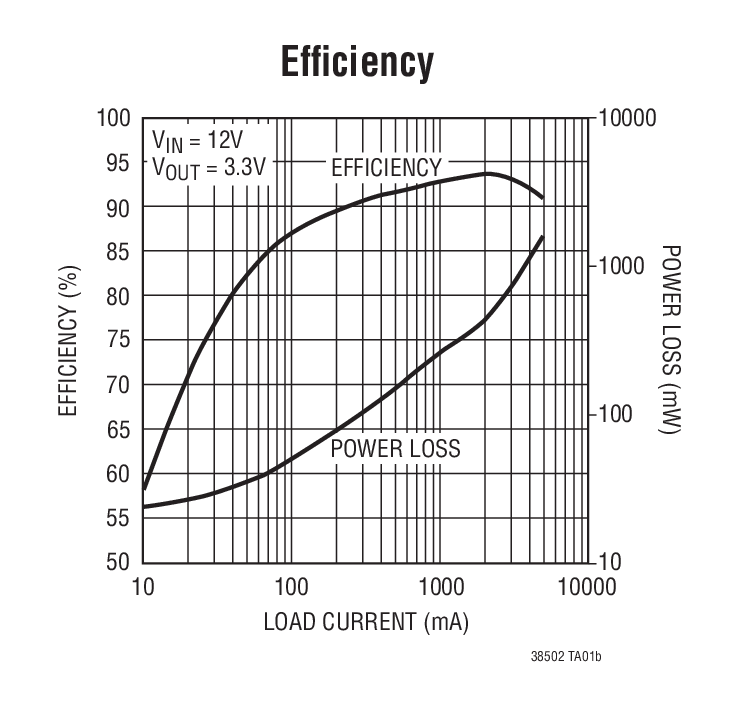

高效率：达 95%

RSENSE 或 DCR 电流检测

±1% 0.8V 输出电压准确度

可锁相固定频率：250kHz 至 780kHz

支持预偏置输出

双路 N 沟道 MOSFET 同步驱动器

宽 VIN 范围：4V 至 30V 运作

可调软起动电流斜坡上升或跟踪

折返输出电流限制

具输出过压保护功能

电源良好输出电压监视器

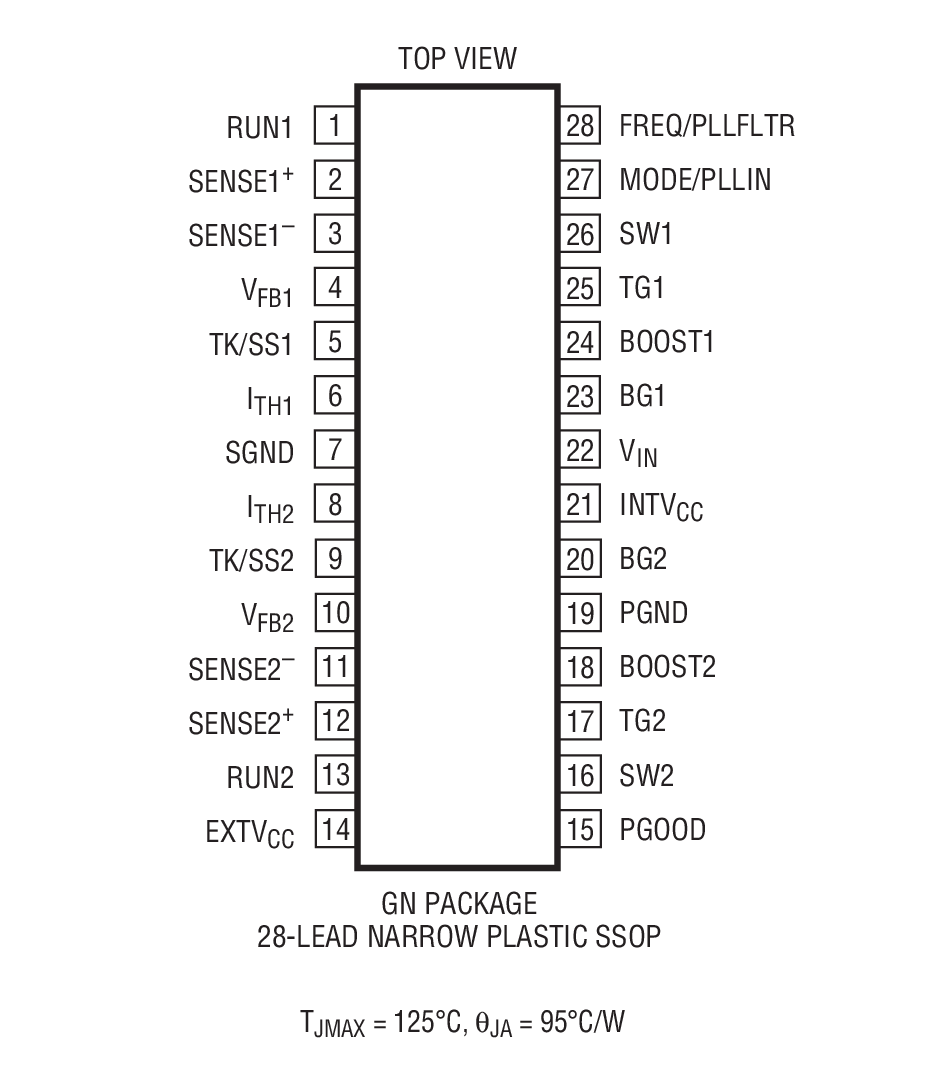

28 引脚窄体 SSOP 封装

笔记本电脑和掌上型电脑

便携式仪器

电池供电式数字设备

DC 电源分配系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3850IGN-2#PBF	SSOP-28	I	$3.64	$2.55
LTC3850IGN-2#TRPBF	SSOP-28	I		$2.61
