当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3695
LT3695技术文档下载：
LT3695技术文档产品手册下载
LT3695 - 典型应用图例：

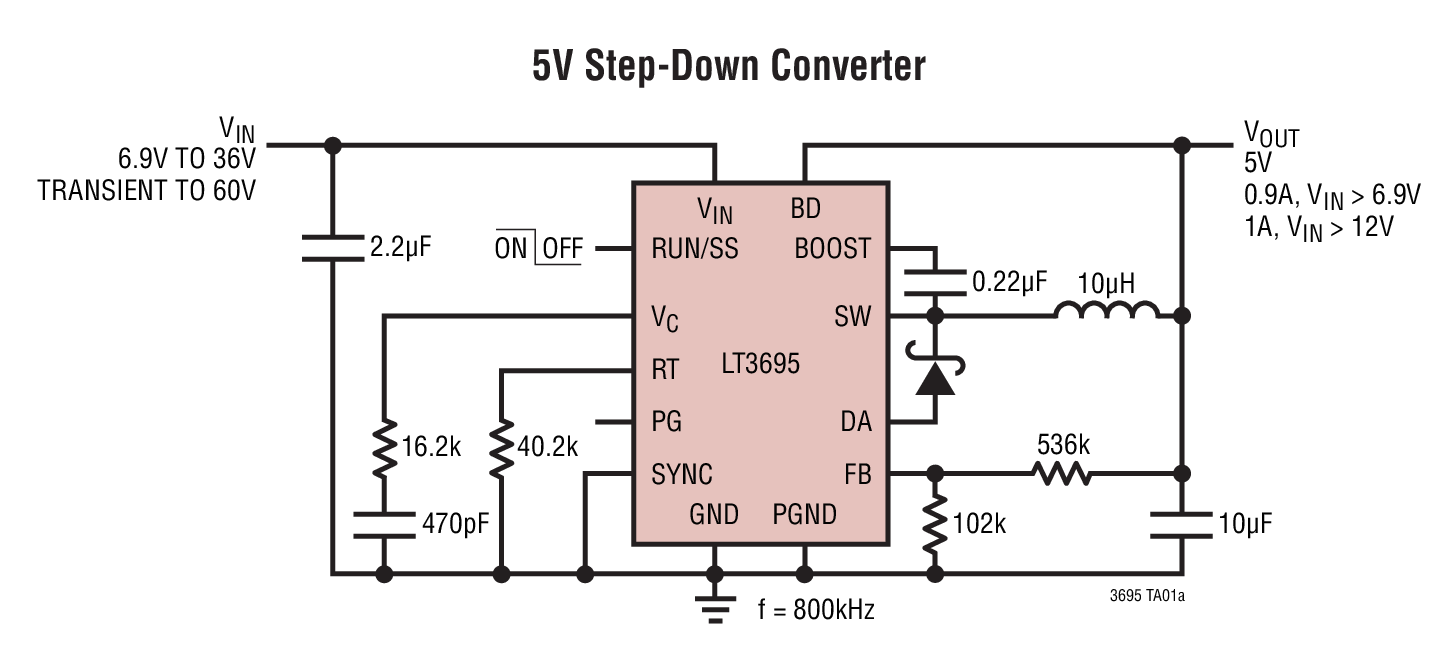

LT3695典型应用图例一

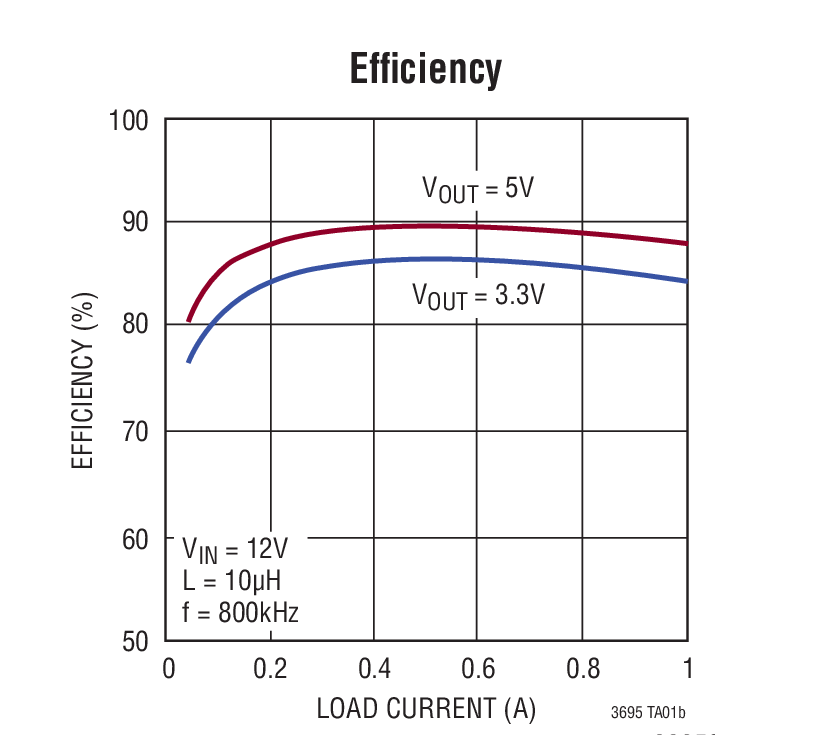

LT3695典型应用图例二
LT3695 - 封装图解：

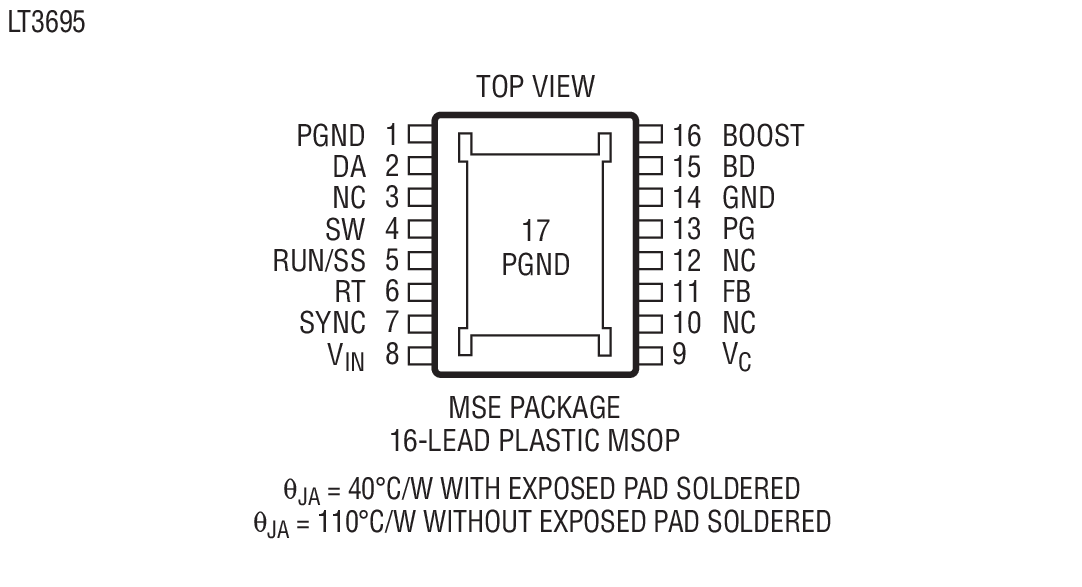

LT3695封装图解一

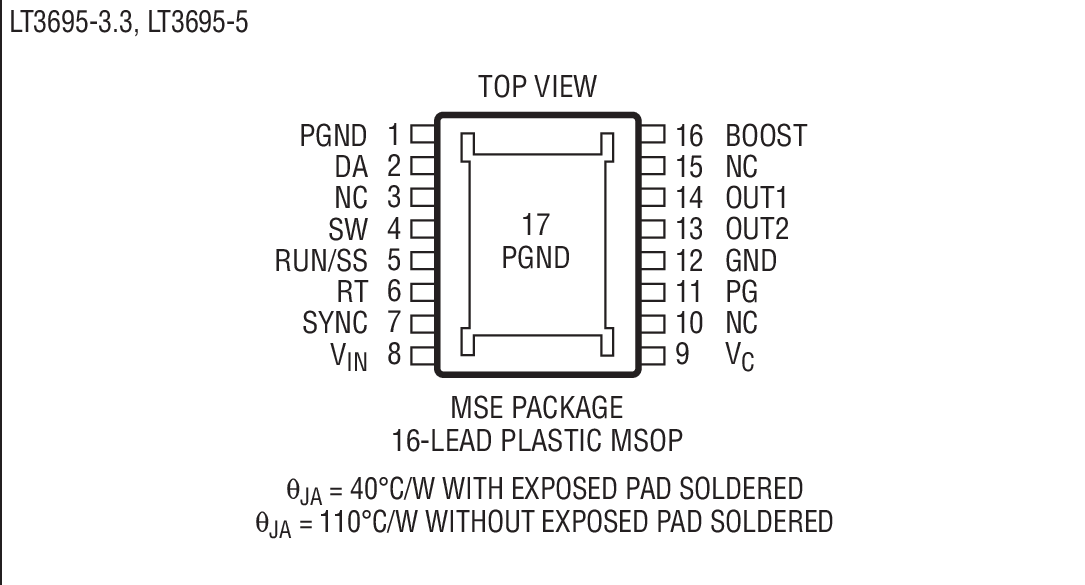

LT3695封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3695介绍

LT3695 - LT3695是1A、容错型、微功率降压稳压器

LT3695是LINEAR凌力尔特公司的一款高输入电压降压产品，LT3695是LT3695是1A、容错型、微功率降压稳压器，本站介绍了LT3695的封装应用图解、特点和优点、功能等，并给出了与LT3695相关的LINEAR元器件型号供参考。

LT3695 - LT3695是1A、容错型、微功率降压稳压器 - 高输入电压降压 - 航天和严酷环境 - 凌力尔特

LT3695 - 1A、容错型、微功率降压稳压器

LT3695 - 1A、容错型、微功率降压稳压器 - Linear Technology（凌力尔特）

功能描述

LT3695 是一款可调频率 (250kHz 至 2.2MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压，并能安全地经受高达 60V 的瞬态电压。该器件包括一个高效率开关、一个升压二极管、以及必要的振荡器、控制和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个 SYNC 引脚允许用户将器件同步至一个外部时钟，并在低纹波突发模式操作和标准的 PWM 操作之间进行选择。

LT3695 可容许相邻引脚短路或某个引脚开路，而不会把输出电压提升至其编程值以上。

低纹波突发模式操作在低输出电流条件下维持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡 (软起动)。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以保护 LT3695 稳压器免遭短路情况的损坏。频率折返和热停机提供了额外的保护功能。

LT3695 采用耐热性能增强型 16 引脚 MSOP 封装。

特点
  • 宽输入范围： 工作于 3.6V 至 36V 过压闭锁功能可保护电路安全承受 60V 瞬态
  • FMEA 容错： 在相邻引脚短路或当某个引脚浮置时， 输出处于或低于稳压点
  • 1A 输出电流
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作 无负载时，IQ = 75μA (对于 12VIN 至 3.3VOUT)
  • 可调开关频率：250kHz 至 2.2MHz
  • 短路保护
  • 可同步范围从 300kHz 至 2.2MHz
  • 输出电压：0.8V 至 20V
  • 电源良好标记
  • 可提供 3.3V 和 5V 的固定输出电压版本
  • 小巧的耐热性能增强型 16 引脚 MSOP 封装
    • 应用
  • 汽车电池调节
  • 汽车娱乐系统
  • 分布式电源调节
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3695EMSE-3.3#PBF MS-16E E $4.64 $3.25
    LT3695EMSE-3.3#TRPBF MS-16E E $3.31
    LT3695EMSE-5#PBF MS-16E E $4.64 $3.25
    LT3695EMSE-5#TRPBF MS-16E E $3.31
    LT3695EMSE#PBF MS-16E E $4.64 $3.25
    LT3695EMSE#TRPBF MS-16E E $3.31
    LT3695HMSE-3.3#PBF MS-16E H $5.51 $3.86
    LT3695HMSE-3.3#TRPBF MS-16E H $3.92
    LT3695HMSE-5#PBF MS-16E H $5.51 $3.86
    LT3695HMSE-5#TRPBF MS-16E H $3.92
    LT3695HMSE#PBF MS-16E H $5.51 $3.86
    LT3695HMSE#TRPBF MS-16E H $3.92
    LT3695IMSE-3.3#PBF MS-16E I $5.16 $3.61
    LT3695IMSE-3.3#TRPBF MS-16E I $3.67
    LT3695IMSE-5#PBF MS-16E I $5.16 $3.61
    LT3695IMSE-5#TRPBF MS-16E I $3.67
    LT3695IMSE#PBF MS-16E I $5.16 $3.61
    LT3695IMSE#TRPBF MS-16E I $3.67
