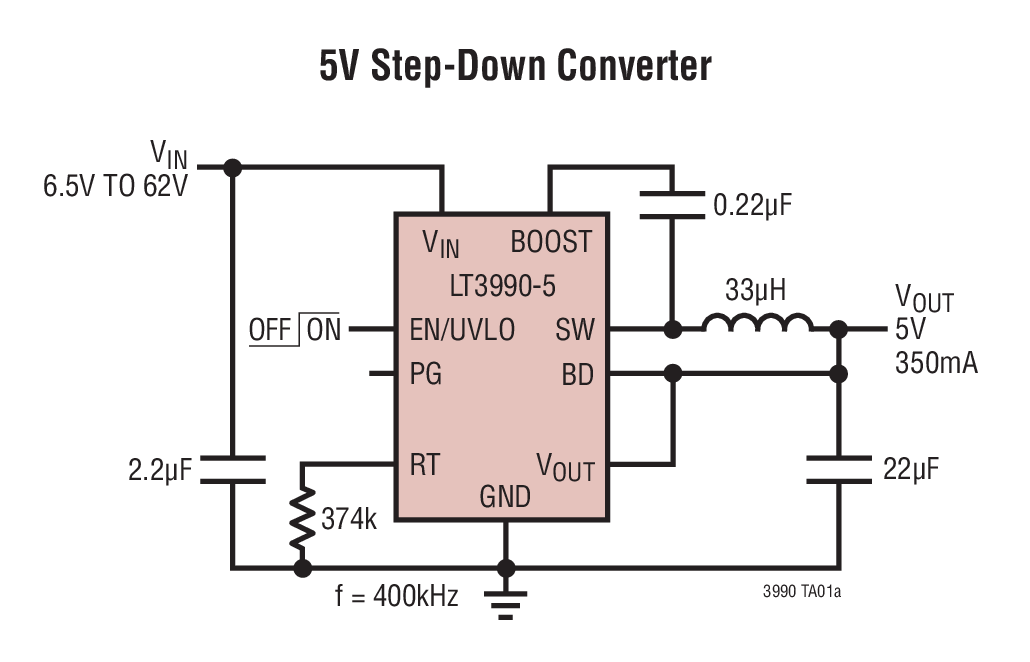

LT3990典型应用图例一

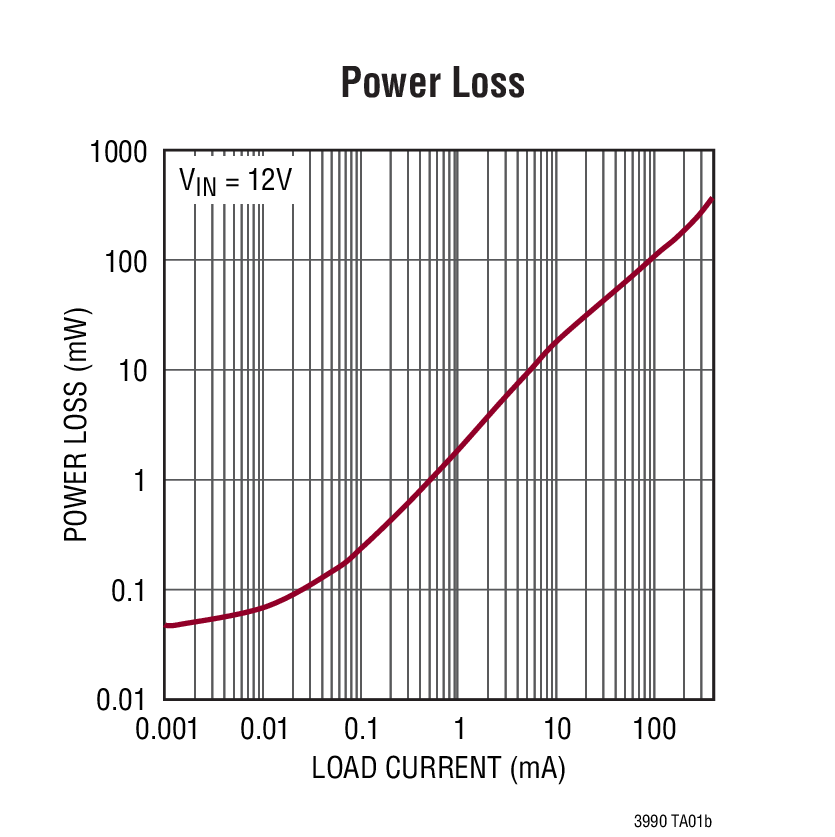

LT3990典型应用图例二
LT3990 - 封装图解：

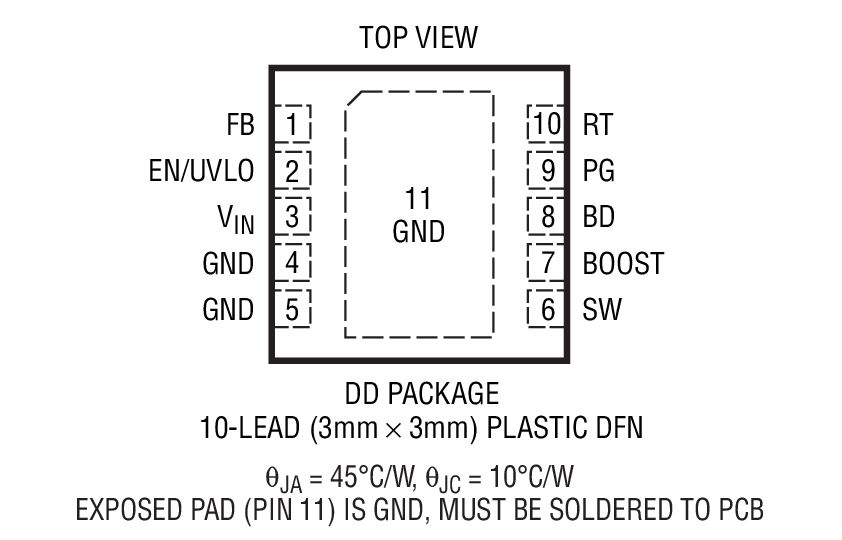

LT3990封装图解一

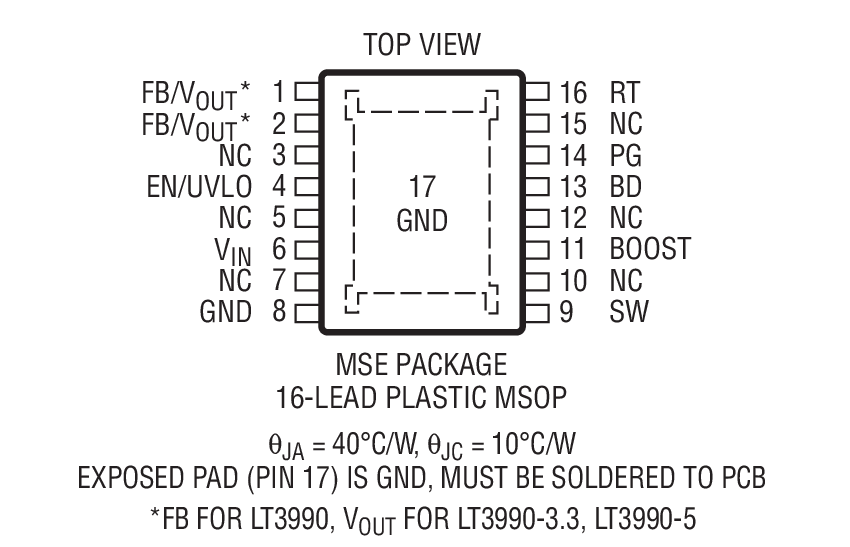

LT3990封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3990介绍

LT3990 - LT3990是具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器

LT3990是LINEAR凌力尔特公司的一款微功率降压产品，LT3990是LT3990是具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器，本站介绍了LT3990的封装应用图解、特点和优点、功能等，并给出了与LT3990相关的LINEAR元器件型号供参考。

LT3990 - LT3990是具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LT3990 - 具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器

LT3990 - 具 2.5μA 静态电流和集成二极管的 62V、350mA 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT3990 是一款可调频率、单片式、降压型开关稳压器，可以接受一个高达 62V 的宽输入电压范围，并且仅消耗 2.5μA 静态电流。芯片上内置了一个高效率开关以及箝位二极管、升压二极管和必需的振荡器、控制器及逻辑电路。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 5mV 以下。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个箝位二极管电流限值提供了针对短路输出和过压情况的保护作用。该器件提供了准确的可编程欠压闭锁功能，产生了一个 0.7μA 的低停机电流。当 VOUT 达到编程输出电压的 90% 时，电源良好标记电路将发出指示信号。LT3990 采用小外形 16 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

特点
  • 低纹波突发模式 (Burst Mode) 操作 2.5μA IQ (在 12VIN 至 3.3VOUT) 输出纹波 <5mVP-P
  • 宽输入电压范围：工作时为 4.2V 至 62V
  • 可调开关频率：200kHz 至 2.2MHz
  • 集成升压和箝位二极管
  • 350mA 输出电流
  • 固定输出电压: 3.3V、5V (在12VIN 时 IQ 为 2µA)
  • 准确的可编程欠压闭锁
  • FMEA 容错 (MSOP 封装)： 在相邻引脚短路或当某个引脚浮置时， 输出处于或低于稳压点
  • 低停机电流：IQ = 0.7μA
  • 内部检测电路限制箝位二极管电流
  • 电源良好标记
  • 小外形 16 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装
    • 应用
  • 汽车电池调节
  • 便携式产品的电源
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3990EDD#PBF 3x3 DFN-10 E $3.64 $2.55
    LT3990EDD#TRPBF 3x3 DFN-10 E $2.61
    LT3990EMSE-3.3#PBF MS-16E E $3.71 $2.60
    LT3990EMSE-3.3#TRPBF MS-16E E $2.66
    LT3990EMSE-5#PBF MS-16E E $3.71 $2.60
    LT3990EMSE-5#TRPBF MS-16E E $2.66
    LT3990EMSE#PBF MS-16E E $3.71 $2.60
    LT3990EMSE#TRPBF MS-16E E $2.66
    LT3990HMSE-3.3#PBF MS-16E H $4.49 $3.14
    LT3990HMSE-3.3#TRPBF MS-16E H $3.20
    LT3990HMSE-5#PBF MS-16E H $4.49 $3.14
    LT3990HMSE-5#TRPBF MS-16E H $3.20
    LT3990HMSE#PBF MS-16E H $4.49 $3.14
    LT3990HMSE#TRPBF MS-16E H $3.20
    LT3990IDD#PBF 3x3 DFN-10 I $4.04 $2.83
    LT3990IDD#TRPBF 3x3 DFN-10 I $2.89
    LT3990IMSE-3.3#PBF MS-16E I $4.13 $2.89
    LT3990IMSE-3.3#TRPBF MS-16E I $2.95
    LT3990IMSE-5#PBF MS-16E I $4.13 $2.89
    LT3990IMSE-5#TRPBF MS-16E I $2.95
    LT3990IMSE#PBF MS-16E I $4.13 $2.89
    LT3990IMSE#TRPBF MS-16E I $2.95
