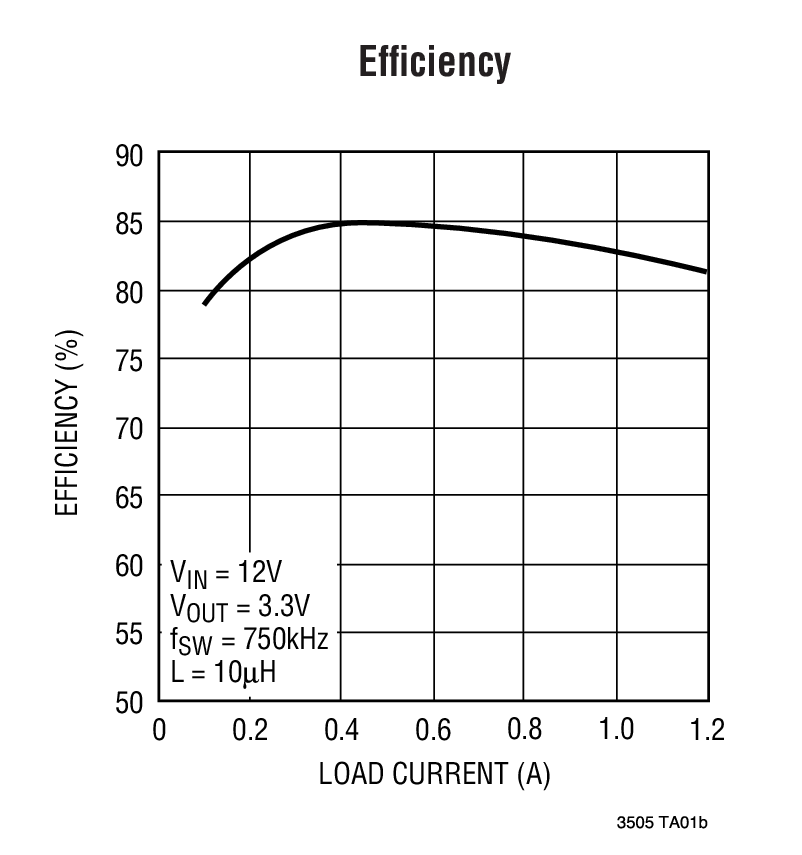

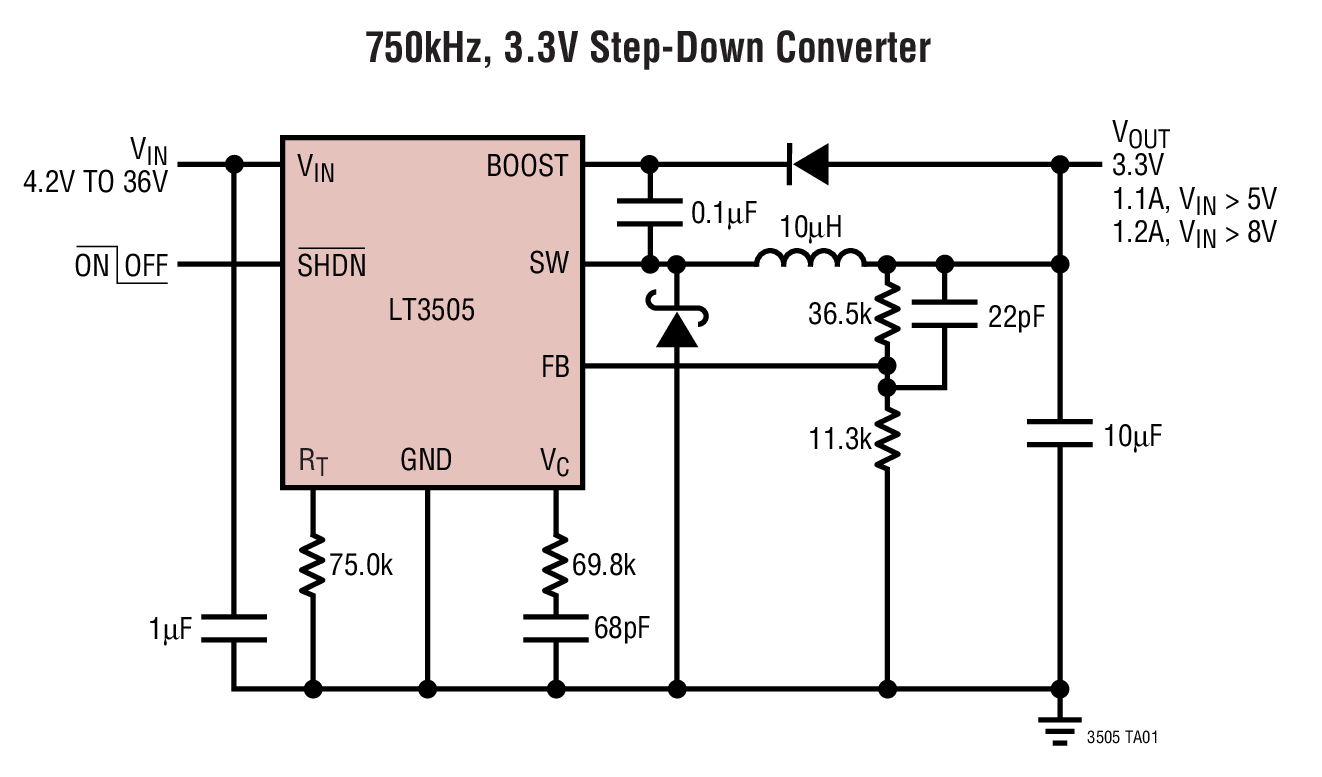

LT3505 - 典型应用图例：

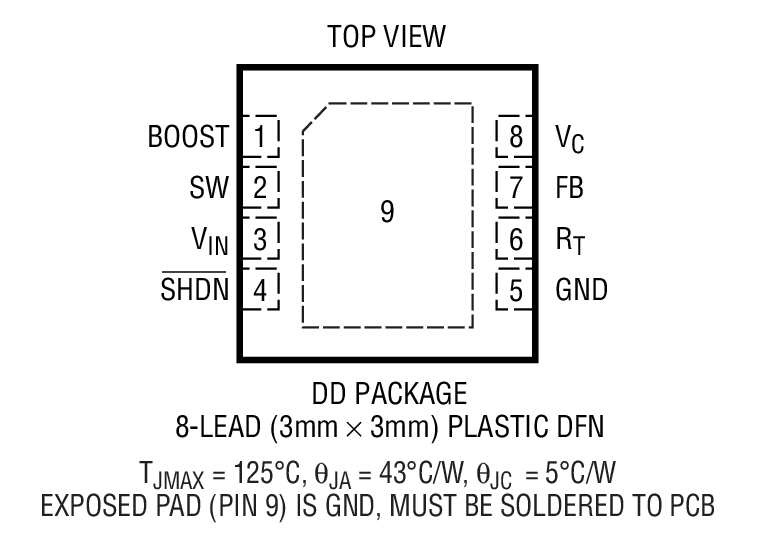

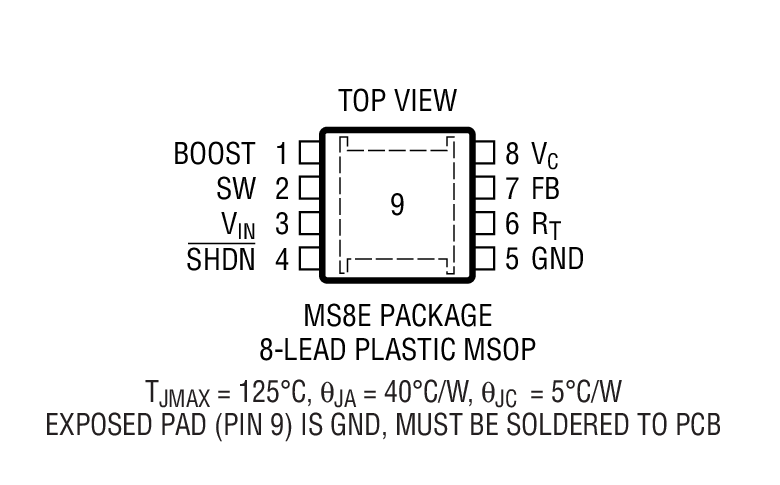

LT3505 - 封装图解：
LINEAR凌力尔特芯片：
- LTC3624IMSE-25#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1496B-C - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT6372HUDC-1#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3862HGN-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC3873ETS8-5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4238HGN#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC3554EUD-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC1044CS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC3863MPMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT6558CGN#PBF - 集成电路（IC） > 线性 > 放大器 > 视频放大器和模块
- LT8390HFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2858HMS-1#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT6703HVCS5-2#TRMPBF - 集成电路（IC） > 线性 > 比较器
- LTC6652BHMS8-1.25#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC4215IUFD-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LT1028ACN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC4309CGN#PBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LTC3406BES5-1.2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1594A-A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC4263IDE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
LT3505 - LT3505是采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器
LT3505是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT3505是LT3505是采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器，本站介绍了LT3505的封装应用图解、特点和优点、功能等，并给出了与LT3505相关的LINEAR元器件型号供参考。
LT3505 - LT3505是采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特
LT3505 - 采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器
LT3505 - 采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3505 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 1.4A 电源开关。3.6V 至 36V (最大值为 40V) 的宽工作输入范围使得 LT3505 非常适合于对来自各种电源的功率进行调节，包括未调整的墙上适配器、24V 工业电源和汽车电池。可把振荡器设置为高频操作，以允许使用纤巧、低成本的外部元件；也可将振荡器设置为低频操作，以最大限度地提升效率。
逐周期电流限制提供了针对短路输出的保护作用，而软起动功能则消除了启动期间的输入浪涌电流。低电流 (< 2μA) 停机模式提供了输出断接，从而在电池供电型系统中实现了简易的电源管理。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3505EDD | 3x3 DFN-8 | E | $3.43 | $2.40 |
| LT3505EDD#PBF | 3x3 DFN-8 | E | $3.43 | $2.40 |
| LT3505EDD#TR | 3x3 DFN-8 | E | $2.46 | |
| LT3505EDD#TRPBF | 3x3 DFN-8 | E | $2.46 | |
| LT3505EMS8E | MS-8 | E | $3.71 | $2.60 |
| LT3505EMS8E#PBF | MS-8 | E | $3.71 | $2.60 |
| LT3505EMS8E#TR | MS-8 | E | $2.66 | |
| LT3505EMS8E#TRPBF | MS-8 | E | $2.66 | |
| LT3505IDD | 3x3 DFN-8 | I | $4.11 | $2.88 |
| LT3505IDD#PBF | 3x3 DFN-8 | I | $4.11 | $2.88 |
| LT3505IDD#TR | 3x3 DFN-8 | I | $2.94 | |
| LT3505IDD#TRPBF | 3x3 DFN-8 | I | $2.94 | |
| LT3505IMS8E | MS-8 | I | $4.40 | $3.08 |
| LT3505IMS8E#PBF | MS-8 | I | $4.40 | $3.08 |
| LT3505IMS8E#TR | MS-8 | I | $3.14 | |
| LT3505IMS8E#TRPBF | MS-8 | I | $3.14 |
