当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC695-3.3
LTC695-3.3技术文档下载：
LTC695-3.3技术文档产品手册下载
LTC695-3.3 - 典型应用图例：

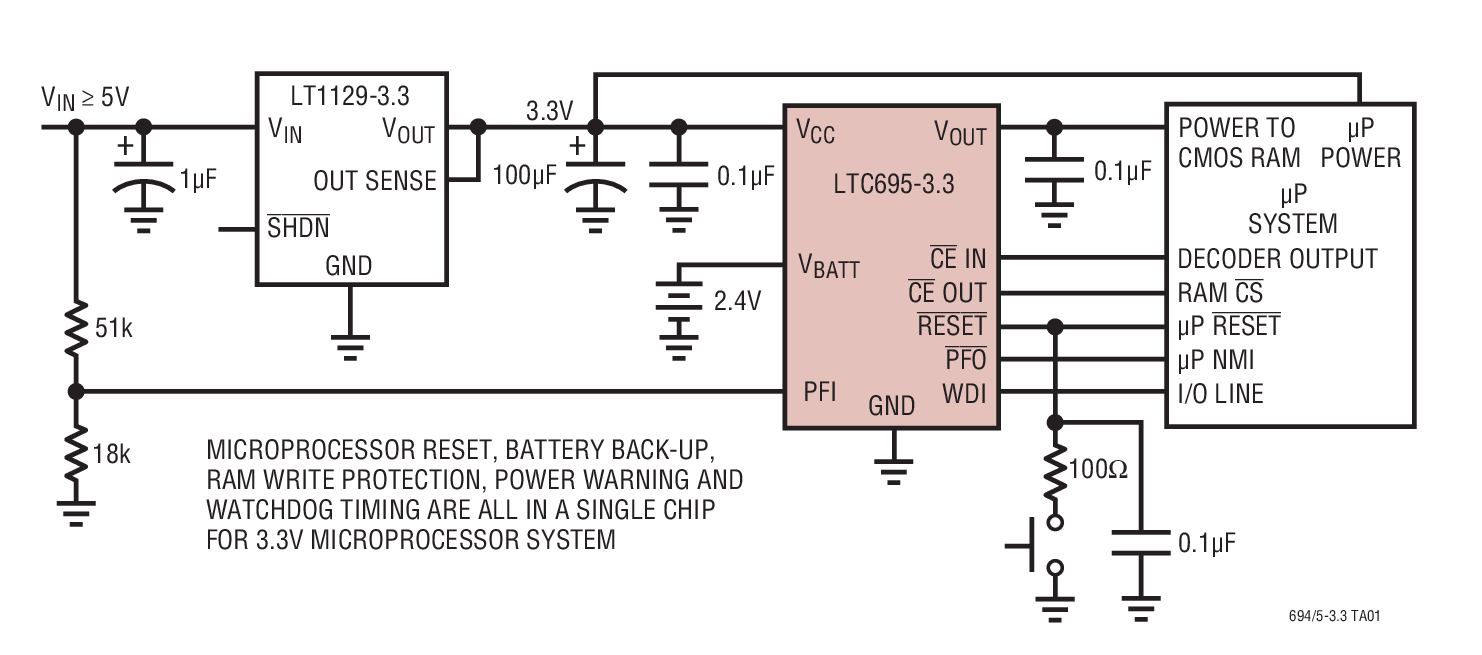

LTC695-3.3典型应用图例一

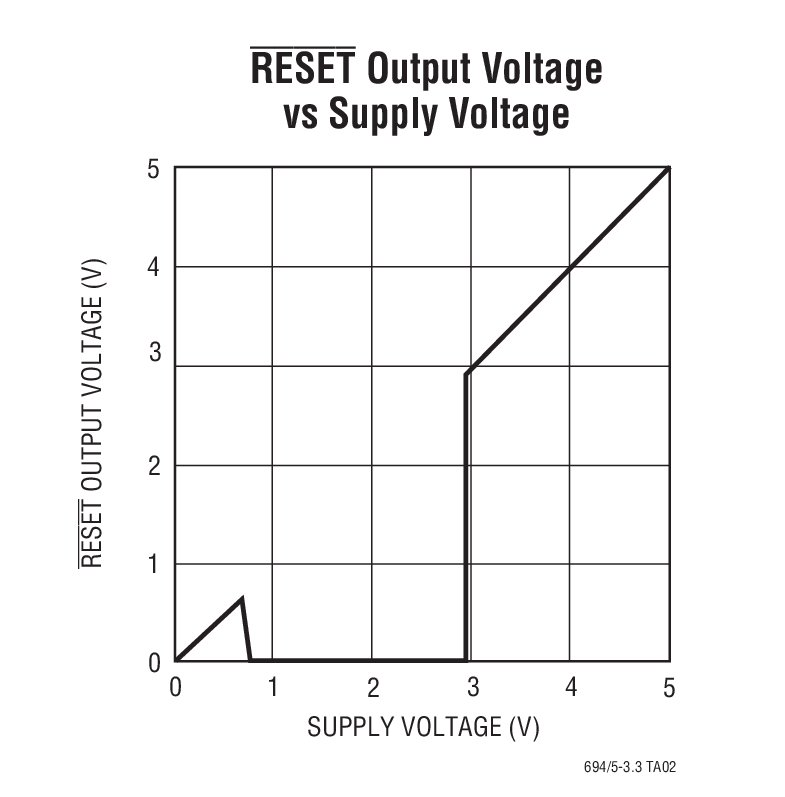

LTC695-3.3典型应用图例二
LTC695-3.3 - 封装图解：

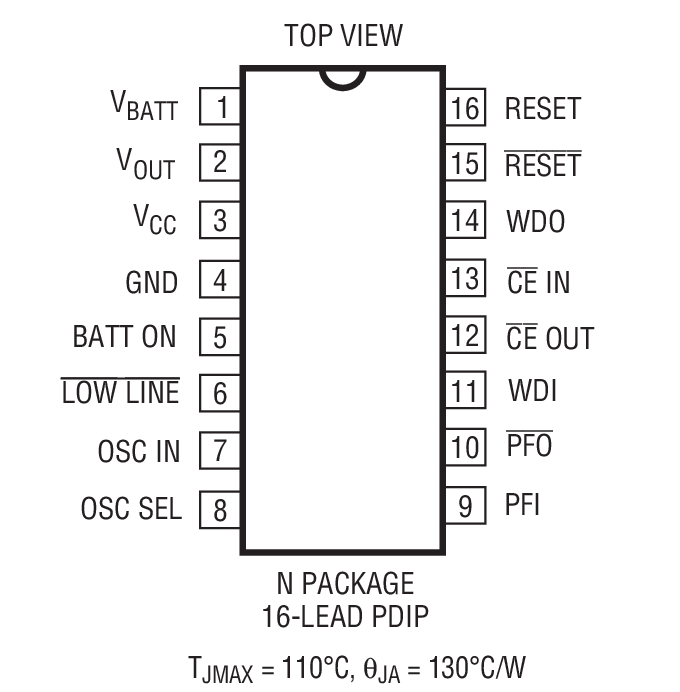

LTC695-3.3封装图解一

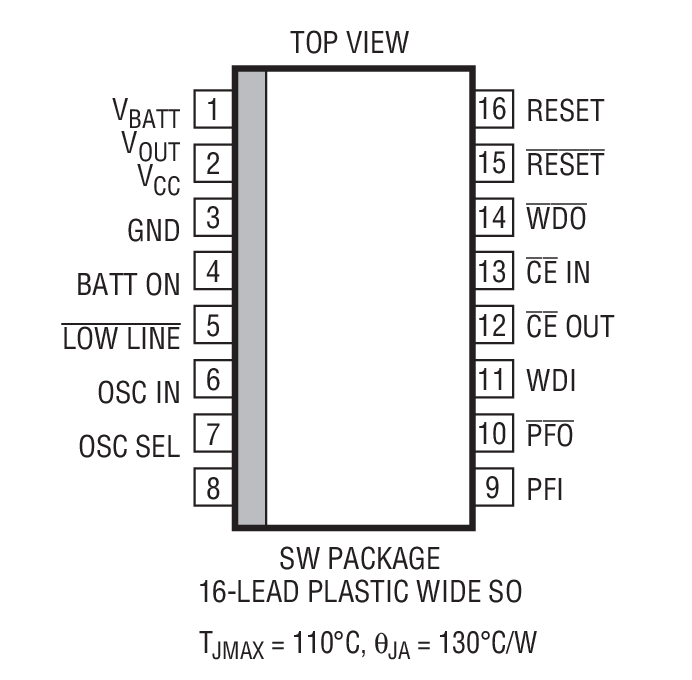

LTC695-3.3封装图解二

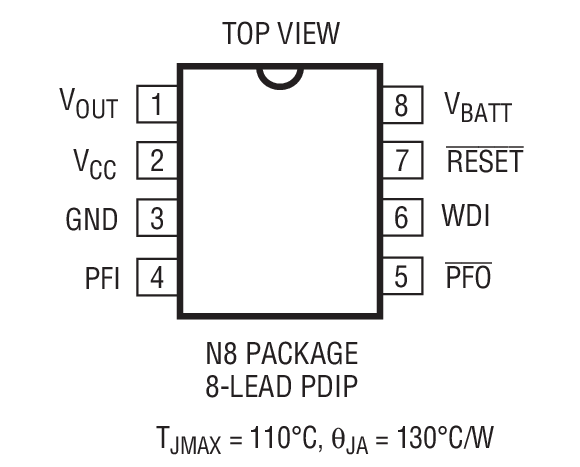

LTC695-3.3封装图解三
LTC695-3.3封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC695-3.3介绍

LTC695-3.3 - LTC695-3.3是3.3V 微处理器监控电路

LTC695-3.3是LINEAR凌力尔特公司的一款单电源监视器产品，LTC695-3.3是LTC695-3.3是3.3V 微处理器监控电路，本站介绍了LTC695-3.3的封装应用图解、特点和优点、功能等，并给出了与LTC695-3.3相关的LINEAR元器件型号供参考。

LTC695-3.3 - LTC695-3.3是3.3V 微处理器监控电路 - 单电源监视器 - 监视、控制和保护 - 凌力尔特

LTC695-3.3 - 3.3V 微处理器监控电路

LTC695-3.3 - 3.3V 微处理器监控电路 - Linear Technology（凌力尔特）

功能描述

LTC694-3.3 / LTC695-3.3 提供了完整的 3.3V 电源监视和电池控制功能。这些功能包括上电复位、电池后备、RAM 写保护、电源故障报警和看门狗定时。这些器件是 LTC694 / LTC695 的引脚兼容型升级版本，专为 3.3V 系统而优化。其操作功耗已被降低至 0.6mW (典型值) 和 3μW (电池后备模式中的最大值)。当电源电压降至 2.9V 以下时，将提供微处理器复位和存储器写保护。在 VCC 低至 1V 的情况下，RESET 输出将保证处于逻辑低电平。

LTC694-3.3 / LTC695-3.3 利用一个充电泵 NMOS 电源开关来给有源 RAM 供电，旨在实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC694-3.3 / LTC695-3.3 提供了一个具有用户定义门限的内部比较器。另外，还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。

特点
  • 保证复位确定 (在 VCC = 1V)
  • 引脚与 LTC694/ LTC695 相兼容 (对于 3.3V 系统)
  • 200μA 典型电源电流
  • RAM 芯片使能信号的快速 (典型值为 30ns) 板上选通
  • SO-8 和 S16 封装
  • 2.90V 精准电压监视器
  • 电源运行正常 / 复位延时：200ms 或可调
  • 极少的外部元件数目
  • 1μA 最大待机电流
  • 用于电源故障或低电池电量报警的电压监视器
  • 热限制
  • 规定了整个温度范围内的性能
    • 应用
  • 3.3V 低功率系统
  • 关键的微处理器 (μP) 电源监视
  • 智能仪器
  • 电池供电型计算机和控制器
  • 汽车系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC695CN-3.3 N-16 C $4.92 $4.00
    LTC695CN-3.3#PBF N-16 C $4.92 $4.00
    LTC695CSW-3.3 SW-16 C $5.42 $4.40
    LTC695CSW-3.3#PBF SW-16 C $5.42 $4.40
    LTC695CSW-3.3#TR SW-16 C $4.46
    LTC695CSW-3.3#TRPBF SW-16 C $4.46
    LTC695IN-3.3 N-16 I $6.42 $5.20
    LTC695IN-3.3#PBF N-16 I $6.42 $5.20
    LTC695ISW-3.3 SW-16 I $7.08 $5.75
    LTC695ISW-3.3#PBF SW-16 I $7.08 $5.75
    LTC695ISW-3.3#TR SW-16 I $5.81
    LTC695ISW-3.3#TRPBF SW-16 I $5.81
