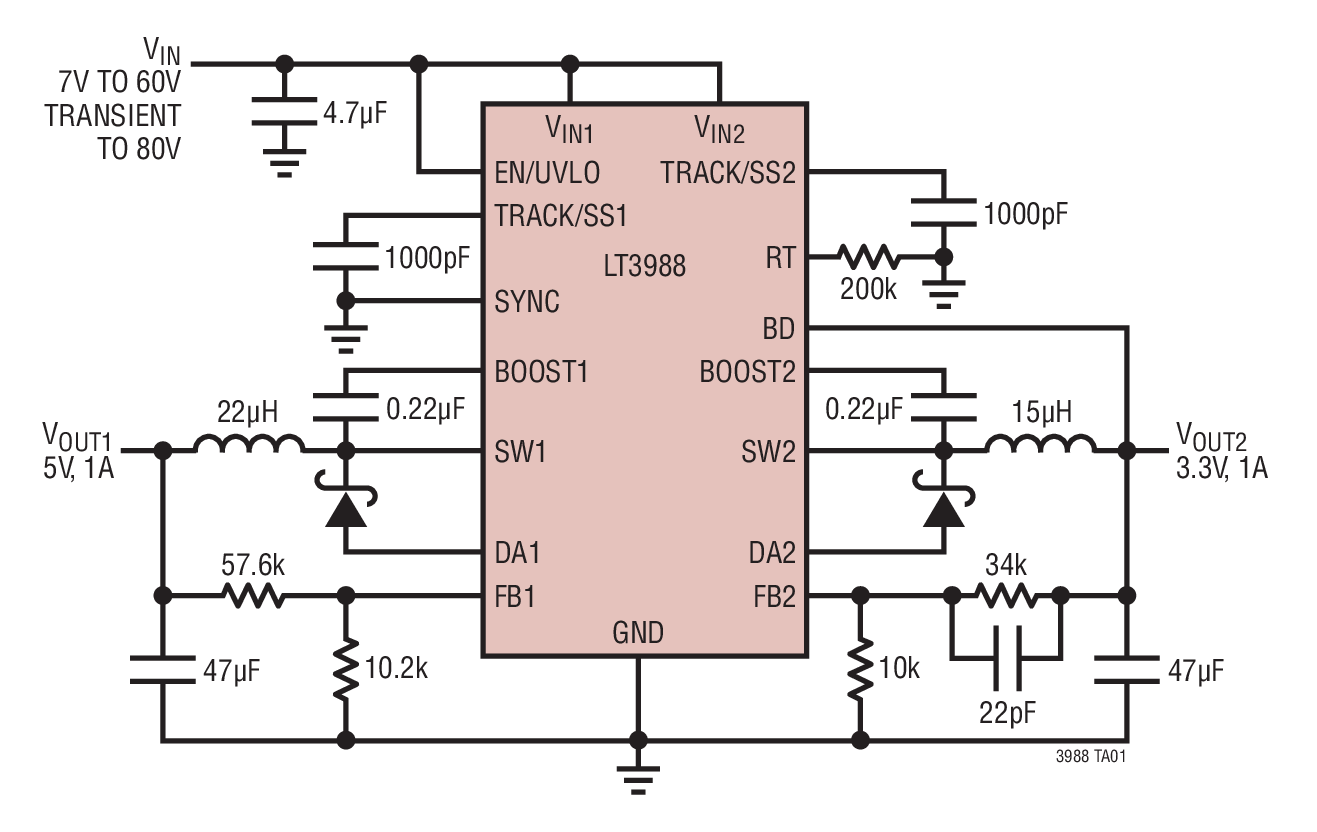

LT3988典型应用图例一

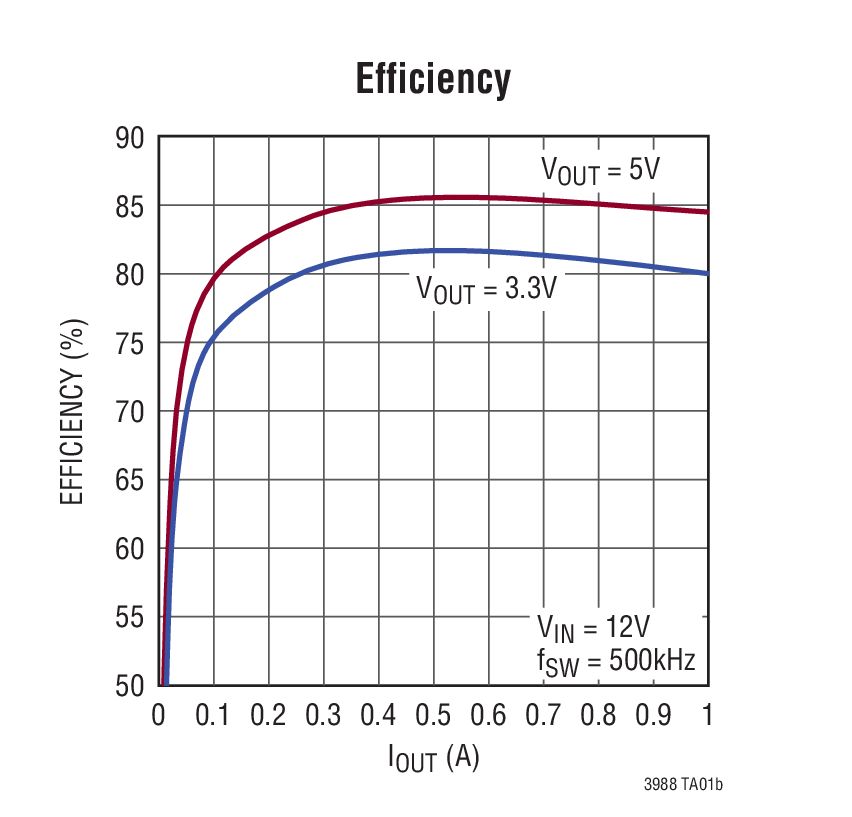

LT3988典型应用图例二
LT3988 - 封装图解:

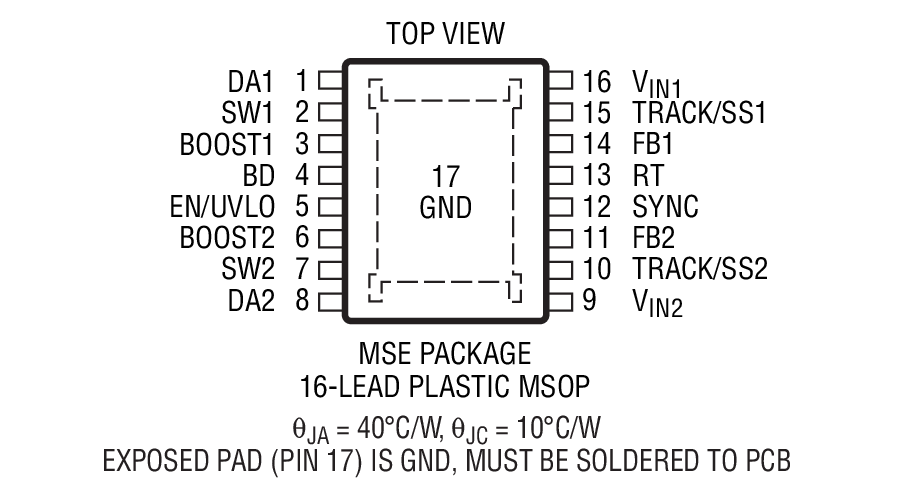

LT3988封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3988介绍
LT3988 - LT3988是双通道、60V、单片式 1A 降压型开关稳压器

LT3988是Linear公司的一款多输出降压产品,LT3988是双通道、60V、单片式 1A 降压型开关稳压器,本站介绍了LT3988的封装应用图解、特点和优点、功能等,并给出了与LT3988相关的凌力尔特元器件型号供参考。

LT3988 - 双通道、60V、单片式 1A 降压型开关稳压器

LT3988 - 双通道、60V、单片式 1A 降压型开关稳压器 - Linear Technology(凌力尔特)

功能描述

LT3988 是一款双通道、电流模式、降压型 DC/DC 转换器,该器件接受两个高达 60V (瞬态值为 80V) 的输入电压,可采用单独的电源进行驱动或级联。芯片上内置了高效率开关以及内部升压二极管和环路补偿功能电路。两个转换器均能产生 1A 输出、同步至单个可编程频率高达 2.5MHz 的振荡器、并以相反的相位运行,从而减小了输入纹波电流。

开关频率采用单个电阻器设定 (可调范围从 250kHz 至 2.5MHz),或者,也可将一个时钟信号施加至 SYNC 引脚。LT3988 的高开关频率允许使用小的电感器和电容器,因而能形成一个非常小巧的双输出电源。恒定开关频率与低阻抗陶瓷电容器相结合,可产生低且可预知的输出纹波。一种电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制。二极管电流检测与热停机功能可提供额外的保护作用。

LT3988 采用具裸露衬垫的 16 引脚 MSOP 封装,旨在实现低热阻。

特点
  • 宽输入电压范围: 工作时为 4.1V 至 60V 过压闭锁功能可保护电路安然经受 80V 瞬变过程
  • 两个具内部电源开关的 1A 输出开关稳压器
  • 抗短路能力强
  • 250kHz 至 2.5MHz 的可调开关频率,可在整个频率范围内实现同步
  • 集成型升压二极管
  • 集成型环路补偿
  • 反相开关操作减小纹波
  • 低停机电流 IQ (<2uA)
  • 采用小型电感器和陶瓷电容器
  • 耐热性能增强型 16 引脚 MSOP 封装
  • 应用
  • 商用汽车电池调节
  • 工业电源
  • 分布式电源调节
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3988EMSE#PBF MS-16E E $5.22 $3.65
    LT3988EMSE#TRPBF MS-16E E $3.71
    LT3988HMSE#PBF MS-16E H $6.36 $4.45
    LT3988HMSE#TRPBF MS-16E H $4.51
    LT3988IMSE#PBF MS-16E I $6.00 $4.20
    LT3988IMSE#TRPBF MS-16E I $4.26
