当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1356
LT1356技术文档下载：
LT1356技术文档产品手册下载

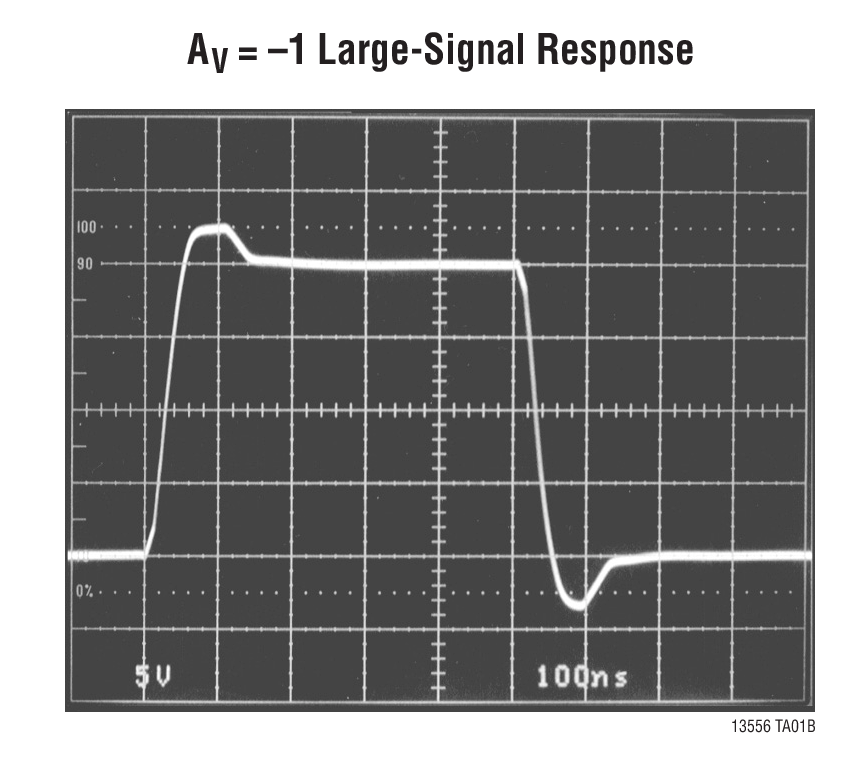

LT1356 - 典型应用图例：
LT1356典型应用图例一
LT1356典型应用图例二

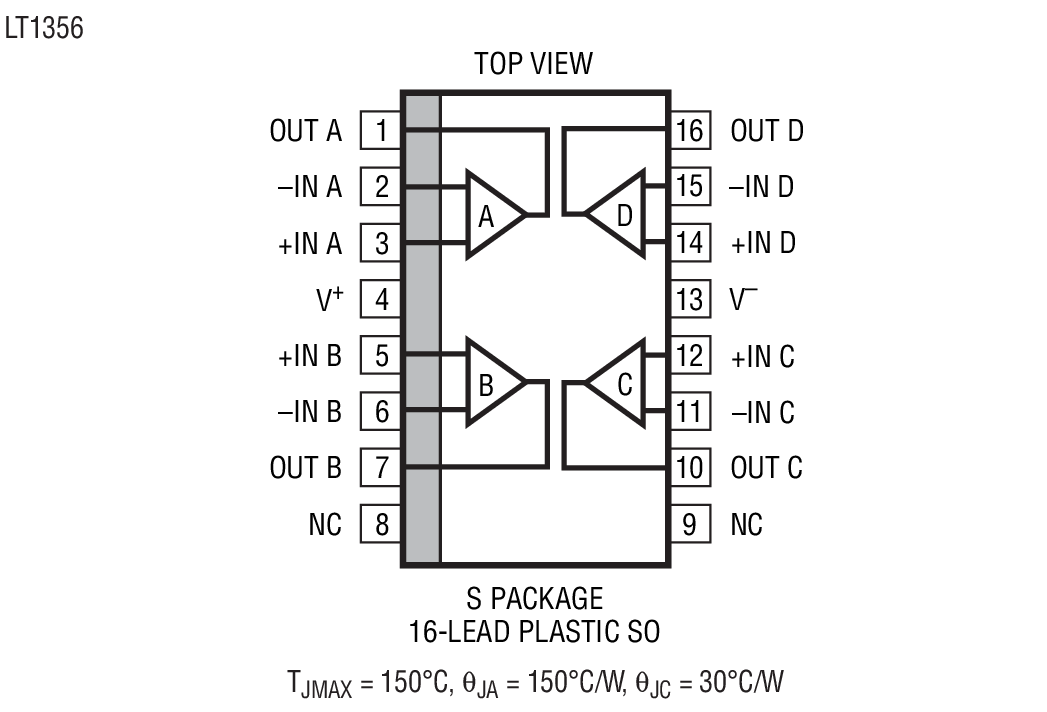

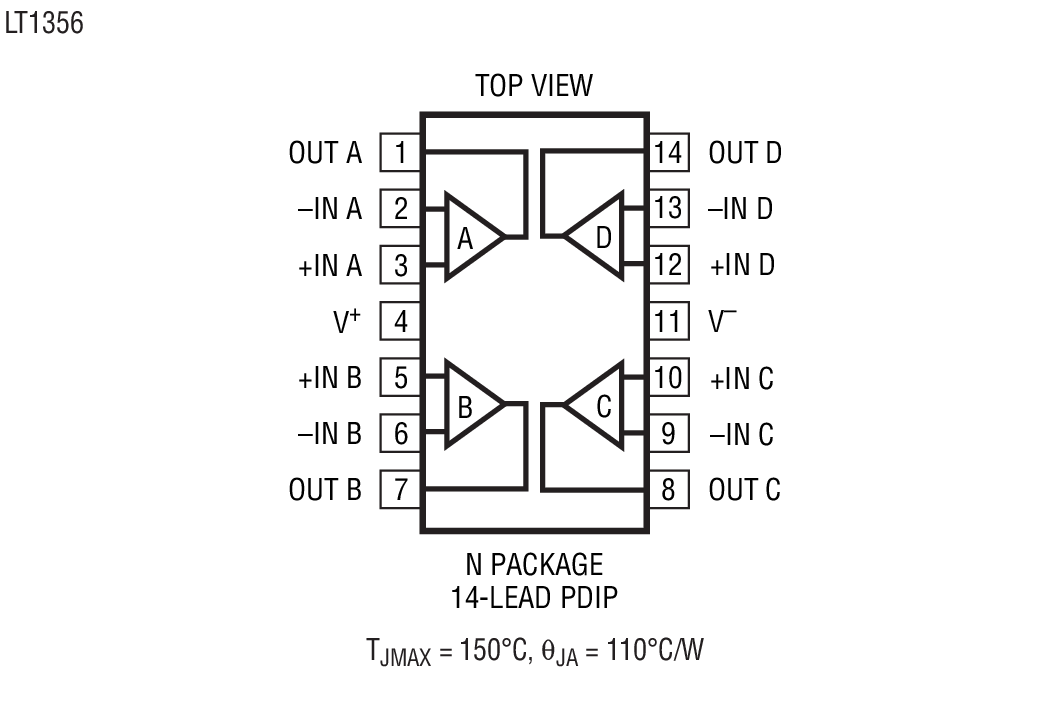

LT1356 - 封装图解：
LT1356封装图解一
LT1356封装图解二
LT1356封装图解三
LT1356封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1356介绍

LT1356 - LT1356是四路 12MHz、400V/μs 运算放大器

LT1356是LINEAR凌力尔特公司的一款低功率放大器产品，LT1356是LT1356是四路 12MHz、400V/μs 运算放大器，本站介绍了LT1356的封装应用图解、特点和优点、功能等，并给出了与LT1356相关的LINEAR元器件型号供参考。

LT1356 - LT1356是四路 12MHz、400V/μs 运算放大器 - 低功率放大器 - 航天和严酷环境 - 凌力尔特

LT1356 - 四路 12MHz、400V/μs 运算放大器

LT1356 - 四路 12MHz、400V/μs 运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1355 / LT1356 是双路和四路、低功率、高速运算放大器，具有出色的 AC 和 DC 性能。与具有相似带宽的同类器件相比，这些放大器具有低得多的电源电流和较高的转换速率。所采用的电路拓扑结构是一个电压反馈放大器，并具有匹配的高阻抗输入以及电流反馈放大器的转换性能。高转换速率和单级设计提供了超卓的稳定特性，使电路成为数据采集系统的理想选择。每个输出可驱动一个 500Ω 负载至 ±12V (采用 ±15V 电源) 和一个 150Ω 负载至 ±2.75V (采用 ±5V 电源)。这两款放大器可在采用任何容性负载的情况下保持稳定，因而使其成为缓冲应用的合适之选。

LT1355 / LT1356 隶属于一个快速、高性能放大器系列，该系列采用了上述独特的拓扑结构，并运用了凌力尔特公司的先进互补双极型加工工艺。如需 LT1355 / LT1356 的单路放大器版本，请查阅 LT1354 的产品手册。如需具有更高电源电流的较高带宽器件，请查阅 LT1357 ~ LT1365 的产品手册。当每个放大器的电源电流为 2mA、4mA 和 6mA 时，可提供 25MHz、50MHz 和 70MHz 的带宽。以上每款放大器都可提供单路、双路和四路版本。

特点
  • 12MHz 增益带宽
  • 400V/μs 转换速率
  • 每个放大器的最大电源电流为 1.25mA
  • 稳定的单位增益
  • C-LoadTM 运算放大器用于驱动所有的容性负载
  • 10nV/√Hz 输入噪声电压
  • 800μV 最大输入失调电压
  • 300nA 最大输入偏置电流
  • 70nA 最大输入失调电流
  • 12V/mV 最小 DC 增益，RL = 1k
  • 230ns 稳定时间 (至 0.1%)，10V 阶跃
  • 280ns 稳定时间 (至 0.01%)，10V 阶跃
  • ±12V 最小输出摆幅 (驱动 500Ω 负载)
  • ±2.75V 最小输出摆幅 (驱动 150Ω 负载)
  • 规格在 ±2.5V、±5V 和 ±15V
    • 应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 数据采集系统
  • 光电二极管放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1356CN N-14 C $7.83 $6.45
    LT1356CN#PBF N-14 C $7.83 $6.45
    LT1356CS SO-16 C $8.40 $6.70
    LT1356CS#PBF SO-16 C $8.40 $6.70
    LT1356CS#TR SO-16 C $6.76
    LT1356CS#TRPBF SO-16 C $6.76
    LT1356HS SO-16 H $9.24 $7.37
    LT1356HS#PBF SO-16 H $9.24 $7.37
    LT1356HS#TRPBF SO-16 H $7.43
    LT1356IS#PBF SO-16 I $8.74 $6.97
    LT1356IS#TRPBF SO-16 I $7.03
