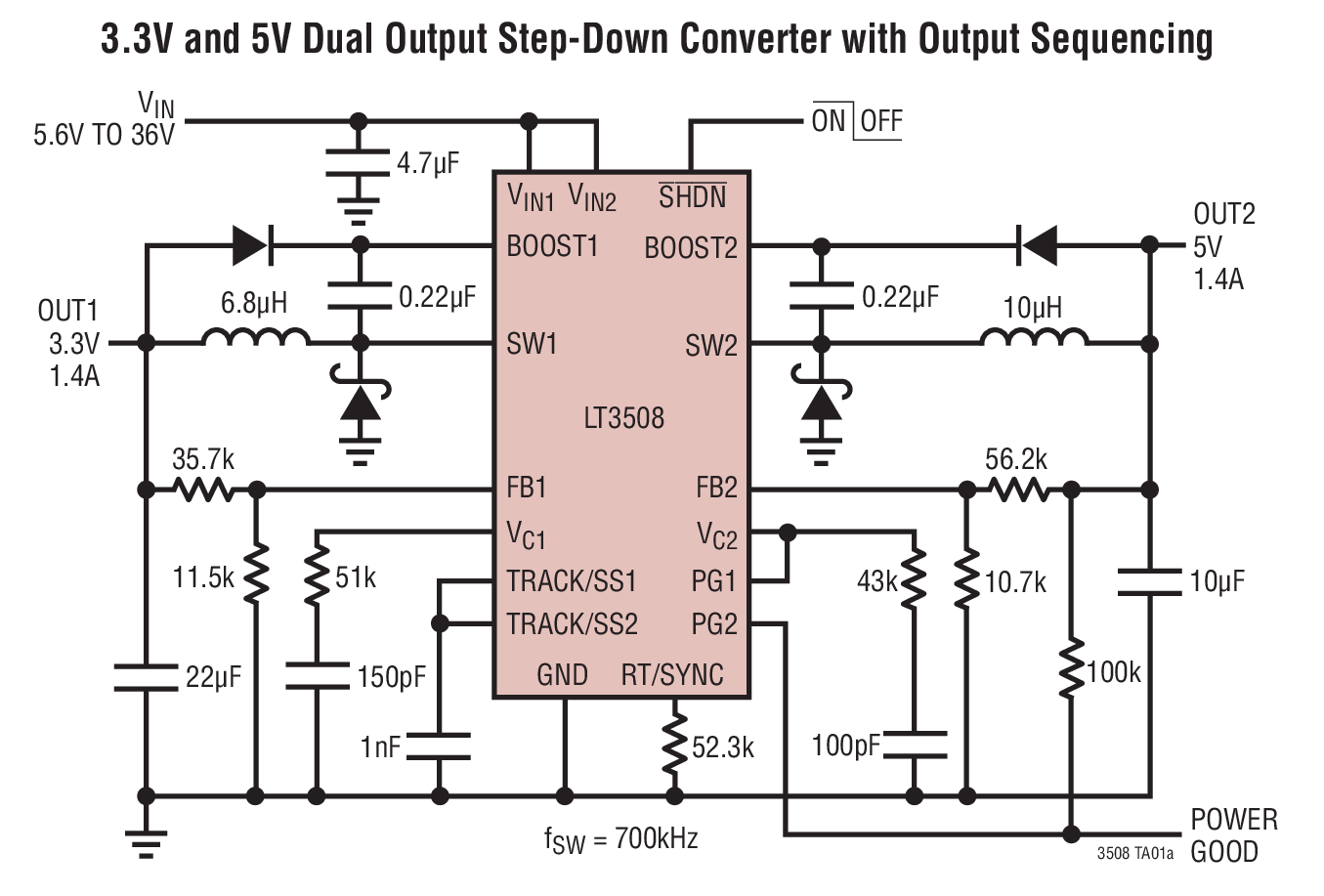

LT3508典型应用图例一

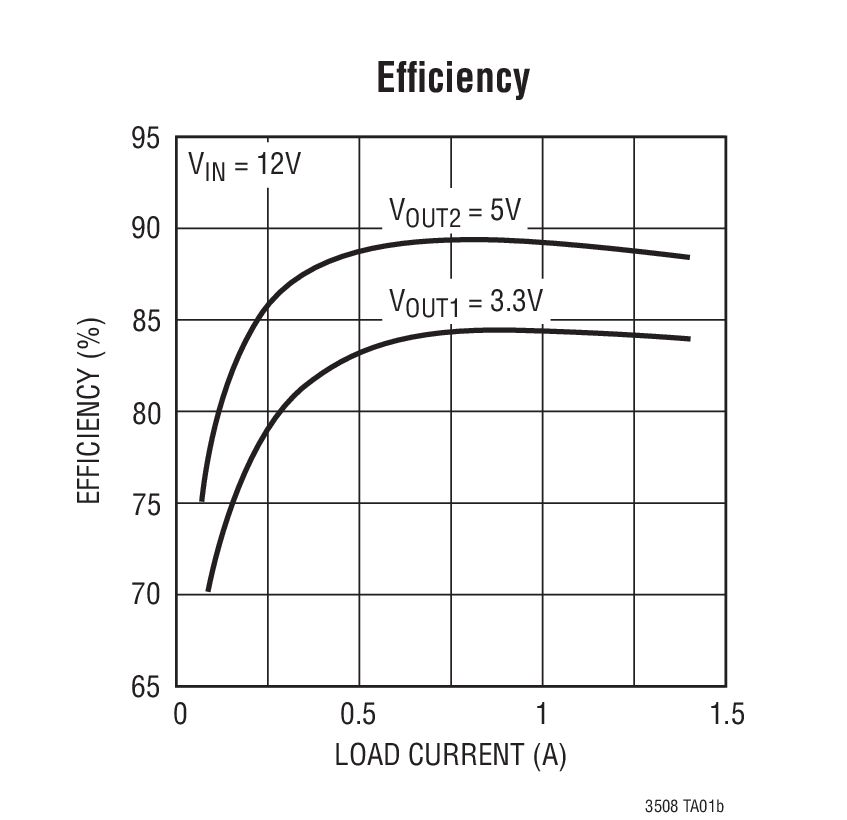

LT3508典型应用图例二
LT3508 - 封装图解：
LT3508封装图解一

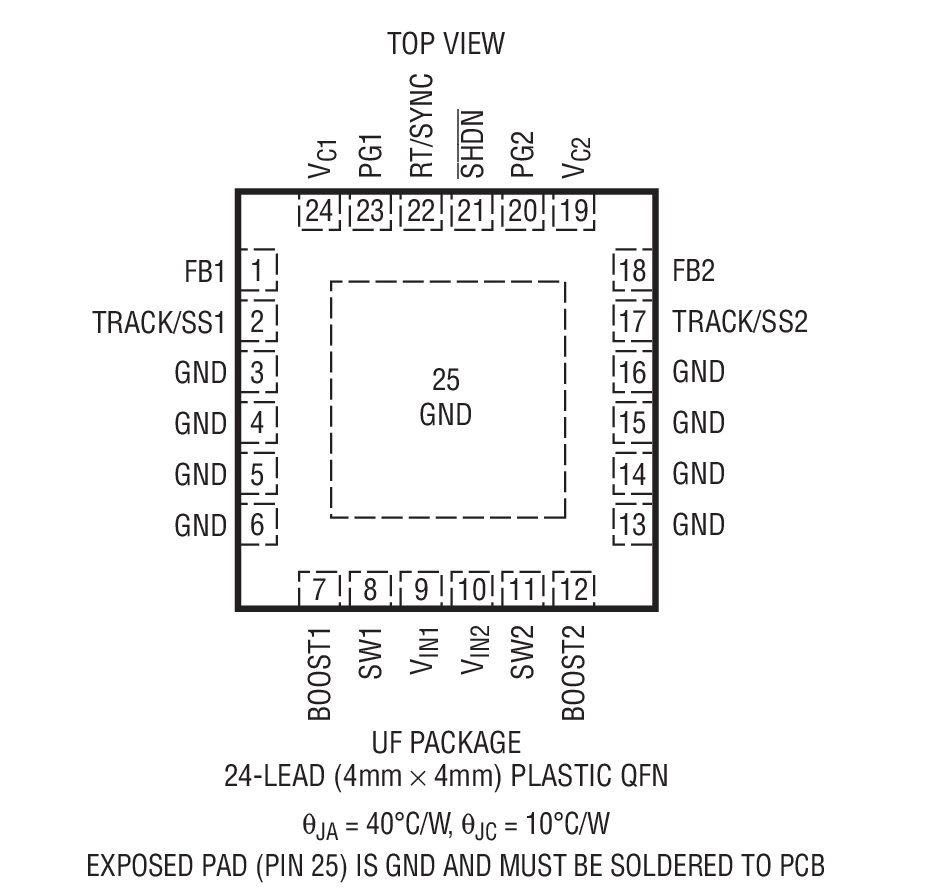

LT3508封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3508介绍

LT3508 - LT3508是双通道、单片式 1.4A 降压型开关稳压器

LT3508是LINEAR凌力尔特公司的一款多输出降压产品，LT3508是LT3508是双通道、单片式 1.4A 降压型开关稳压器，本站介绍了LT3508的封装应用图解、特点和优点、功能等，并给出了与LT3508相关的LINEAR元器件型号供参考。

LT3508 - LT3508是双通道、单片式 1.4A 降压型开关稳压器 - 多输出降压 - 航天和严酷环境 - 凌力尔特

LT3508 - 双通道、单片式 1.4A 降压型开关稳压器

LT3508 - 双通道、单片式 1.4A 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3508 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器，具有能够产生两路 1.4A 输出的内部电源开关。3.7V 至 36V 的宽输入电压范围使得 LT3508 很适合于对来自多种电源的功率进行调节，包括汽车电池、24V 工业电源和未调整的墙上适配器。两个转换器均被同步至一个可设置频率高达 2.5MHz 的振荡器，并反相运行，从而减小了输入纹波电流。其高工作频率允许使用小的低成本电感器和陶瓷电容器，因而产生了低且可预知的输出纹波。每个稳压器都具有独立的跟踪和软起动电路，并将在其输出处于调节状态时产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用，而软起动功能则消除了启动期间的输入浪涌电流。低电流 (<2μA) 停机模式在电池供电型系统中实现了简易的电源管理。


特点
  • 宽输入电压范围：3.7V 至 36V
  • 具内部电源开关的两个 1.4A 输出开关稳压器
  • 250kHz 至 2.5MHz 的可调开关频率
  • 可在整个频率范围内实现同步
  • 反相开关操作减小了纹波
  • 采用小电感器和陶瓷电容器
  • 准确的可设置欠压闭锁
  • 独立的跟踪、软起动和电源良好电路简化了电源排序
  • 输出可调低至 800mV
  • 小外形 4mm x 4mm 24 引脚 QFN 封装或 16 引脚耐热增强型 TSSOP 表面贴装型封装
    • 应用
  • 汽车
  • DSP 电源
  • 墙上变压器调节
  • DSL 和电缆调制解调器
  • PCI Express
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3508EFE#PBF TSSOP-16 E $5.00 $3.50
    LT3508EFE#TRPBF TSSOP-16 E $3.56
    LT3508EUF#PBF 4x4 QFN-24 E $4.79 $3.35
    LT3508EUF#TRPBF 4x4 QFN-24 E $3.41
    LT3508HFE#PBF TSSOP-16 H $6.36 $4.45
    LT3508HFE#TRPBF TSSOP-16 H $4.51
    LT3508HUF#PBF 4x4 QFN-24 H $6.10 $4.27
    LT3508HUF#TRPBF 4x4 QFN-24 H $4.33
    LT3508IFE#PBF TSSOP-16 I $6.00 $4.20
    LT3508IFE#TRPBF TSSOP-16 I $4.26
    LT3508IUF#PBF 4x4 QFN-24 I $5.74 $4.02
    LT3508IUF#TRPBF 4x4 QFN-24 I $4.08
