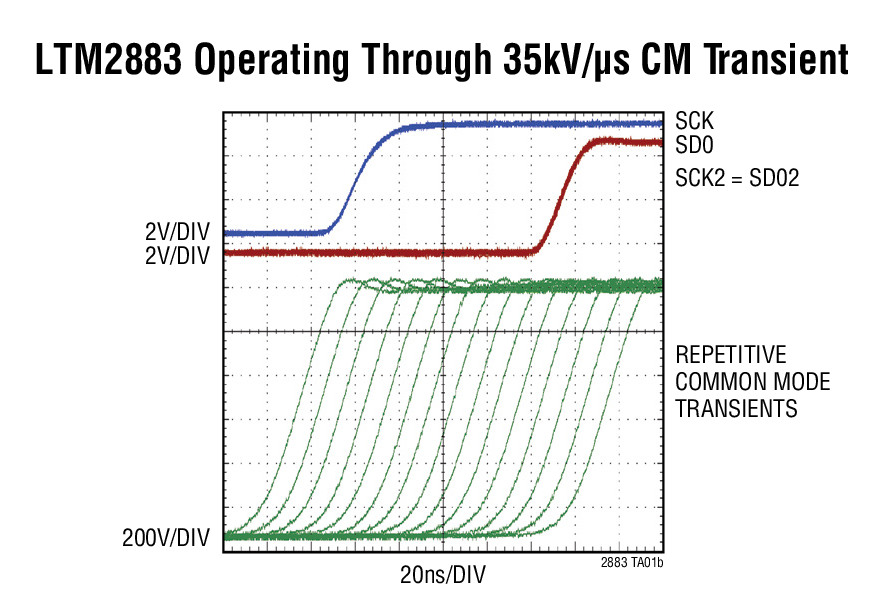

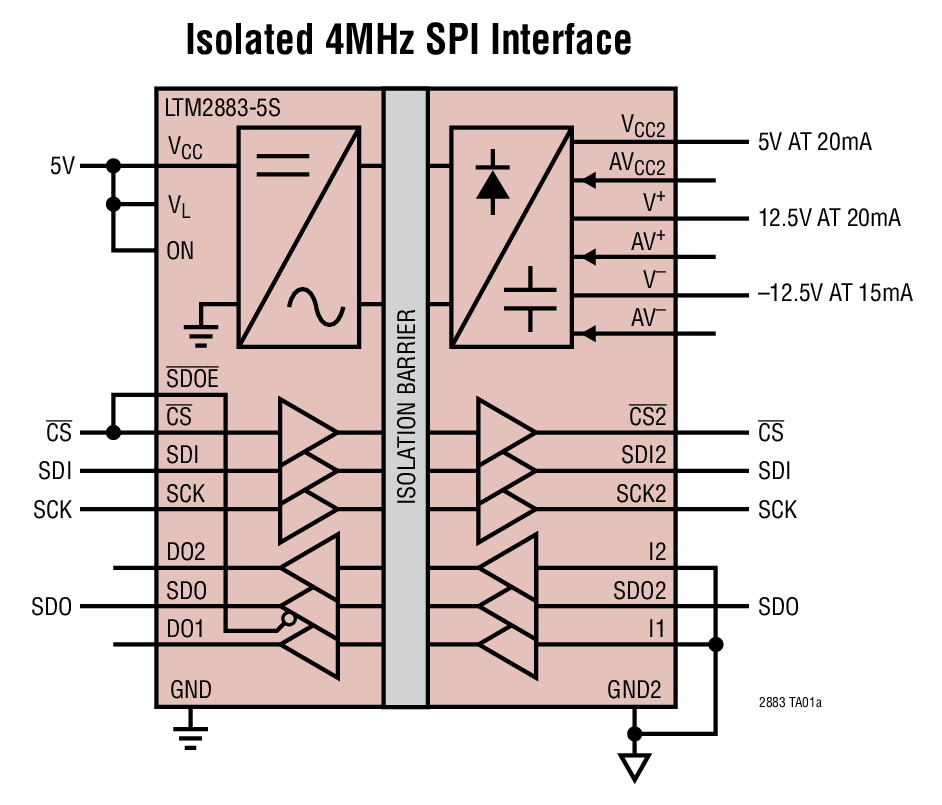

LTM2883-3 - 典型应用图例：

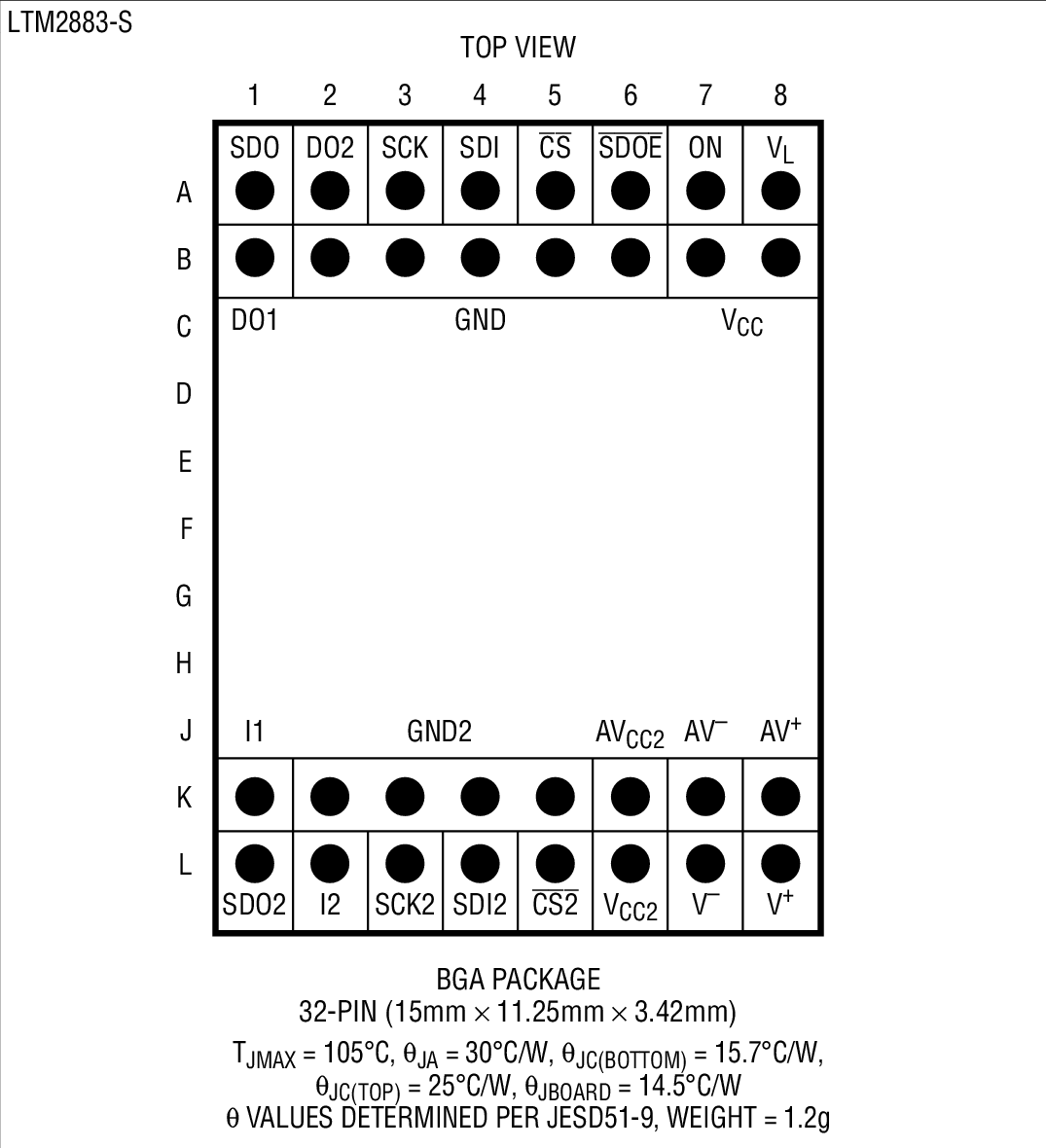

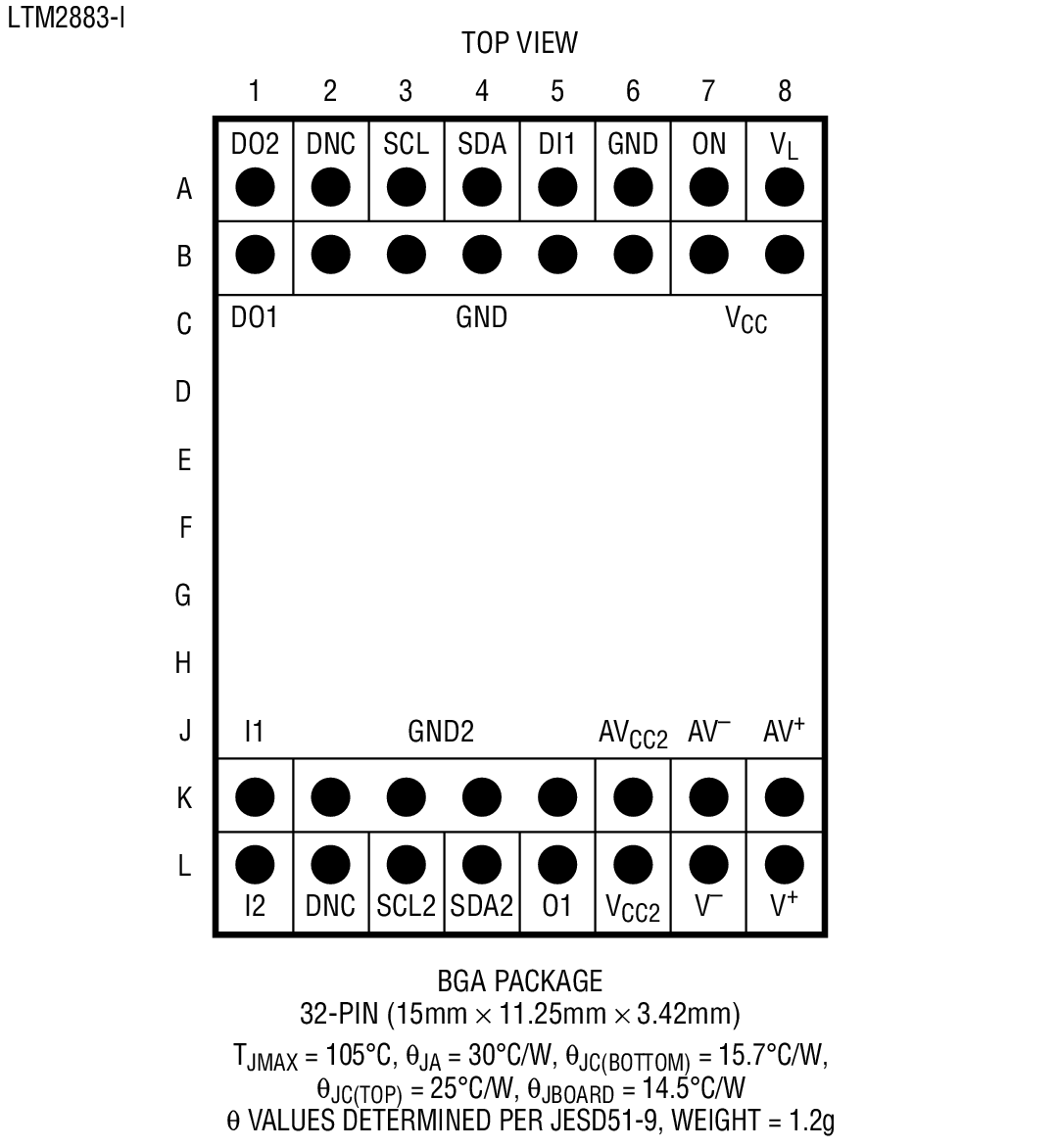

LTM2883-3 - 封装图解：

LINEAR凌力尔特芯片：

LTM2883-3 - LTM2883-3是具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器

LTM2883-3是LINEAR凌力尔特公司的一款隔离型收发器产品，LTM2883-3是LTM2883-3是具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器，本站介绍了LTM2883-3的封装应用图解、特点和优点、功能等，并给出了与LTM2883-3相关的LINEAR元器件型号供参考。

LTM2883-3 - LTM2883-3是具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器 - 隔离型收发器 - Module 解决方案 - 凌力尔特

LTM2883-3 - 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器

LTM2883 - 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器 - Linear Technology（凌力尔特）

功能描述

LTM2883 是一款完整的电流数字 µModule 隔离器。其无需使用外部组件。单个 3.3V 或 5V 电源通过一个集成型隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

可用选项符合 SPI 和 I2C (仅限主控器模式) 规范。

隔离侧包括标称值为 ±12.5V 和 5V 的电源，它们各能提供 20mA 以上的负载电流。每个电源都可以采用单个外部电阻器从其标称值进行调节。

耦合电感器和一个隔离式电源变压器在输入和输出逻辑接口之间提供了 2500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下，通信不会出现中断。

特点

达到 UL1577 规格可在 1 分钟承受 2500VRMS UL 认证文件编号 E151738

隔离型可调 DC 电源： 3V 至 5V (在高达 30mA) ±12.5V (在高达 20mA)

无需外部组件

SPI (LTM2883-S) 或 I2C (LTM2883-I) 选项

可承受高共模瞬变：30kV/μs

高速操作： 10MHz 数字隔离 4MHz / 8MHz SPI 隔离 400kHz I2C 隔离

3.3V (LTM2883-3) 或 5V (LTM2883-5) 工作电压

1.62V 至 5.5V 逻辑电源

可在隔离势垒两端提供 ±10kV ESD HBM

共模工作电压：560VPEAK

低电流停机模式 (<10μA)

扁平 (15mm x 11.25mm x 3.42mm) BGA 封装

应用

隔离型 SPI 或 I2C 接口

工业系统

测试与测量设备

断开接地环路

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM2883CY-3I#PBF	15mm x 11.25mm x 3.42mm BGA	C	$17.07	$11.95
LTM2883CY-3S#PBF	15mm x 11.25mm x 3.42mm BGA	C	$17.07	$11.95
LTM2883CY-5I#PBF	15mm x 11.25mm x 3.42mm BGA	C	$17.07	$11.95
LTM2883CY-5S#PBF	15mm x 11.25mm x 3.42mm BGA	C	$17.07	$11.95
LTM2883IY-3I#PBF	15mm x 11.25mm x 3.42mm BGA	I	$18.78	$13.15
LTM2883IY-3S#PBF	15mm x 11.25mm x 3.42mm BGA	I	$18.78	$13.15
LTM2883IY-5I#PBF	15mm x 11.25mm x 3.42mm BGA	I	$18.78	$13.15
LTM2883IY-5S#PBF	15mm x 11.25mm x 3.42mm BGA	I	$18.78	$13.15
