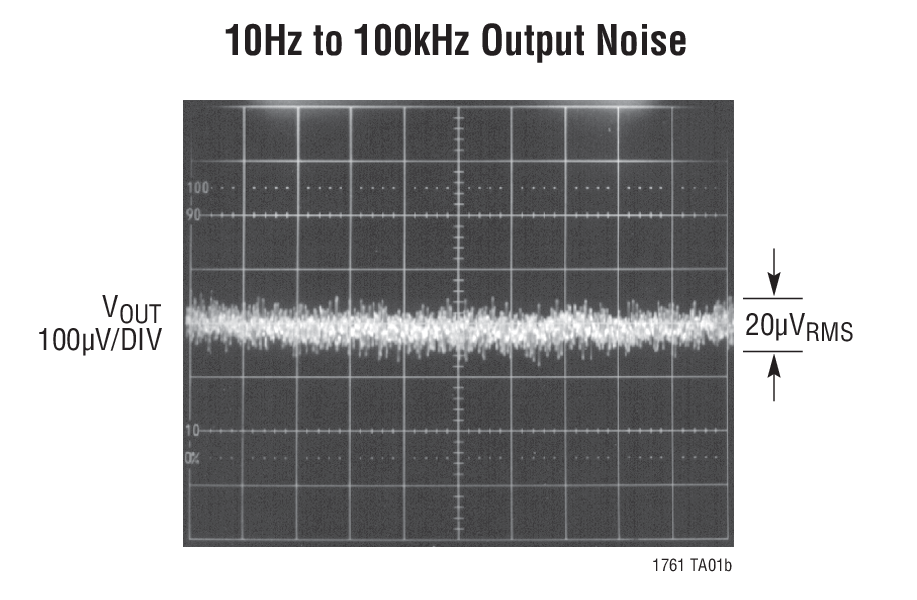

LT1761 - 典型应用图例：

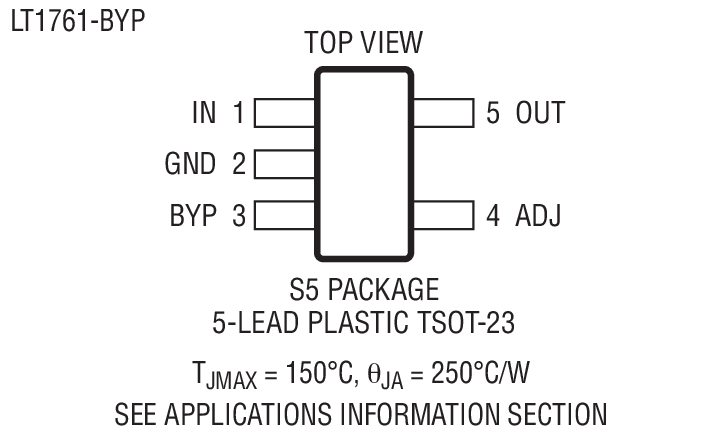

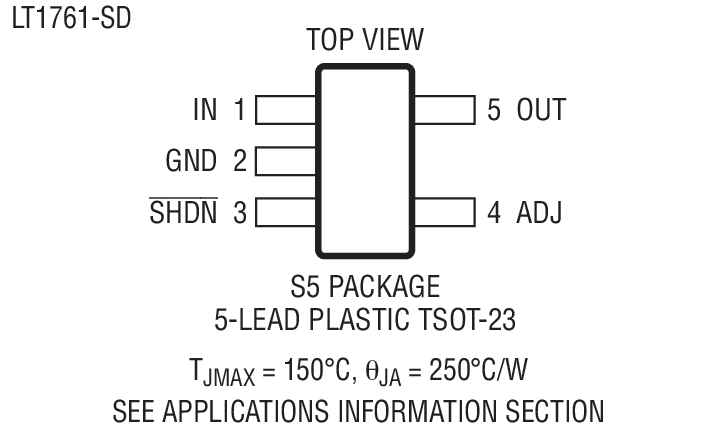

LT1761 - 封装图解：
LINEAR凌力尔特芯片：
- LT3080EMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2877IDD#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- DC1811B-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1011AMJ8 - 集成电路（IC） > 线性 > 比较器
- LT3790IFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1797IS5#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2921IGN-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC1559CGN-3.3 - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LTC3866IFE - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC3405AES6#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1596CIN - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2855HDE#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT1961EMS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC5596IDC#TRPBF - 射频和无线 > 射频检测器
- LT6656BCDC-2.048#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT5534ESC6#TRMPBF - 射频和无线 > 射频检测器
- LTC4312CMS#TRPBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LT8616EFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT6654AHS6-2.5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC3310SEV#WTRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LT1761 - LT1761是采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
LT1761是LINEAR凌力尔特公司的一款正稳压器产品，LT1761是LT1761是采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器，本站介绍了LT1761的封装应用图解、特点和优点、功能等，并给出了与LT1761相关的LINEAR元器件型号供参考。
LT1761 - LT1761是采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特
LT1761 - 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
LT1761 - 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器 - Linear Technology（凌力尔特）
功能描述
LT1761 系列是微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器，输出噪声将降至 20μVRMS (在 10Hz 至 100kHz 的带宽之内)。该系列专为在电池供电型系统中使用而设计，20μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 <0.1μA。这些器件可在一个 1.8V 至 20V 的输入电压范围内运作，并能够提供 100mA 输入电流和 300mV 的压差电压。静态电流处于良好受控状态，与采用其他许多稳压器时不同，在压降条件下静态电流并不上升。
LT1761 稳压器可在采用低至1μF输出电容器时实现稳定。可以采用小的陶瓷电容器，而不像其他稳压器那样必需使用串联电阻。
内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供 1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V 和 5V 的固定输出电压，并可用作一款具有 1.22V 基准电压的可调型器件。LT1761 稳压器采用 5 引脚 TSOT-23 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1761ES5-1.2 | SOT-23 | E | $1.21 | |
| LT1761ES5-1.2#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-1.2#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.2#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.2#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-1.5 | SOT-23 | E | $1.21 | |
| LT1761ES5-1.5#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-1.5#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-1.5#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.5#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.5#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-1.8#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-1.8#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-1.8#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.8#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-1.8#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2 | SOT-23 | E | $1.21 | |
| LT1761ES5-2.5 | SOT-23 | E | $1.21 | |
| LT1761ES5-2.5#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-2.5#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2.5#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2.5#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2.5#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2.8 | SOT-23 | E | $1.21 | |
| LT1761ES5-2.8#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-2.8#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2.8#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2.8#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2.8#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-2#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-2#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-2#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-3 | SOT-23 | E | $1.21 | |
| LT1761ES5-3.3 | SOT-23 | E | $1.21 | |
| LT1761ES5-3.3#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-3.3#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-3.3#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-3.3#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-3.3#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-3#PBF | SOT-23 | E | $1.21 | |
| LT1761ES5-3#TR | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-3#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-3#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-3#TRPBF | SOT-23 | E | $1.21 | $0.95 |
| LT1761ES5-5 | SOT-23 | E | $1.10 | |
| LT1761ES5-5#PBF | SOT-23 | E | $1.10 | |
| LT1761ES5-5#TR | SOT-23 | E | $1.10 | $0.95 |
| LT1761ES5-5#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-5#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-5#TRPBF | SOT-23 | E | $1.10 | $0.95 |
| LT1761ES5-BYP | SOT-23 | E | $1.10 | |
| LT1761ES5-BYP#PBF | SOT-23 | E | $1.10 | |
| LT1761ES5-BYP#TR | SOT-23 | E | $1.10 | $0.95 |
| LT1761ES5-BYP#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-BYP#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-BYP#TRPBF | SOT-23 | E | $1.10 | $0.95 |
| LT1761ES5-SD | SOT-23 | E | $1.10 | |
| LT1761ES5-SD#PBF | SOT-23 | E | $1.10 | |
| LT1761ES5-SD#TR | SOT-23 | E | $1.10 | $0.95 |
| LT1761ES5-SD#TRM | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-SD#TRMPBF | SOT-23 | E | $1.21 | $0.97 |
| LT1761ES5-SD#TRPBF | SOT-23 | E | $1.10 | $0.95 |
| LT1761IS5-1.2#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-1.2#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-1.2#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-1.5#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-1.5#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-1.5#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-1.8#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-1.8#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-1.8#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-2.5#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-2.5#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-2.5#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-2.8#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-2.8#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-2.8#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-2#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-2#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-2#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-3.3#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-3.3#TRM | SOT-23 | I | ||
| LT1761IS5-3.3#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-3.3#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-3#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-3#TRM | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-3#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-3#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-5#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-5#TRM | SOT-23 | I | ||
| LT1761IS5-5#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-5#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-BYP#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-BYP#TRM | SOT-23 | I | ||
| LT1761IS5-BYP#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-BYP#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761IS5-SD#PBF | SOT-23 | I | $1.50 | |
| LT1761IS5-SD#TRMPBF | SOT-23 | I | $1.50 | $1.10 |
| LT1761IS5-SD#TRPBF | SOT-23 | I | $1.50 | $1.05 |
| LT1761MPS5-1.8#TRMPBF | SOT-23 | MP | $2.51 | $1.81 |
| LT1761MPS5-1.8#TRPBF | SOT-23 | MP | $2.51 | $1.76 |
| LT1761MPS5-3.3#PBF | SOT-23 | MP | $2.51 | |
| LT1761MPS5-3.3#TRMPBF | SOT-23 | MP | $2.51 | $1.81 |
| LT1761MPS5-3.3#TRPBF | SOT-23 | MP | $2.51 | $1.76 |
| LT1761MPS5-5#PBF | SOT-23 | MP | $2.51 | |
| LT1761MPS5-5#TR | SOT-23 | MP | $2.51 | $1.76 |
| LT1761MPS5-5#TRM | SOT-23 | MP | $2.51 | $1.81 |
| LT1761MPS5-5#TRMPBF | SOT-23 | MP | $2.51 | $1.81 |
| LT1761MPS5-5#TRPBF | SOT-23 | MP | $2.51 | $1.76 |
