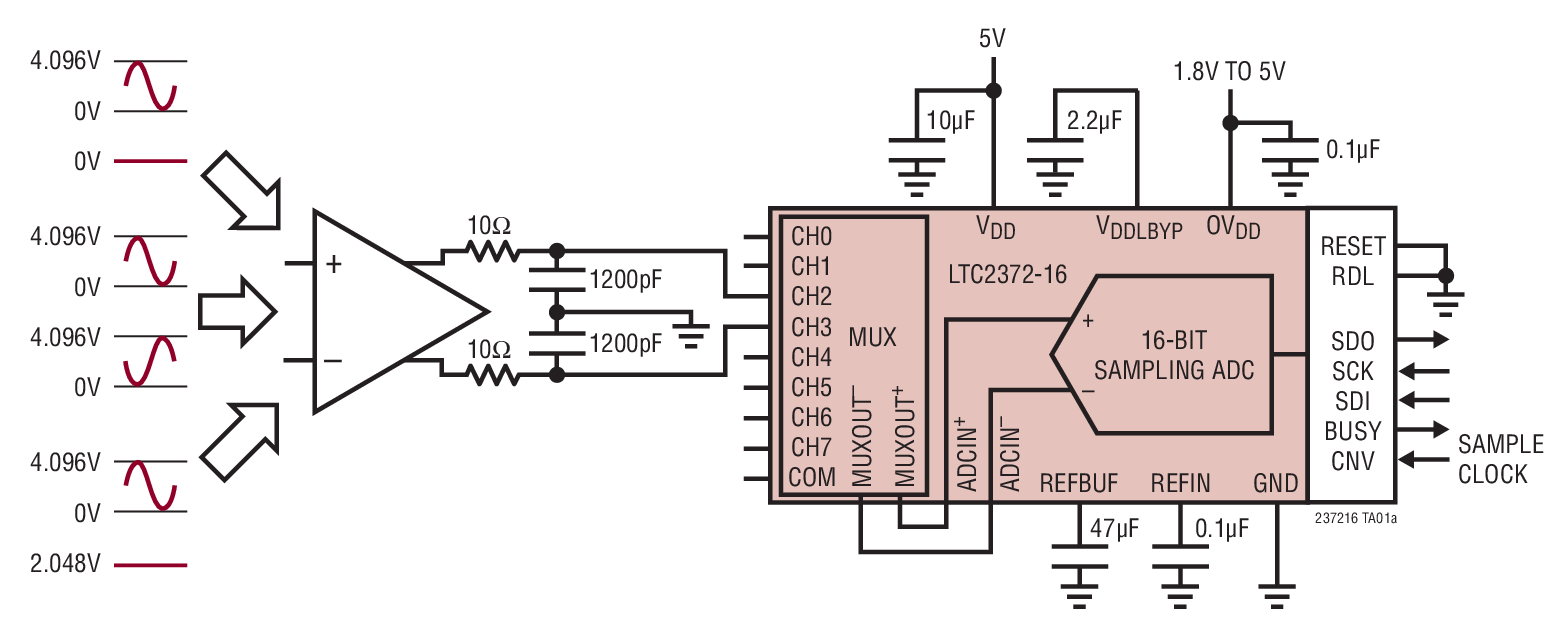

LTC2372-16典型应用图例一

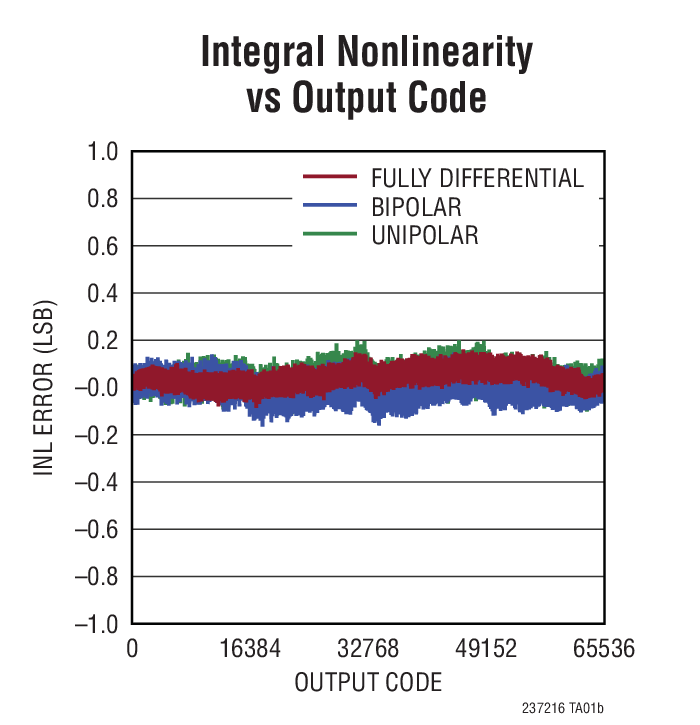

LTC2372-16典型应用图例二
LTC2372-16 - 封装图解：

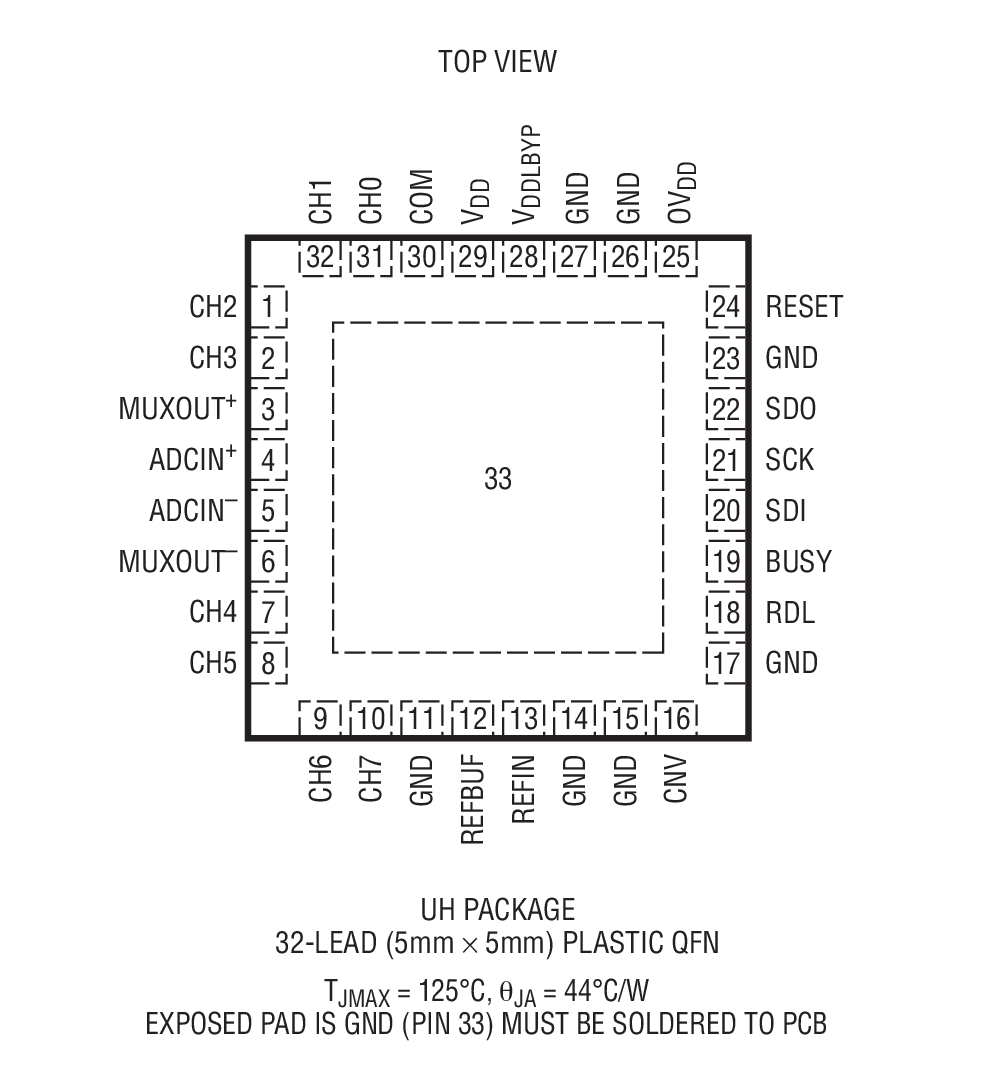

LTC2372-16封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2372-16介绍

LTC2372-16 - LTC2372-16是具 96dB SNR 的 16 位、500ksps、8 通道 SAR ADC

LTC2372-16是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2372-16是LTC2372-16是具 96dB SNR 的 16 位、500ksps、8 通道 SAR ADC，本站介绍了LTC2372-16的封装应用图解、特点和优点、功能等，并给出了与LTC2372-16相关的LINEAR元器件型号供参考。

LTC2372-16 - LTC2372-16是具 96dB SNR 的 16 位、500ksps、8 通道 SAR ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2372-16 - 具 96dB SNR 的 16 位、500ksps、8 通道 SAR ADC

LTC2372-16 - 具 96dB SNR 的 16 位、500ksps、8 通道 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2372-16 是一款低噪声、高速、8通道 16 位逐次逼近型寄存器 (SAR) ADC。LTC2372-16 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2372-16 在所有输入范围内均实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB (全差分) / 93.5dB (伪差分) SNR (典型值)。

LTC2372-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2372-16 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2372-16 的功耗仅为 27mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2372-16 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。

特点
  • 500ksps 吞吐速率
  • 16 位分辨率，无漏失码
  • 具可选输入范围的 8 通道多路复用器 全差分 (±4.096V) 伪差分单极 (0V 至 4.096V) 伪差分双极 (±2.048V)
  • INL：1LSB (最大值)
  • SNR：在 fIN = 1kHz 时的典型值为 96dB (全差分) / 93.5dB (伪差分)
  • THD：在 fIN = 1kHz 时的典型值为 -110dB
  • 可编程排序器
  • 可选的数字增益压缩
  • 具有 1.8V 至 5V I/O 电压的单 5V 电源
  • SPI 兼容型串行 I/O
  • 内置 2.048V 基准和基准缓冲器
  • 无流水线延迟，无周期延迟
  • 功率耗散：27mW (典型值)
  • 保证运作至 125°C
  • 32 引脚 5mm x 5mm QFN 封装
    • 应用
  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE (自动测试设备)
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2372CUH-16#PBF 5x5 QFN-32 C $12.79 $8.95
    LTC2372CUH-16#TRPBF 5x5 QFN-32 C $12.85 $9.01
    LTC2372HUH-16#PBF 5x5 QFN-32 H $16.91 $11.84
    LTC2372HUH-16#TRPBF 5x5 QFN-32 H $16.97 $11.90
    LTC2372IUH-16#PBF 5x5 QFN-32 I $14.70 $10.29
    LTC2372IUH-16#TRPBF 5x5 QFN-32 I $14.76 $10.35
