当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3686
LT3686技术文档下载：
LT3686技术文档产品手册下载
LT3686 - 典型应用图例：

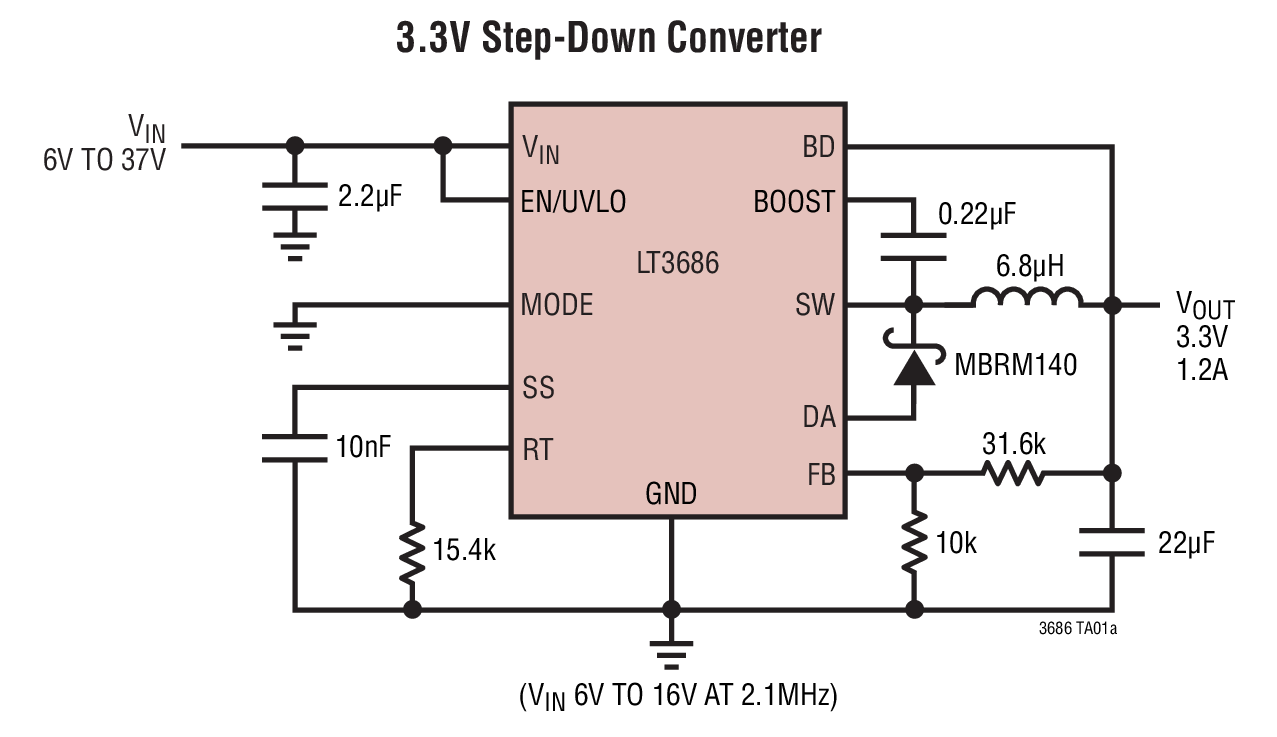

LT3686典型应用图例一

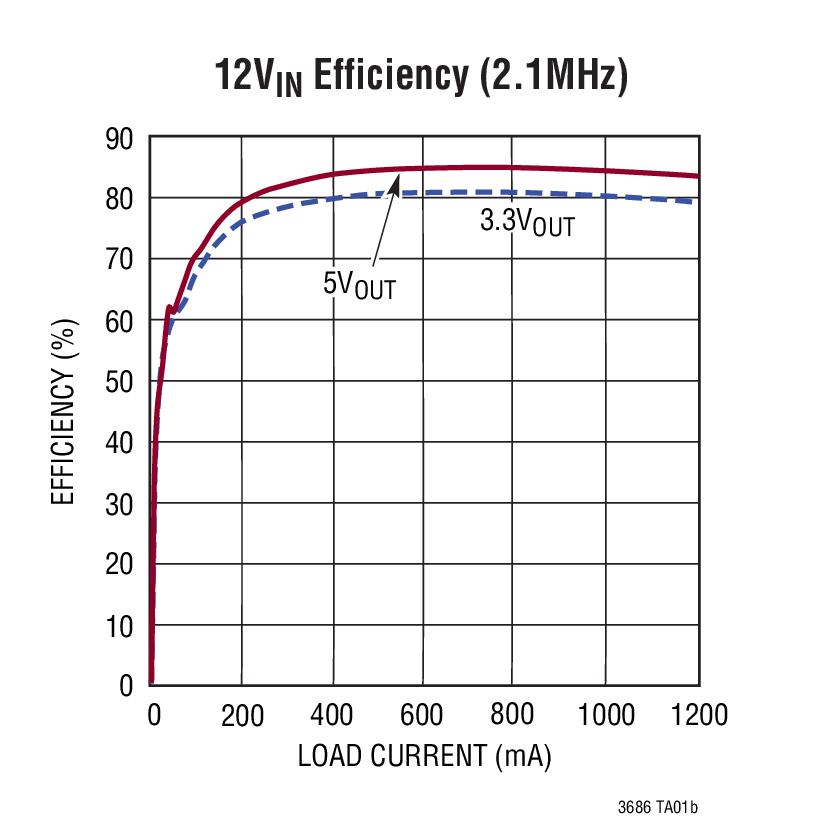

LT3686典型应用图例二
LT3686 - 封装图解：

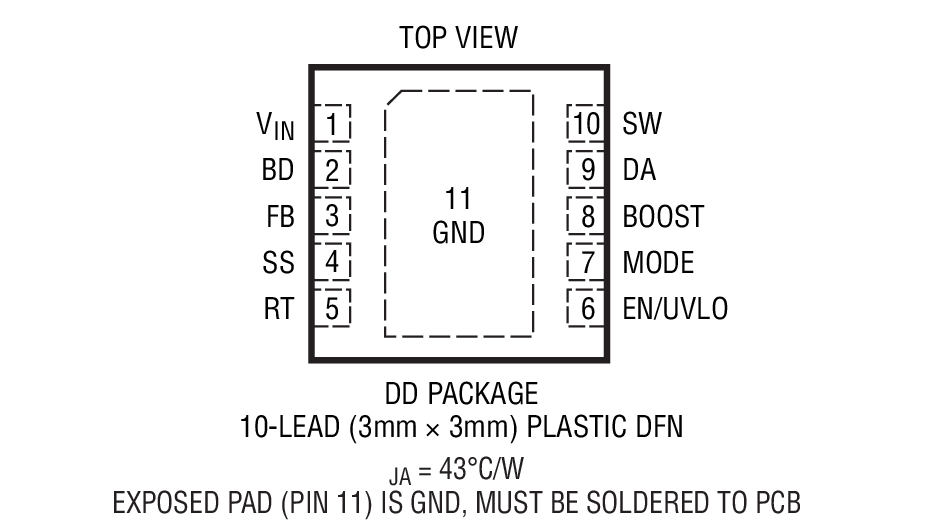

LT3686封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3686介绍

LT3686 - LT3686是采用 3mm x 3mm DFN 封装的 37V/1.2A 降压型稳压器

LT3686是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT3686是LT3686是采用 3mm x 3mm DFN 封装的 37V/1.2A 降压型稳压器，本站介绍了LT3686的封装应用图解、特点和优点、功能等，并给出了与LT3686相关的LINEAR元器件型号供参考。

LT3686 - LT3686是采用 3mm x 3mm DFN 封装的 37V/1.2A 降压型稳压器 - 内部开关电源降压 - 航天和严酷环境 - 凌力尔特

LT3686 - 采用 3mm x 3mm DFN 封装的 37V/1.2A 降压型稳压器

LT3686 - 采用 3mm x 3mm DFN 封装的 37V/1.2A 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT3686 是一款电流模式、PWM 降压型 DC/DC 转换器，具有一个内部 1.2A 电源开关，采用 10 引脚 3mm x 3mm DFN 封装。3.6V 至 37V 的宽输入范围使 LT3686 适合于调节来自多种电源的功率，包括 24V 工业电源和汽车电池。该器件具有很高的最大频率，因此允许使用纤巧型电感器和电容器，从而造就了非常小巧的解决方案。高于 AM 波段的工作频率避免了对无线电接收的干扰，因而使 LT3686 特别适合于汽车应用。

逐周期电流限制和 DA 电流检测功能针对故障情况时提供了保护作用。软起动和频率折返消除了启动期间的输入浪涌电流。在轻负载时，一个位于输出端上的任选内部稳压有效负载通过 BD 引脚将 LT3686 保持于最高开关频率，从而在高于音频和 AM 波段的频率条件下实现低和可预知的输出纹波。由于采用了内部补偿电路和一个内部升压二极管，所以减少了外部元件数目。

特点
  • 宽输入范围： 工作时为 3.6V 至 37V 过压闭锁功能可保护电路安全承受 55V 瞬态
  • 低的最小接通时间： 将 16VIN 转换至 3.3VOUT (在 2MHz)
  • 1.2A 输出电流
  • 可调频率：300kHz 至 2.5MHz
  • 在轻负载时执行恒定开关频率操作
  • 跟踪和软起动功能
  • 精准的 UVLO (欠压闭锁)
  • 抗短路能力
  • 停机模式中的 IQ < 1μA
  • 内部进行补偿
  • 10 引脚 3mm x 3mm DFN 封装
    • 应用
  • 汽车系统
  • 电池供电型设备
  • 墙上变压器调节
  • 分布式电源调节
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3686EDD#PBF 3x3 DFN-10 E $3.57 $2.50
    LT3686EDD#TRPBF 3x3 DFN-10 E $2.56
    LT3686HDD#PBF 3x3 DFN-10 H $4.33 $3.03
    LT3686HDD#TRPBF 3x3 DFN-10 H $3.09
    LT3686IDD#PBF 3x3 DFN-10 I $3.97 $2.78
    LT3686IDD#TRPBF 3x3 DFN-10 I $2.84
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LT3686A - 采用 3mm x 3mm DFN 和 MSE 封装的 37V/1.2A 降压型稳压器
  • LT3505 - 采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器
  • LT3971 - 具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器
  • LT3991 - 具2.8μA 静态电流的 55V、1.2A 降压型稳压器
  • LTC3646 / LTC3646-1 - 40V、1A、同步降压型稳压器
  • LT3580 - 具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器
  • LTC3600 - 15V、1.5A、同步轨至轨单电阻器降压型稳压器
  • LT3502/LT3502A - 采用 2mm x 2mm DFN 封装的 1.1MHz/2.2MHz、500mA 降压型稳压
  • LT3503 - 1A, 2.2MHz Step-Down Switching Regulator in 2mm x 3mm DFN
  • LT3682 - 1A、微功率、降压型开关稳压器
