    当前位置：Linear公司 > > 凌力尔特芯片 >> LTC6993-2
    LTC6993-2技术文档下载：
    LTC6993-2技术文档产品手册下载
    LTC6993-2 - 典型应用图例：

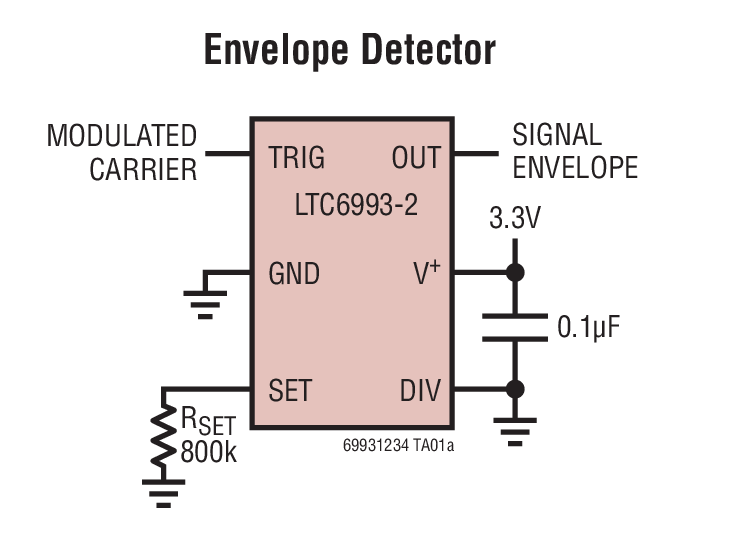

    LTC6993-2典型应用图例一

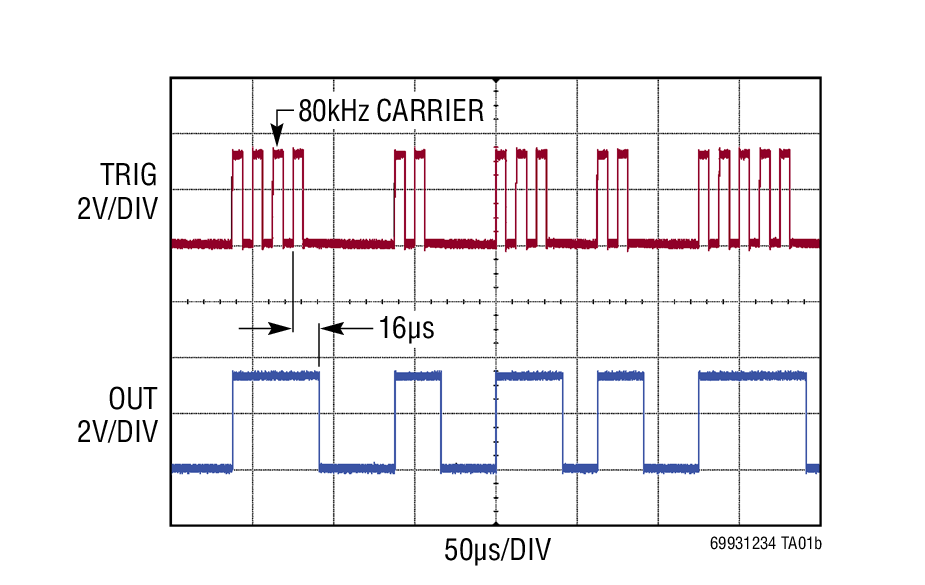

    LTC6993-2典型应用图例二
    LTC6993-2 - 封装图解：

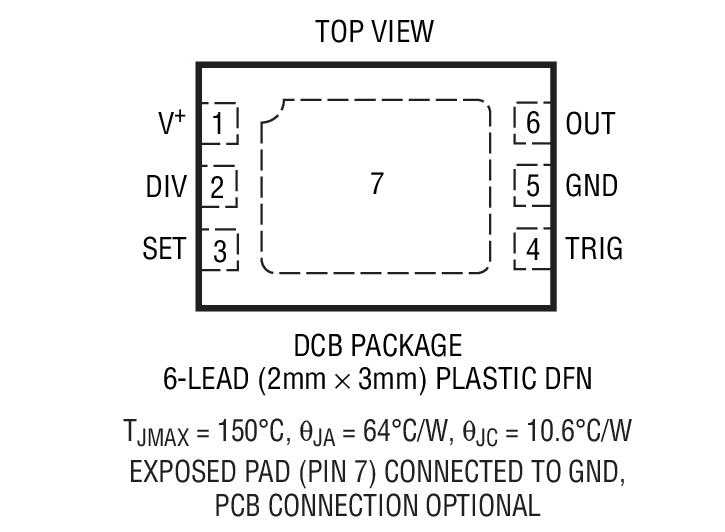

    LTC6993-2封装图解一

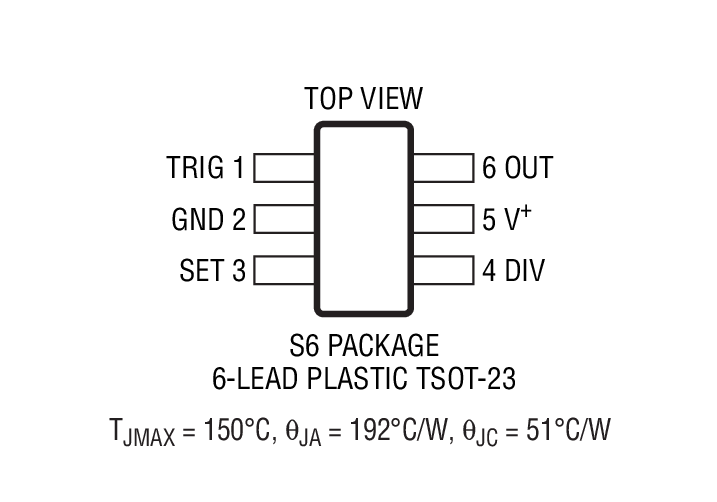

    LTC6993-2封装图解二
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LTC6993-2介绍
    LTC6993-2 - LTC6993-2是TimerBlox：单稳脉冲发生器 (单触发)

    LTC6993-2是Linear公司的一款TimerBlox产品，LTC6993-2是TimerBlox：单稳脉冲发生器 (单触发)，本站介绍了LTC6993-2的封装应用图解、特点和优点、功能等，并给出了与LTC6993-2相关的凌力尔特元器件型号供参考。

    LTC6993-2 - TimerBlox：单稳脉冲发生器 (单触发)

    LTC6993 - TimerBlox：单稳脉冲发生器 (单触发) - Linear Technology（凌力尔特）

    功能描述

    LTC6993 是一款单稳多谐振荡器 (亦称为 “单触发” 脉冲发生器)，具有一个 1μs 至 33.6s 的可编程脉冲宽度。LTC6993 隶属于 TimerBlox 通用型硅定时器件系列。

    单个电阻器 RSET 负责设置 LTC6993 的内部主振荡器频率，从而设置 LTC6993 的时基。输出脉冲宽度由该主振荡器和一个内部时钟分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值)。

    输出脉冲由触发器输入端 (TRIG) 上的一个转换来启动。每种 LTC6993 器件都可配置为产生正或负输出脉冲。 LTC6993 具有 4 种版本，以提供不同的触发信号极性及再触发能力。

    LTC6993 还能够通过一个单独的控制电压来动态调整输出的脉冲宽度。

    有关 LTC6993 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。


    特点
  • 脉冲宽度范围：1μs 至 33.6s
  • 利用 1~3 个电阻器进行配置
  • 最大脉冲宽度误差： － <2.3% (对于脉冲宽度 >512μs) － <3.4% (对于脉冲宽度 = 8μs 至 512μs) － <4.9% (对于脉冲宽度 = 1μs 至 8μs)
  • 可以提供 4 种 LTC6993 选项： － 上升沿或下降沿触发器 － 可再触发或不可再触发
  • 可针对正或负输出脉冲进行配置
  • 快速恢复时间
  • 2.25V 至 5.5V 单电源操作
  • 70μA 电源电流 (在 10μs 脉冲宽度)
  • 500μs 启动时间
  • CMOS 输出驱动器可供应 / 吸收 20mA 电流
  • –55°C 至 125°C 工作温度范围
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装
    • 应用
  • 看门狗定时器
  • 鉴频器
  • 丢失脉冲检测器
  • 包络检波
  • 高振动、高加速度环境
  • 便携式和电池供电型设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6993CDCB-1#PBF 2x3 DFN-6 C $1.88
    LTC6993CDCB-1#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6993CDCB-1#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6993CDCB-2#PBF 2x3 DFN-6 C $1.88
    LTC6993CDCB-2#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6993CDCB-2#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6993CDCB-3#PBF 2x3 DFN-6 C $1.88
    LTC6993CDCB-3#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6993CDCB-3#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6993CDCB-4#PBF 2x3 DFN-6 C $1.88
    LTC6993CDCB-4#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6993CDCB-4#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6993CS6-1#PBF SOT-23 C $1.88
    LTC6993CS6-1#TRMPBF SOT-23 C $1.88 $1.40
    LTC6993CS6-1#TRPBF SOT-23 C $1.88 $1.35
    LTC6993CS6-2#PBF SOT-23 C $1.88
    LTC6993CS6-2#TRMPBF SOT-23 C $1.88 $1.40
    LTC6993CS6-2#TRPBF SOT-23 C $1.88 $1.35
    LTC6993CS6-3#PBF SOT-23 C $1.88
    LTC6993CS6-3#TRMPBF SOT-23 C $1.88 $1.40
    LTC6993CS6-3#TRPBF SOT-23 C $1.88 $1.35
    LTC6993CS6-4#PBF SOT-23 C $1.88
    LTC6993CS6-4#TRMPBF SOT-23 C $1.88 $1.40
    LTC6993CS6-4#TRPBF SOT-23 C $1.88 $1.35
    LTC6993HDCB-1#PBF 2x3 DFN-6 H $2.63
    LTC6993HDCB-1#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6993HDCB-1#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6993HDCB-2#PBF 2x3 DFN-6 H $2.63
    LTC6993HDCB-2#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6993HDCB-2#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6993HDCB-3#PBF 2x3 DFN-6 H $2.63
    LTC6993HDCB-3#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6993HDCB-3#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6993HDCB-4#PBF 2x3 DFN-6 H $2.63
    LTC6993HDCB-4#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6993HDCB-4#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6993HS6-1#PBF SOT-23 H $2.63
    LTC6993HS6-1#TR SOT-23 H $2.63 $1.89
    LTC6993HS6-1#TRMPBF SOT-23 H $2.63 $1.94
    LTC6993HS6-1#TRPBF SOT-23 H $2.63 $1.89
    LTC6993HS6-2#PBF SOT-23 H $2.63
    LTC6993HS6-2#TRMPBF SOT-23 H $2.63 $1.94
    LTC6993HS6-2#TRPBF SOT-23 H $2.63 $1.89
    LTC6993HS6-3#PBF SOT-23 H $2.63
    LTC6993HS6-3#TRMPBF SOT-23 H $2.63 $1.94
    LTC6993HS6-3#TRPBF SOT-23 H $2.63 $1.89
    LTC6993HS6-4#PBF SOT-23 H $2.63
    LTC6993HS6-4#TRMPBF SOT-23 H $2.63 $1.94
    LTC6993HS6-4#TRPBF SOT-23 H $2.63 $1.89
    LTC6993IDCB-1#PBF 2x3 DFN-6 I $2.16
    LTC6993IDCB-1#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6993IDCB-1#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6993IDCB-2#PBF 2x3 DFN-6 I $2.16
    LTC6993IDCB-2#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6993IDCB-2#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6993IDCB-3#PBF 2x3 DFN-6 I $2.16
    LTC6993IDCB-3#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6993IDCB-3#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6993IDCB-4#PBF 2x3 DFN-6 I $2.16
    LTC6993IDCB-4#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6993IDCB-4#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6993IS6-1#PBF SOT-23 I $2.16
    LTC6993IS6-1#TRMPBF SOT-23 I $2.16 $1.60
    LTC6993IS6-1#TRPBF SOT-23 I $2.16 $1.55
    LTC6993IS6-2#PBF SOT-23 I $2.16
    LTC6993IS6-2#TRMPBF SOT-23 I $2.16 $1.60
    LTC6993IS6-2#TRPBF SOT-23 I $2.16 $1.55
    LTC6993IS6-3#PBF SOT-23 I $2.16
    LTC6993IS6-3#TRMPBF SOT-23 I $2.16 $1.60
    LTC6993IS6-3#TRPBF SOT-23 I $2.16 $1.55
    LTC6993IS6-4#PBF SOT-23 I $2.16
    LTC6993IS6-4#TRMPBF SOT-23 I $2.16 $1.60
    LTC6993IS6-4#TRPBF SOT-23 I $2.16 $1.55
    LTC6993MPS6-1#PBF SOT-23 MP $5.64
    LTC6993MPS6-1#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6993MPS6-1#TRPBF SOT-23 MP $5.64 $4.05
    LTC6993MPS6-2#PBF SOT-23 MP $5.64
    LTC6993MPS6-2#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6993MPS6-2#TRPBF SOT-23 MP $5.64 $4.05
    LTC6993MPS6-3#PBF SOT-23 MP $5.64
    LTC6993MPS6-3#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6993MPS6-3#TRPBF SOT-23 MP $5.64 $4.05
    LTC6993MPS6-4#PBF SOT-23 MP $5.64
    LTC6993MPS6-4#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6993MPS6-4#TRPBF SOT-23 MP $5.64 $4.05
