LTC2951-1技术文档下载:
LTC2951-1技术文档产品手册下载
LTC2951-1 - 典型应用图例:

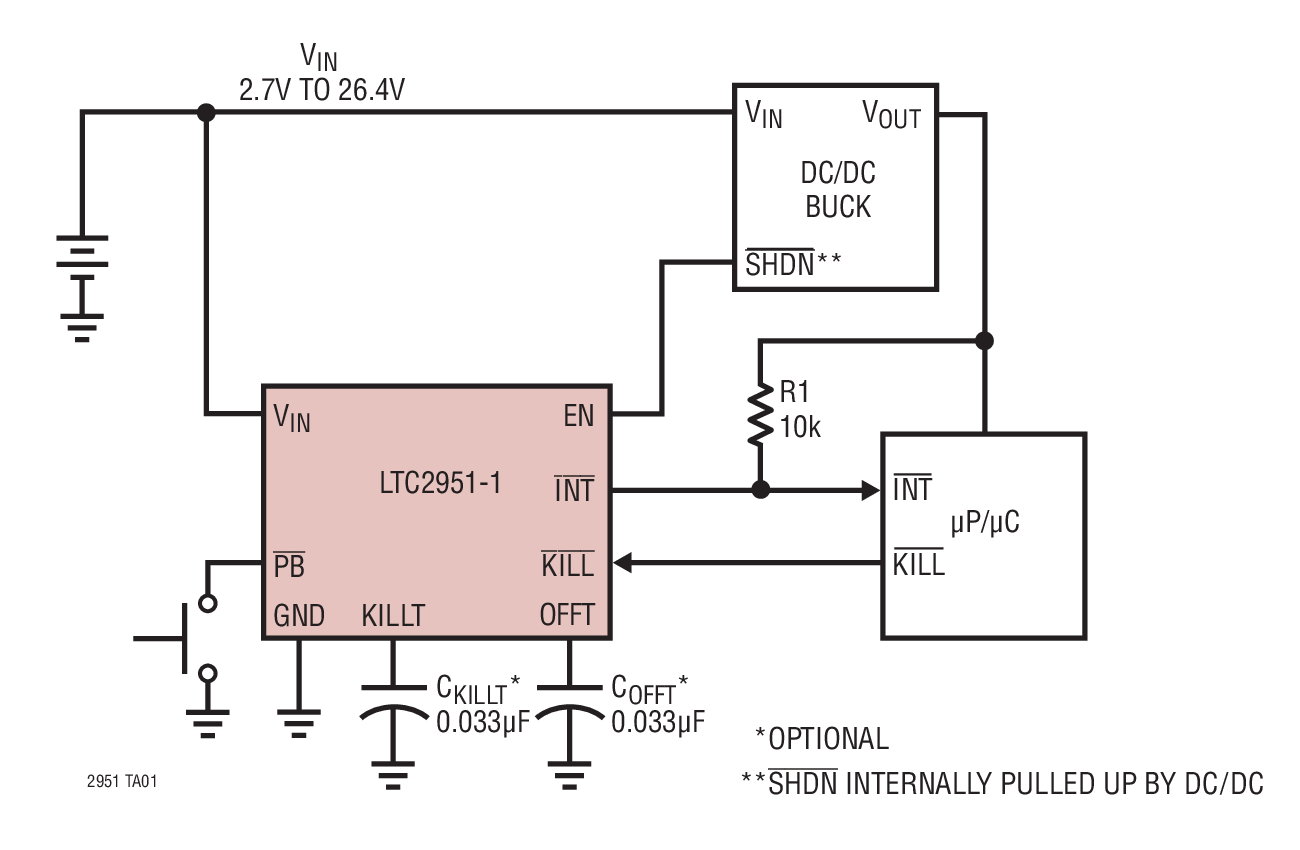

LTC2951-1典型应用图例一

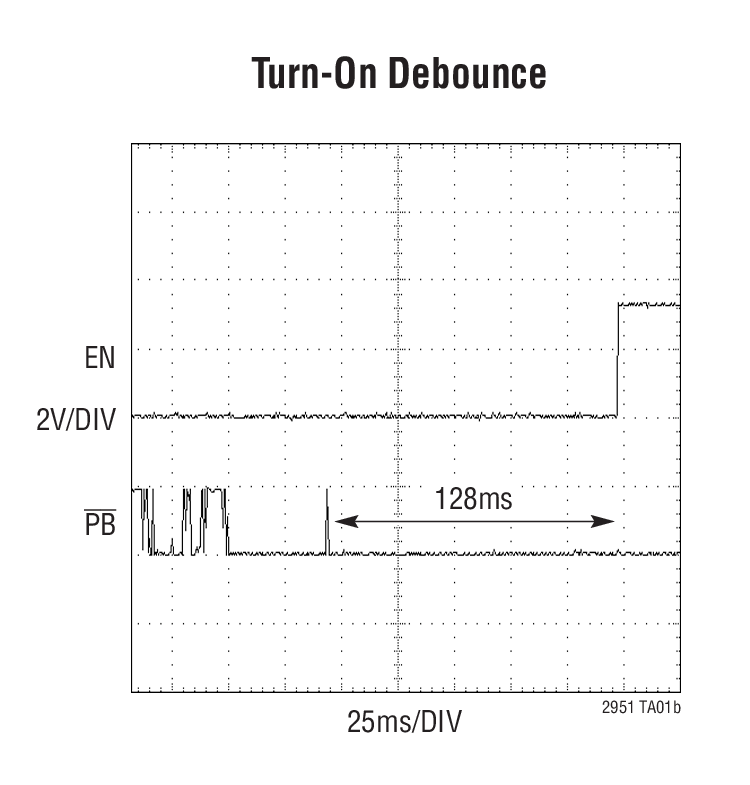

LTC2951-1典型应用图例二
LTC2951-1 - 封装图解:

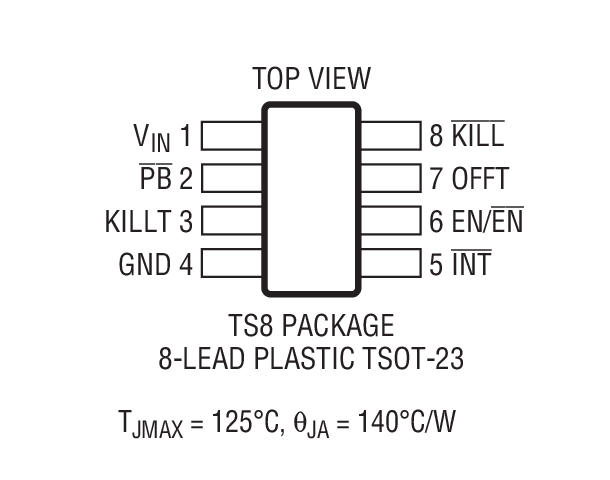

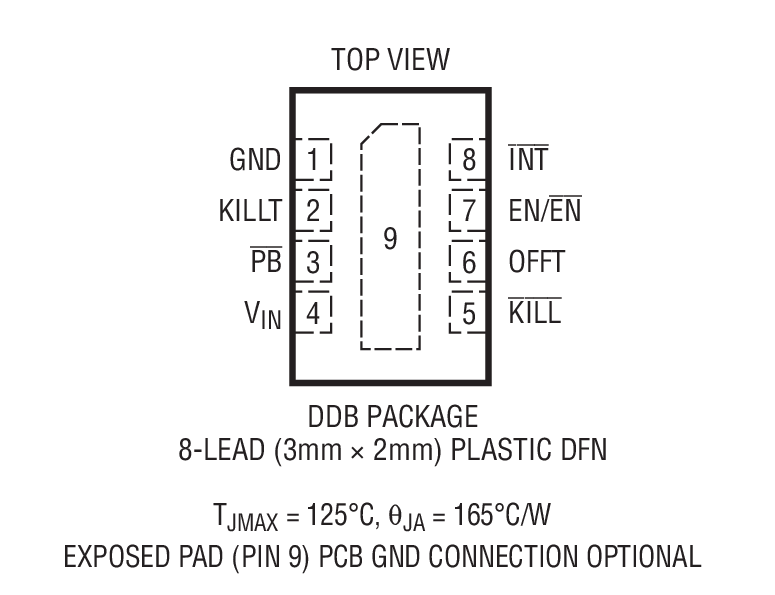

LTC2951-1封装图解一
LTC2951-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2951-1介绍
LTC2951-1 - LTC2951-1是按钮接通/关断控制器

LTC2951-1是Linear公司的一款按钮控制器产品,LTC2951-1是按钮接通/关断控制器,本站介绍了LTC2951-1的封装应用图解、特点和优点、功能等,并给出了与LTC2951-1相关的凌力尔特元器件型号供参考。

LTC2951-1 - 按钮接通/关断控制器

LTC2951-1 / LTC2951-2 - 按钮接通/关断控制器 - Linear Technology(凌力尔特)

功能描述

LTC2951 是一款微功率、宽输入电压范围、按钮接通/关断控制器。该器件包含一个用于控制一个漏极开路使能输出的电平变换按钮输入。按钮关断防反跳时间可从外部进行设置,而接通防反跳时间则固定于 128ms。一个简单的微处理器接口为在断电之前进行正确的系统内务处理创造了条件。在系统故障条件下,一个可调 KILL 超时延迟可确保正确的断电。

LTC2951 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作,以适应各种各样的输入电源。非常低的静态电流 (典型值为 6µA) 使得 LTC2951 成为电池供电型应用的理想选择。该器件有两种版本,以提供正使能极性或负使能极性。器件的封装型式为 8 引脚 3mm x 2mm DFN 和 ThinSOT。

特点
  • 可调型按钮防反跳和延迟定时器
  • 低电源电流:6µA
  • 宽工作电压范围:2.7V 至 26.4V
  • EN 输出 (LTC2951-1) 提供了 DC/DC 转换器控制
  • EN 输出 (LTC2951-2) 提供了电路断路器控制
  • 简单的接口提供了便利的微处理器停机功能
  • 具有内部上拉电阻器的高输入电压 PB 引脚
  • 在 PB 输入端上的±10kV ESD HBM
  • 在 KILL 比较器输入端上具有准确的 0.6V 门限
  • 采用 8 引脚 3mm x 2mm DFN 和 ThinSOTTM 封装
  • 应用
  • 便携式仪表
  • Blade 服务器
  • 便携式客户服务 PDA
  • 台式计算机和笔记本计算机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2951CDDB-1 3x2 DFN-8 C $2.59
    LTC2951CDDB-1#PBF 3x2 DFN-8 C $2.59
    LTC2951CDDB-1#TR 3x2 DFN-8 C $2.59 $1.81
    LTC2951CDDB-1#TRM 3x2 DFN-8 C $2.59 $1.86
    LTC2951CDDB-1#TRMPBF 3x2 DFN-8 C $2.59 $1.86
    LTC2951CDDB-1#TRPBF 3x2 DFN-8 C $2.59 $1.81
    LTC2951CDDB-2 3x2 DFN-8 C $2.59
    LTC2951CDDB-2#PBF 3x2 DFN-8 C $2.59
    LTC2951CDDB-2#TR 3x2 DFN-8 C $2.59 $1.81
    LTC2951CDDB-2#TRM 3x2 DFN-8 C $2.59 $1.86
    LTC2951CDDB-2#TRMPBF 3x2 DFN-8 C $2.59 $1.86
    LTC2951CDDB-2#TRPBF 3x2 DFN-8 C $2.59 $1.81
    LTC2951CTS8-1 SOT-23 C $2.59
    LTC2951CTS8-1#PBF SOT-23 C $2.59
    LTC2951CTS8-1#TR SOT-23 C $2.59 $1.81
    LTC2951CTS8-1#TRM SOT-23 C $2.59 $1.86
    LTC2951CTS8-1#TRMPBF SOT-23 C $2.59 $1.86
    LTC2951CTS8-1#TRPBF SOT-23 C $2.59 $1.81
    LTC2951CTS8-2 SOT-23 C $2.59
    LTC2951CTS8-2#PBF SOT-23 C $2.59
    LTC2951CTS8-2#TR SOT-23 C $2.59 $1.81
    LTC2951CTS8-2#TRM SOT-23 C $2.59 $1.86
    LTC2951CTS8-2#TRMPBF SOT-23 C $2.59 $1.86
    LTC2951CTS8-2#TRPBF SOT-23 C $2.59 $1.81
    LTC2951IDDB-1 3x2 DFN-8 I $3.04
    LTC2951IDDB-1#PBF 3x2 DFN-8 I $3.04
    LTC2951IDDB-1#TR 3x2 DFN-8 I $3.04 $2.16
    LTC2951IDDB-1#TRM 3x2 DFN-8 I $3.04 $2.21
    LTC2951IDDB-1#TRMPBF 3x2 DFN-8 I $3.04 $2.21
    LTC2951IDDB-1#TRPBF 3x2 DFN-8 I $3.04 $2.16
    LTC2951IDDB-2 3x2 DFN-8 I $3.04
    LTC2951IDDB-2#PBF 3x2 DFN-8 I $3.04
    LTC2951IDDB-2#TR 3x2 DFN-8 I $3.04 $2.16
    LTC2951IDDB-2#TRM 3x2 DFN-8 I $3.04 $2.21
    LTC2951IDDB-2#TRMPBF 3x2 DFN-8 I $3.04 $2.21
    LTC2951IDDB-2#TRPBF 3x2 DFN-8 I $3.04 $2.16
    LTC2951ITS8-1 SOT-23 I $3.04
    LTC2951ITS8-1#PBF SOT-23 I $3.04
    LTC2951ITS8-1#TR SOT-23 I $3.04 $2.16
    LTC2951ITS8-1#TRM SOT-23 I $3.04 $2.21
    LTC2951ITS8-1#TRMPBF SOT-23 I $3.04 $2.21
    LTC2951ITS8-1#TRPBF SOT-23 I $3.04 $2.16
    LTC2951ITS8-2 SOT-23 I $3.04
    LTC2951ITS8-2#PBF SOT-23 I $3.04
    LTC2951ITS8-2#TR SOT-23 I $3.04 $2.16
    LTC2951ITS8-2#TRM SOT-23 I $3.04 $2.21
    LTC2951ITS8-2#TRMPBF SOT-23 I $3.04 $2.21
    LTC2951ITS8-2#TRPBF SOT-23 I $3.04 $2.16
