LT1377 - 500kHz及1MHz高效率 1.5A开关稳压器

LT1377 - 500kHz及1MHz高效率 1.5A开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT1372 / LT1377 是单片高频开关稳压器。它们可工作于所有标准开关结构，包括升压、降压、反激、前馈、负输出及“Cuk”。硅片上包括一个 1.5A高效开关以及所有振荡器、控制与保护电路。LT1372 / LT1377 的所有功能均集成在 8 引脚 SO/PDIP封装之内。

LT1372 / LT1377 的典型静态电流仅为 4mA，并且比先前的器件有更高的效率。高频开关允许使用非常小的电感器。所有表面贴装组件所占用的线路板面积还不到 0.5 平方英寸。

新的设计技提高了灵活性，同时保持了使用简便性。开关电路易与外部逻辑电平信号源同步。在关断引脚上施加逻辑低电平可将电源电流减少到 12µA。独特的误差放大器电路可调整正或负的输出电压，同时保持简便的频率补偿技。非线性误差放大器的跨导减少了启动或过载恢复时的输出过冲。

特点

开关速度更快、效率更高

使用小型电感器：4.7µH

均为表面贴装器件

占板面积仅有 0.5 平方英寸

极低的最小电源电压：2.7V

静态电流：4mA (典型值)

电流受限功率开关：1.5A

可调整正输出或负输出

关断状态下的电源电流：12µA (典型值)

容易与外部同步

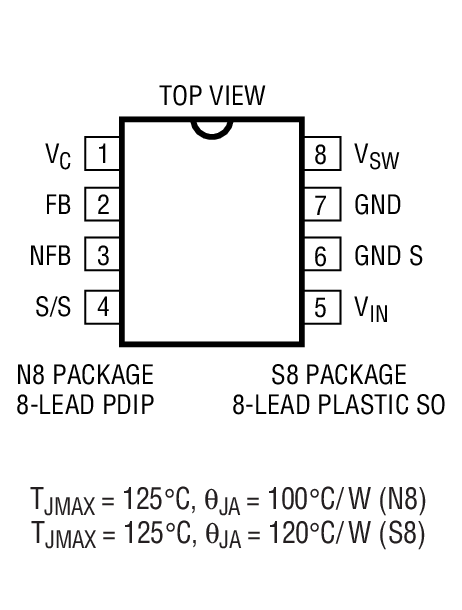

8 引脚 SO 或 PDIP 封装

应用

升压稳压器

CCFL 背光驱动器

便携计算机电源

多路输出反激式电源

负输出电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1377CS8	SO-8	C	$5.25	$4.20
LT1377CS8#PBF	SO-8	C	$5.25	$4.20
LT1377CS8#TR	SO-8	C		$4.26
LT1377CS8#TRPBF	SO-8	C		$4.26
LT1377IS8	SO-8	I	$6.35	$5.05
LT1377IS8#PBF	SO-8	I	$6.35	$5.05
LT1377IS8#TR	SO-8	I		$5.11
LT1377IS8#TRPBF	SO-8	I		$5.11
