LTC3577-4 - 高集成度便携式产品 PMIC

LTC3577-3 / LTC3577-4 - 高集成度便携式产品 PMIC - Linear Technology（凌力尔特）

功能描述

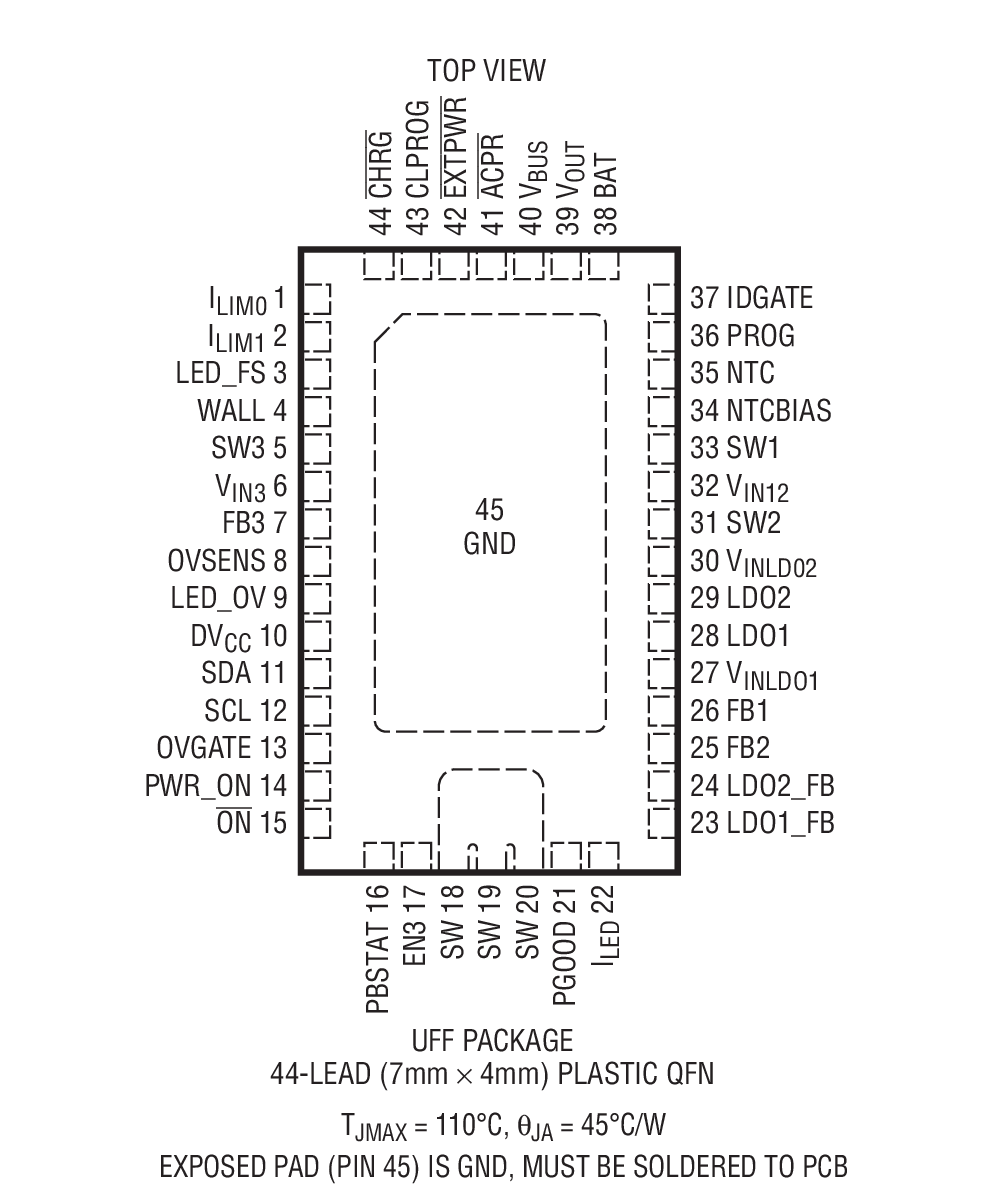

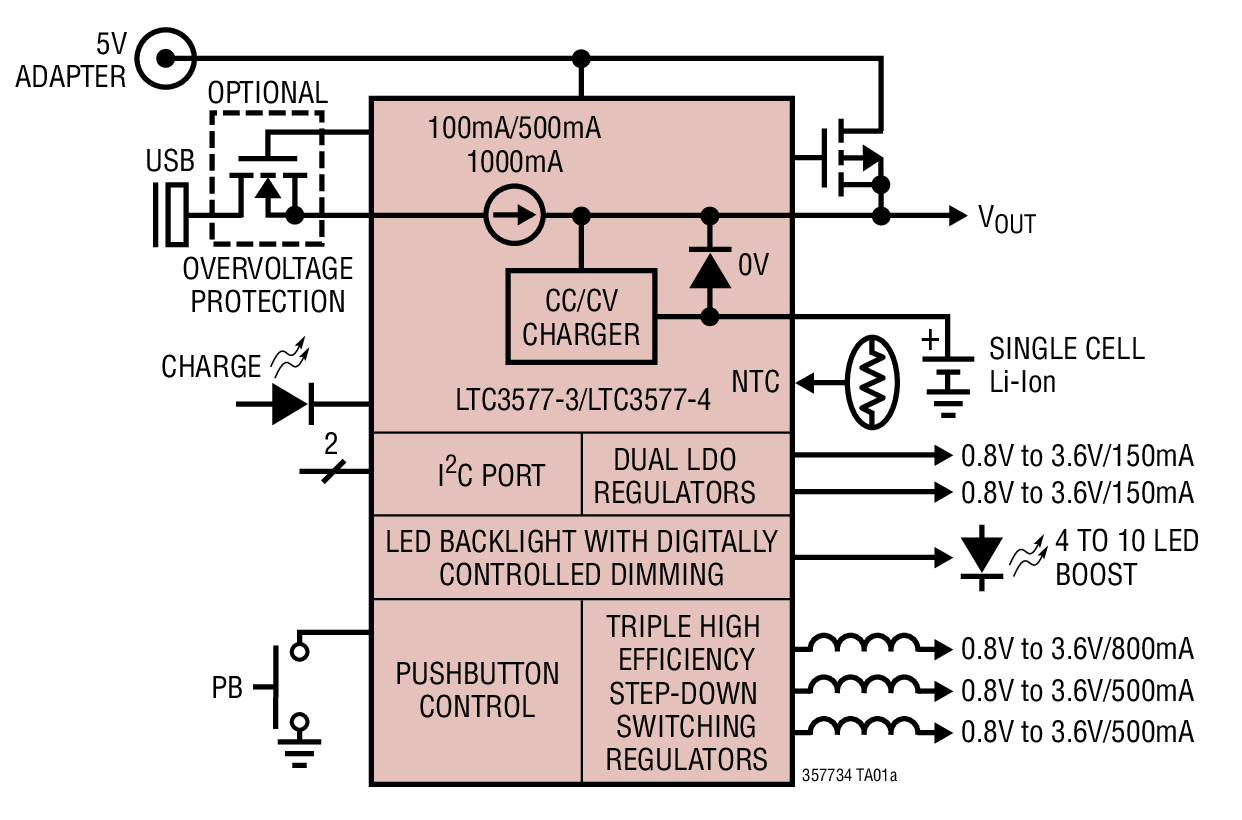

LTC3577-3 / LTC3577-4 是面向单节锂离子/ 锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护能力和众多其他内部保护功能。LTC3577-3 / LTC3577-4 专为从电流受限型电源 (例如：USB) 来进行准确充电而设计，运用的方法是自动减小充电电流，这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。LTC3577-3 / LTC3577-4 在高温条件下将降低电池电压，以改善安全性和可靠性。三个降压型开关稳压器和两个 LDO 提供了众多的可用电源。LTC3577-3 / LTC3577-4 还包括一个按钮输入，用于控制电源排序和系统复位。片上 LED 背光源升压电路能够驱动多达 10 个串联的 LED，并具有通过 I2C 输入来实现的通用型数字调光功能。LTC3577-3 / LTC3577-4 专为支持 SiRF Atlas IV 处理器而设计，并拥有不同于其他 LTC3577 版本的按钮定时和排序功能。LTC3577-3 / LTC3577-4 采用扁平 4mm x 7mm x 0.75mm 44 引脚 QFN 封装。

特点

具 “即时接通” 操作功能的全功能锂离子 / 锂聚合物电池充电器 / PowerPathTM 控制器

输出可调的三通道、高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)

I2C 可调型 SW 转换速率用于降低 EMI

高温电池电压下降可改善安全性和可靠性

用于 USB (VBUS) / 墙上适配器输入的过压保护控制器提供至 30V 的保护作用

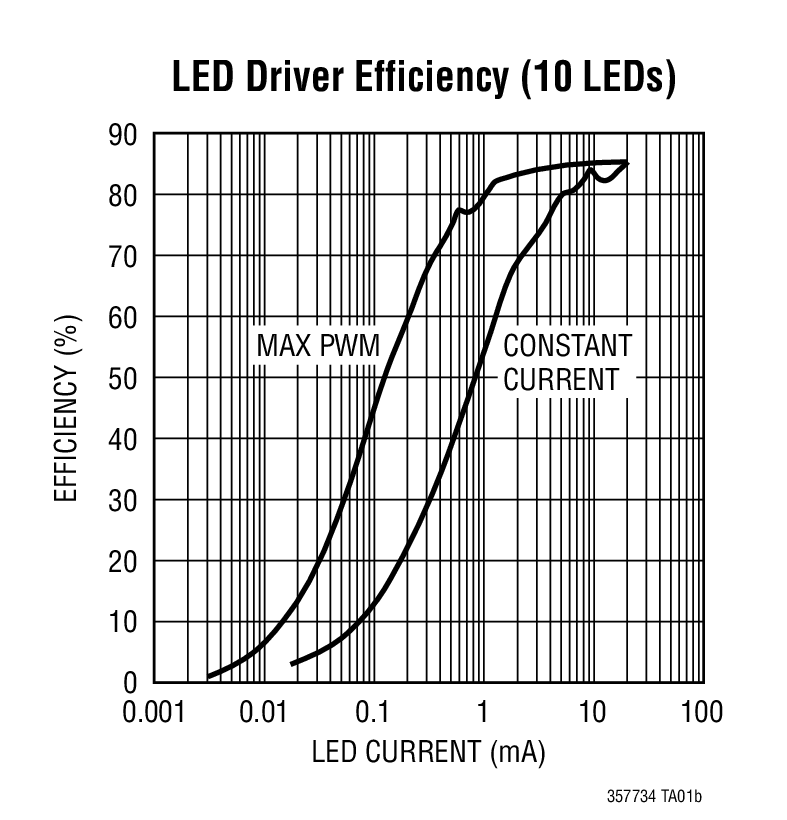

具 60dB 亮度控制范围和灰度等级 (通过 I2C 来实现) 的集成 40V 串联 LED 背光源驱动器

1.5A 最大充电电流和热限制

电池浮置电压 : 4.2V (LTC3577-3) 4.1V (LTC3577-4)

具系统复位功能的按钮接通 / 关断控制

双通道 150mA 电流限制 LDO

与 SiRF Atlas IV 处理器相兼容的启动定时
