当前位置:Linear公司 > > 凌力尔特芯片 >> LTM8056
LTM8056技术文档下载:
LTM8056技术文档产品手册下载
LTM8056 - 典型应用图例:

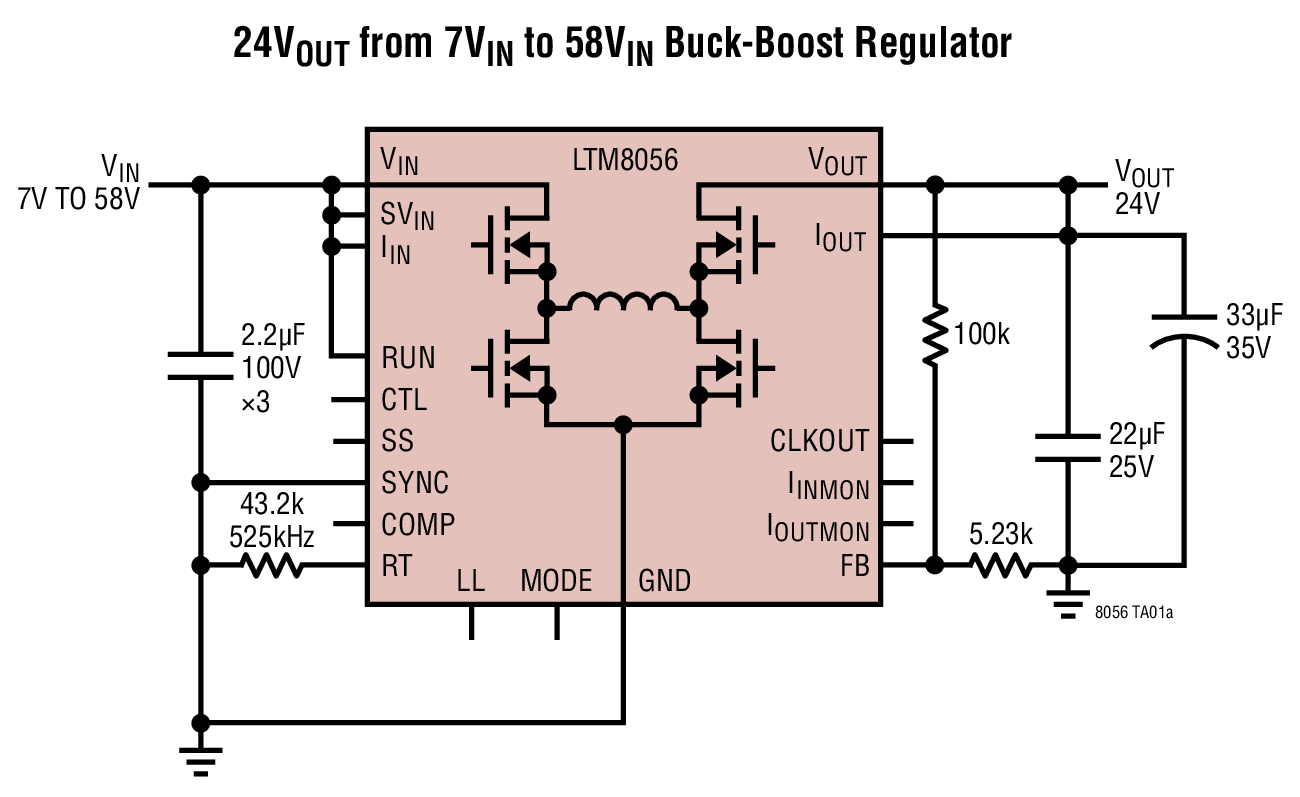

LTM8056典型应用图例一

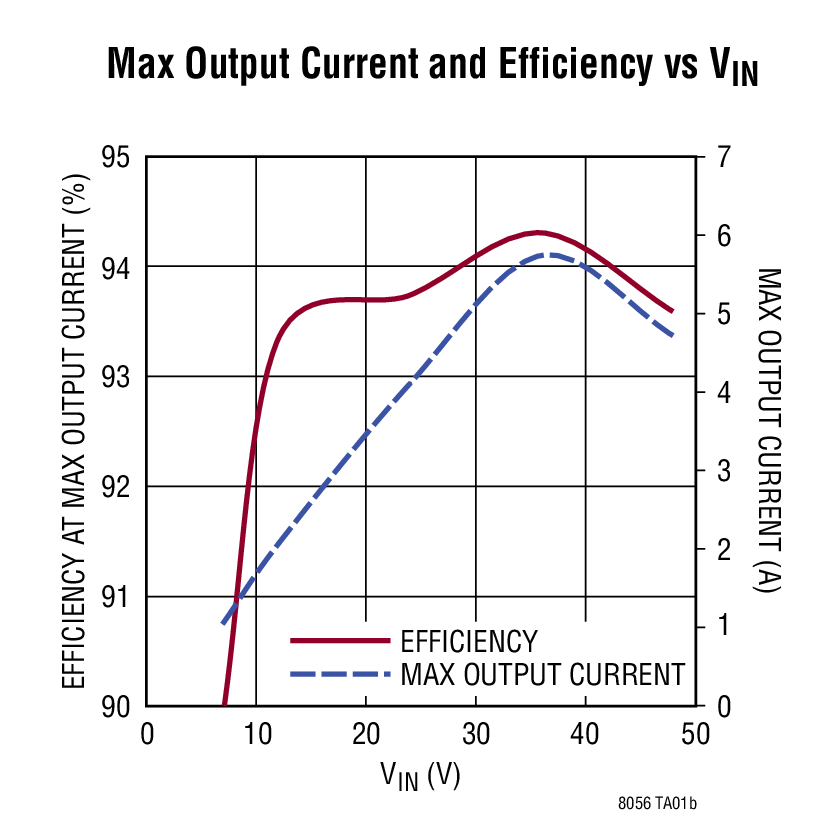

LTM8056典型应用图例二
LTM8056 - 封装图解:

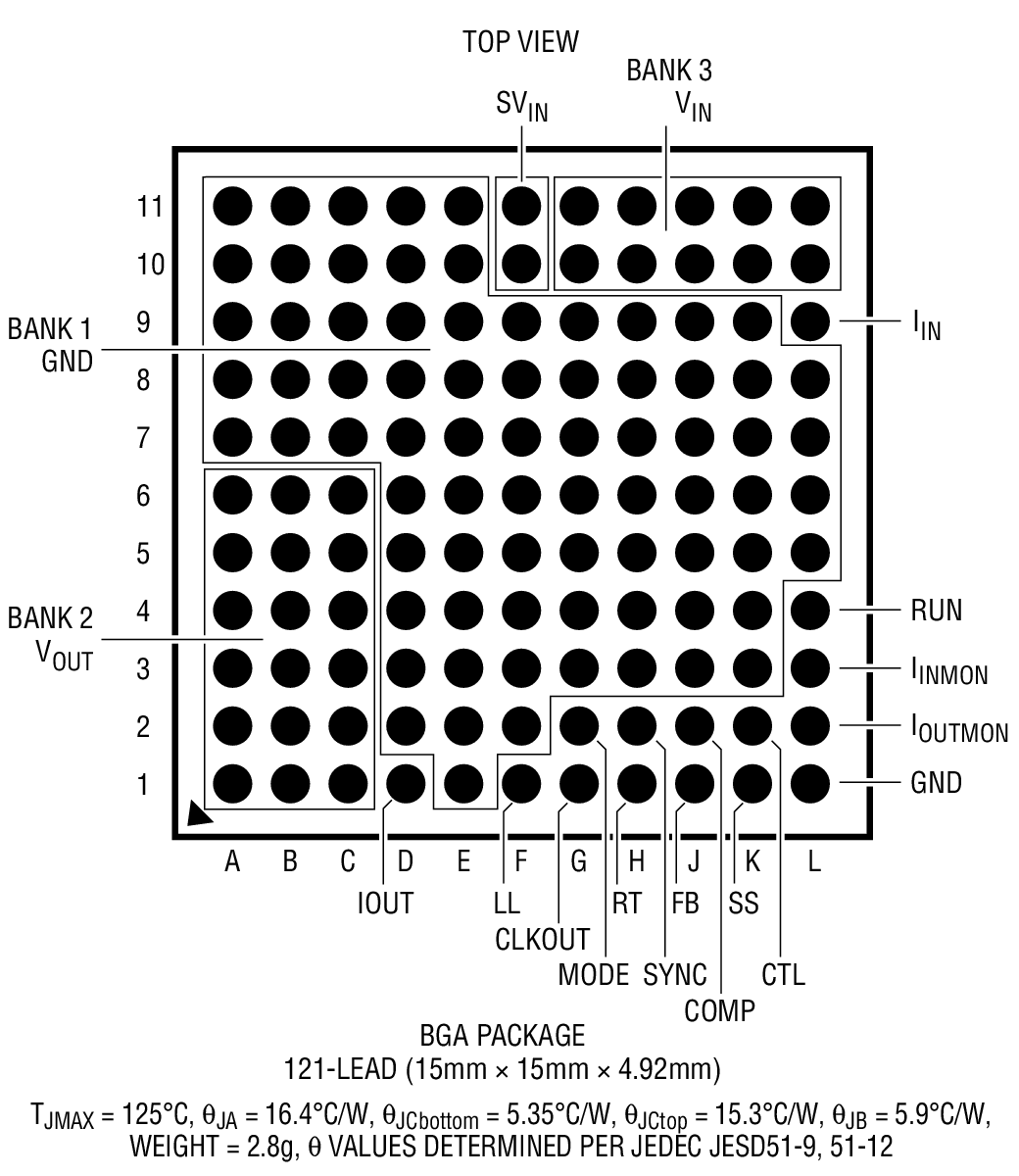

LTM8056封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM8056介绍
LTM8056 - LTM8056是58VIN、48VOUT 降压-升压型 μModule 稳压器

LTM8056是Linear公司的一款μModule 降压-升压型稳压器产品,LTM8056是58VIN、48VOUT 降压-升压型 μModule 稳压器,本站介绍了LTM8056的封装应用图解、特点和优点、功能等,并给出了与LTM8056相关的凌力尔特元器件型号供参考。

LTM8056 - 58VIN、48VOUT 降压-升压型 μModule 稳压器

LTM8056 - 58VIN、48VOUT 降压-升压型 μModule 稳压器 - Linear Technology(凌力尔特)

功能描述

LTM8056 是一款 58VIN、降压-升压型 μModule (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8056 可在一个 5V 至 58V 的输入电压范围内运作,并能够在 1.2V 至 48V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。

LTM8056 采用紧凑型模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8056 采用 SnPb 或符合 RoHS 标准的端子涂层。

特点
  • 完整的降压-升压型开关模式电源
  • 宽输入电压范围:5V 至 58V
  • 从 6VIN 产生 12V/1.7A 输出
  • 从 12VIN 产生 12V/3.4A 输出
  • 从 24VIN 产生 12V/5.4A 输出
  • 效率高达 96%
  • 可调输入和输出平均电流限值
  • 输入和输出电流监视器
  • 可通过并联以增加输出电流
  • 宽输出电压范围:1.2V 至 48V
  • 可选的开关频率:100kHz 至 800kHz
  • 可同步范围:200kHz 至 700kHz
  • 15mm x 15mm x 4.92mm BGA 封装
  • 应用
  • 高功率电池供电式设备
  • 工业控制
  • 太阳能供电型电压调节器
  • 太阳能供电型电池充电
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM8056EY#PBF 15mm x 15mm x 4.92mm BGA E $31.43 $22.00
    LTM8056IY 15mm x 15mm x 4.92mm BGA I $47.14 $33.00
    LTM8056IY#PBF 15mm x 15mm x 4.92mm BGA I $34.57 $24.20
    LTM8056MPY 15mm x 15mm x 4.92mm BGA MP $76.67 $53.67
    LTM8056MPY#PBF 15mm x 15mm x 4.92mm BGA MP $66.51 $46.56
