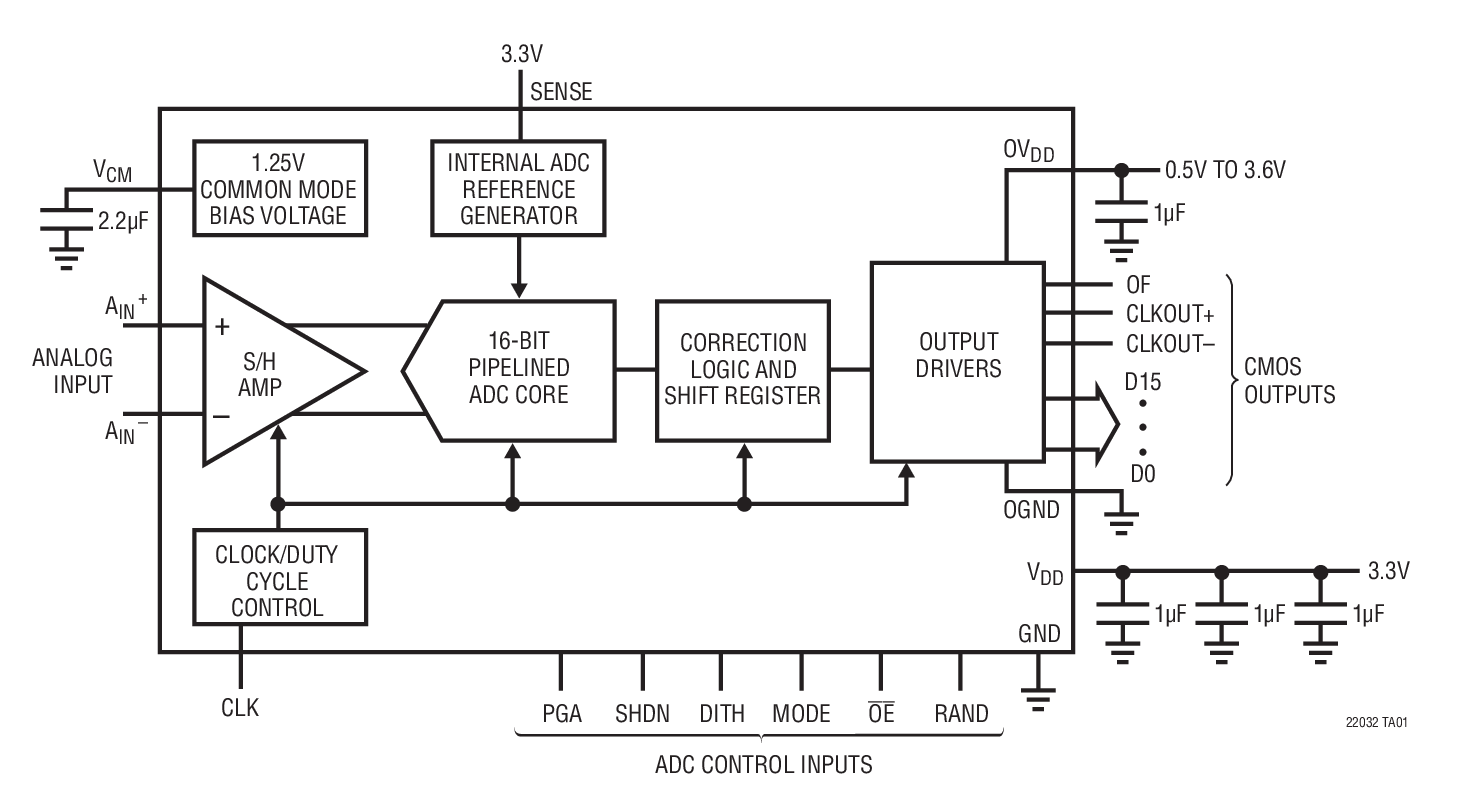

LTC2202典型应用图例一

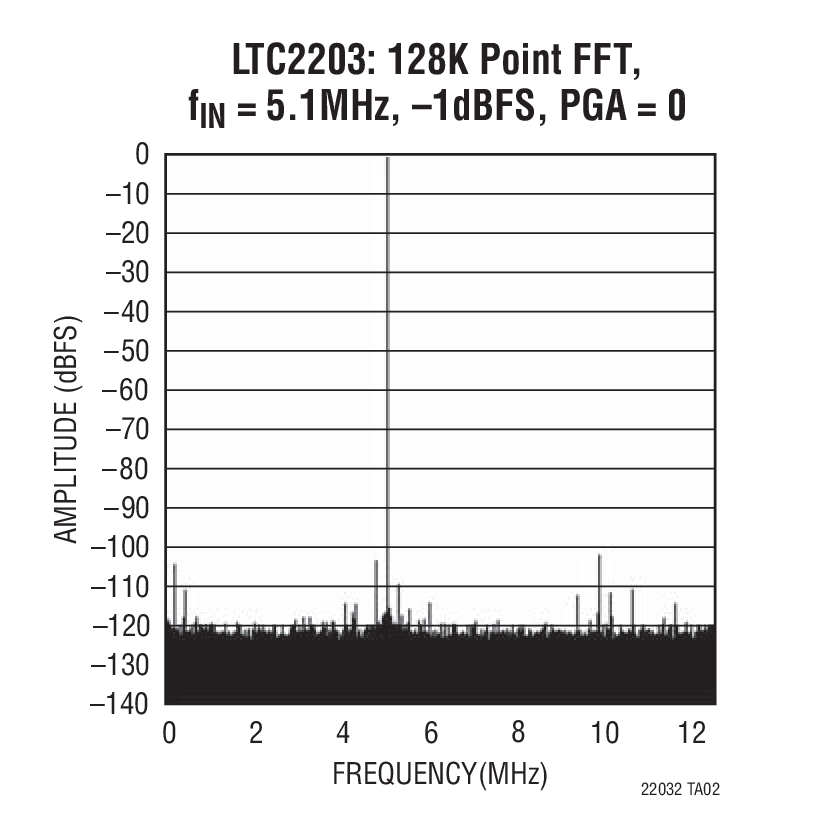

LTC2202典型应用图例二
LTC2202 - 封装图解：

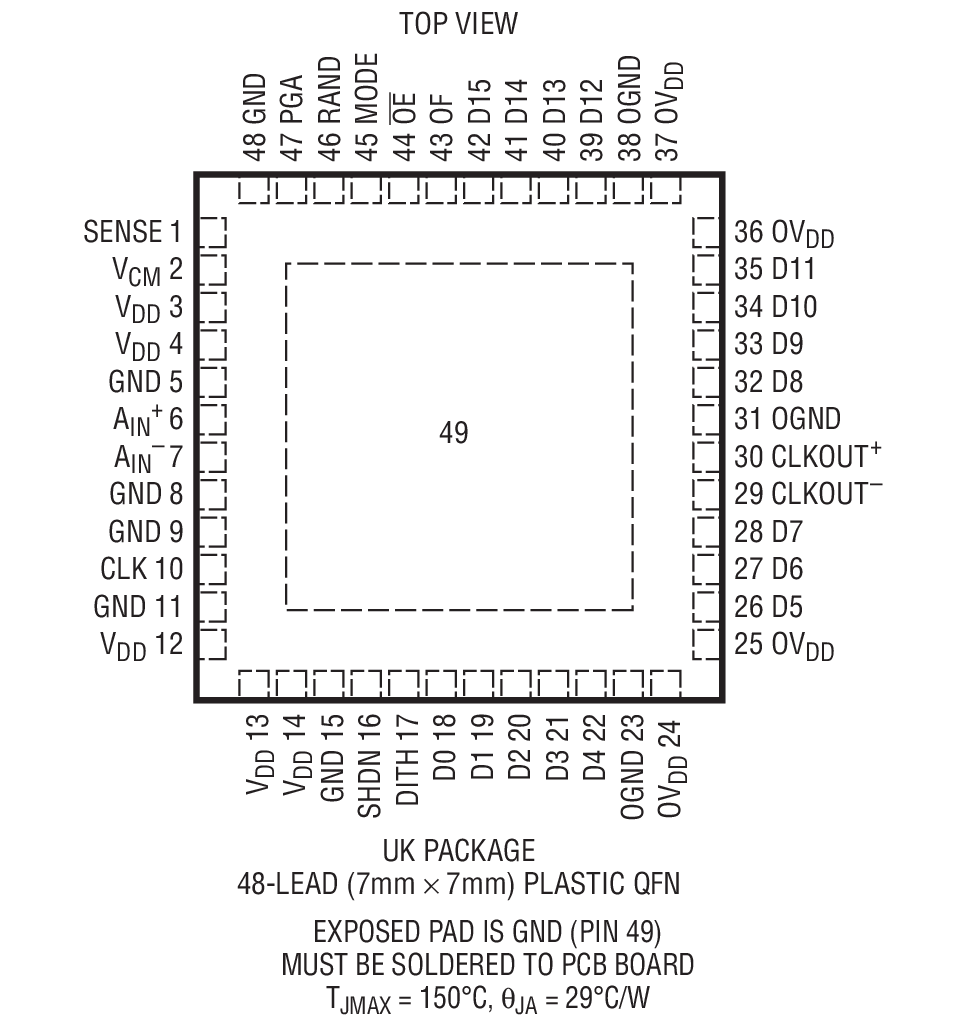

LTC2202封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2202介绍

LTC2202 - LTC2202是16 位、10Msps ADC

LTC2202是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2202是LTC2202是16 位、10Msps ADC，本站介绍了LTC2202的封装应用图解、特点和优点、功能等，并给出了与LTC2202相关的LINEAR元器件型号供参考。

LTC2202 - LTC2202是16 位、10Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2202 - 16 位、10Msps ADC

LTC2202 - 16 位、10Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2203/LTC2202 是 25Msps/10Msps、采样 16 位 A/D 转换器，专为对具有高达380MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围优化。

LTC2203/LTC2202 非常适合于要求苛刻的应用，其 AC 性能包括 81.6dB SNR和 100dB 无寄生动态范围 (SFDR)。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 采样速率：25Msps/10Msps
  • 81.6dB SNR 和 100dB SFDR (2.5V 范围)
  • 在 70MHz 的 SFDR 为90dB (1.667VP-P 输入范围)
  • PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)
  • 380MHz 满功率带宽 S/H (采样及保持)
  • 可选的内部抖动
  • 可选的数据输出随机函数发生器
  • 单3.3V电源
  • 功耗：220mW/140mW
  • 时钟占空比稳定器
  • 超范围指示器
  • 引脚兼容的器件系列 25Msps：LTC2203 (16 位) 10Msps：LTC2202 (16 位)
  • 48 引脚 (7mm x 7mm) QFN 封装
    • 应用
  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2202CUK 7x7 QFN-48 C $35.71 $25.00
    LTC2202CUK#PBF 7x7 QFN-48 C $35.71 $25.00
    LTC2202CUK#TR 7x7 QFN-48 C $25.10
    LTC2202CUK#TRPBF 7x7 QFN-48 C $25.10
    LTC2202IUK 7x7 QFN-48 I $42.86 $30.00
    LTC2202IUK#PBF 7x7 QFN-48 I $42.86 $30.00
    LTC2202IUK#TR 7x7 QFN-48 I $30.10
    LTC2202IUK#TRPBF 7x7 QFN-48 I $30.10
