当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3548-1
LTC3548-1技术文档下载：
LTC3548-1技术文档产品手册下载
LTC3548-1 - 典型应用图例：

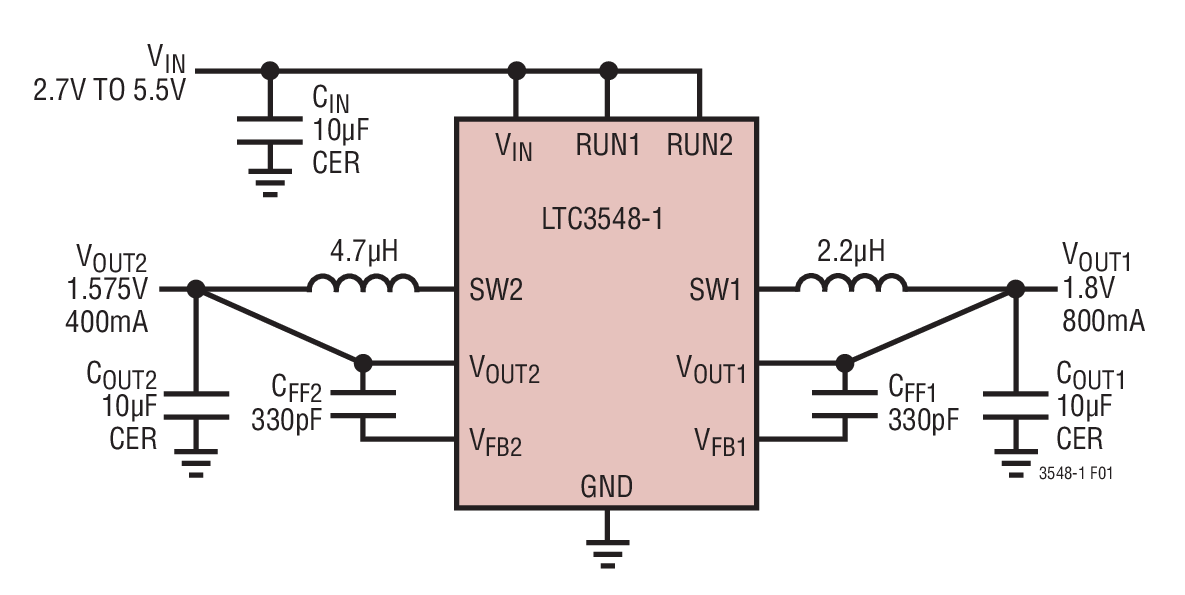

LTC3548-1典型应用图例一

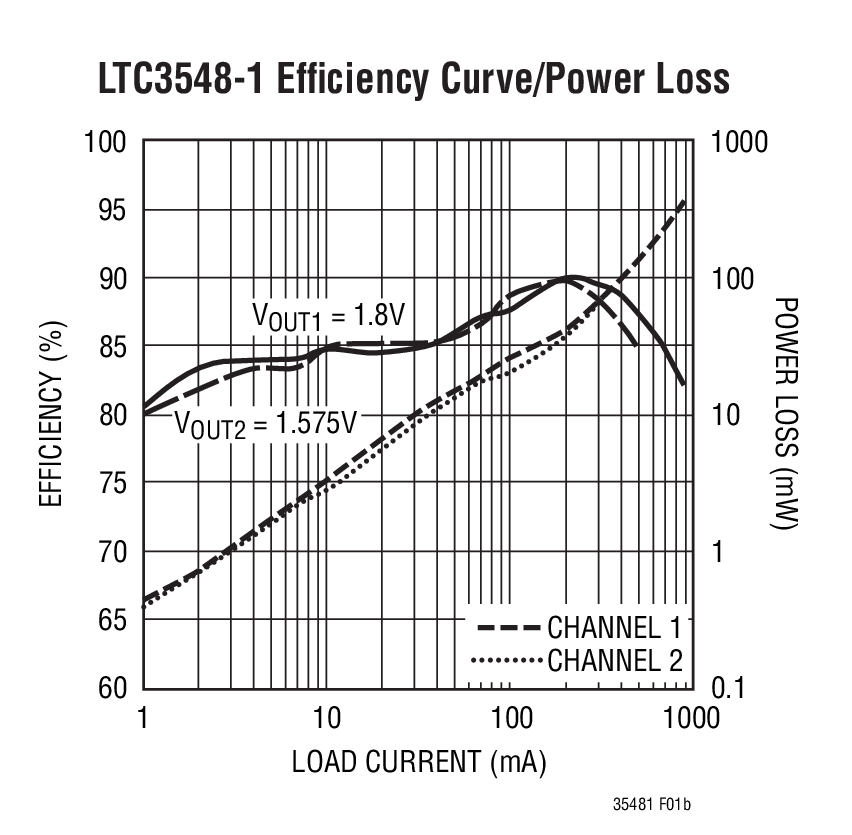

LTC3548-1典型应用图例二
LTC3548-1 - 封装图解：

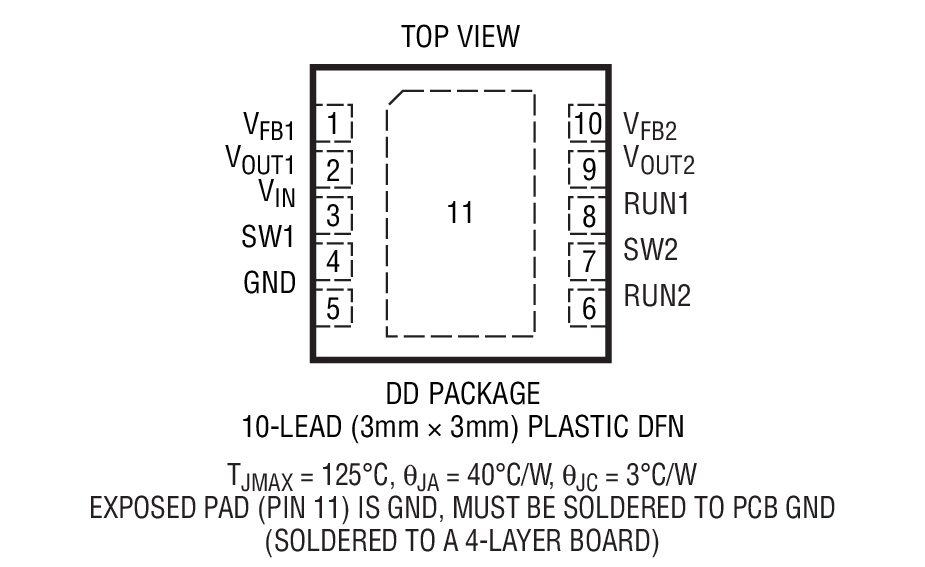

LTC3548-1封装图解一

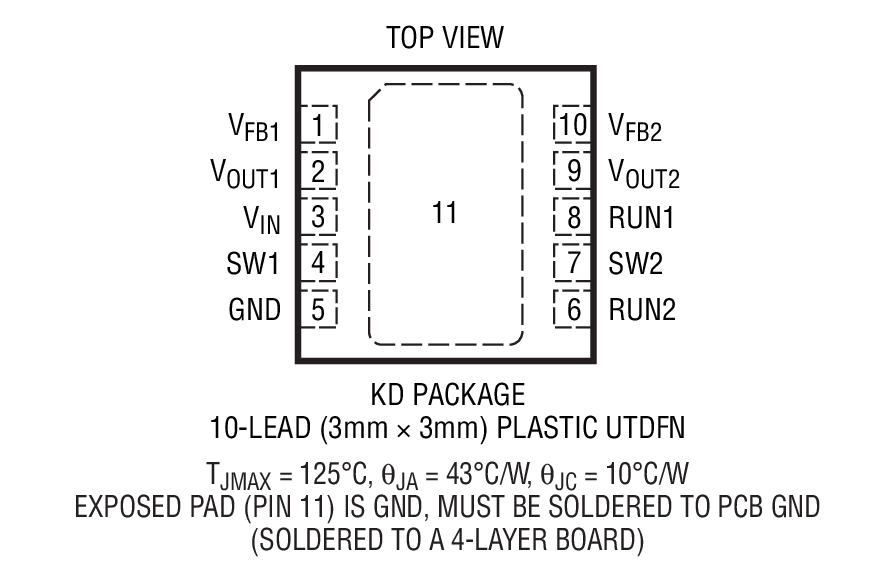

LTC3548-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3548-1介绍

LTC3548-1 - LTC3548-1是双通道同步、固定输出、2.25MHz 降压型 DC/DC 稳压器

LTC3548-1是LINEAR凌力尔特公司的一款多输出降压产品，LTC3548-1是LTC3548-1是双通道同步、固定输出、2.25MHz 降压型 DC/DC 稳压器，本站介绍了LTC3548-1的封装应用图解、特点和优点、功能等，并给出了与LTC3548-1相关的LINEAR元器件型号供参考。

LTC3548-1 - LTC3548-1是双通道同步、固定输出、2.25MHz 降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3548-1 - 双通道同步、固定输出、2.25MHz 降压型 DC/DC 稳压器

LTC3548-1 - 双通道同步、固定输出、2.25MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3548-1 是一款双通道、固定输出、恒定频率、同步降压型 DC/DC 转换器。该器件面向低功率应用，可在 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器和电感器，高度 ≤1mm。通道 1 的输出电压固定于 1.8V，而通道 2 的输出电压则固定于 1.575V。内部同步 0.35Ω、1.2A/0.7A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。突发模式 (Burst Mode) 操作可在轻负载条件下提供高效率。

为了进一步延长电池的运行时间，P 沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，而且两个通道所吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 <1μA。

LTC3548-1 采用薄型 (高度仅 0.75mm) 和超薄型 (高度仅 0.55mm) 3mm x 3mm DFN 封装。

特点
  • 高效率：达 95%
  • 1.8V (在 800mA) / 1.575V (在400mA)
  • 非常低的静态电流：仅 40μA
  • 2.25MHz 恒定频率操作
  • 高开关电流：1.2A 和 0.7A
  • 无需肖特基二极管
  • VIN：2.5V 至 5.5V
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压差操作：100% 占空比
  • 超低停机电流：IQ < 1μA
  • 小外形耐热增强型 3mm x 3mm DFN 封装
    • 应用
  • PDA/掌上型个人电脑
  • 数码相机
  • 蜂窝电话
  • 便携式媒体播放器
  • PC 卡
  • 无线和 DSL 调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3548EDD-1 3x3 DFN-10 E $3.71 $2.60
    LTC3548EDD-1#PBF 3x3 DFN-10 E $3.71 $2.60
    LTC3548EDD-1#TR 3x3 DFN-10 E $2.66
    LTC3548EDD-1#TRPBF 3x3 DFN-10 E $2.66
    LTC3548EKD-1#PBF 3x3 UTDFN-10 E $4.18 $2.71
    LTC3548EKD-1#TRPBF 3x3 UTDFN-10 E $2.66
