当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3461A
LT3461A技术文档下载：
LT3461A技术文档产品手册下载
LT3461A - 典型应用图例：

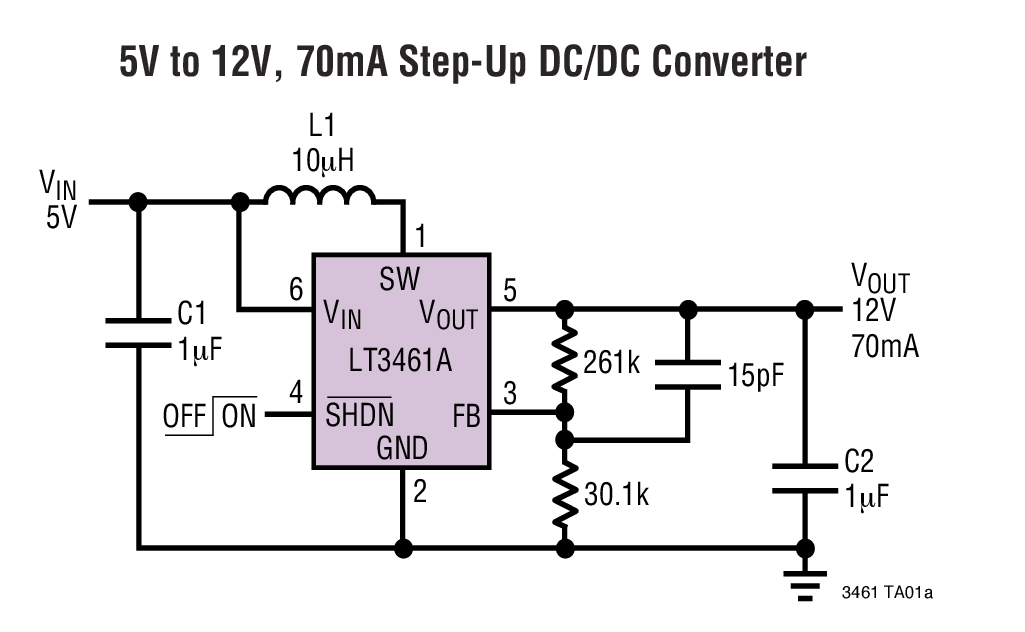

LT3461A典型应用图例一

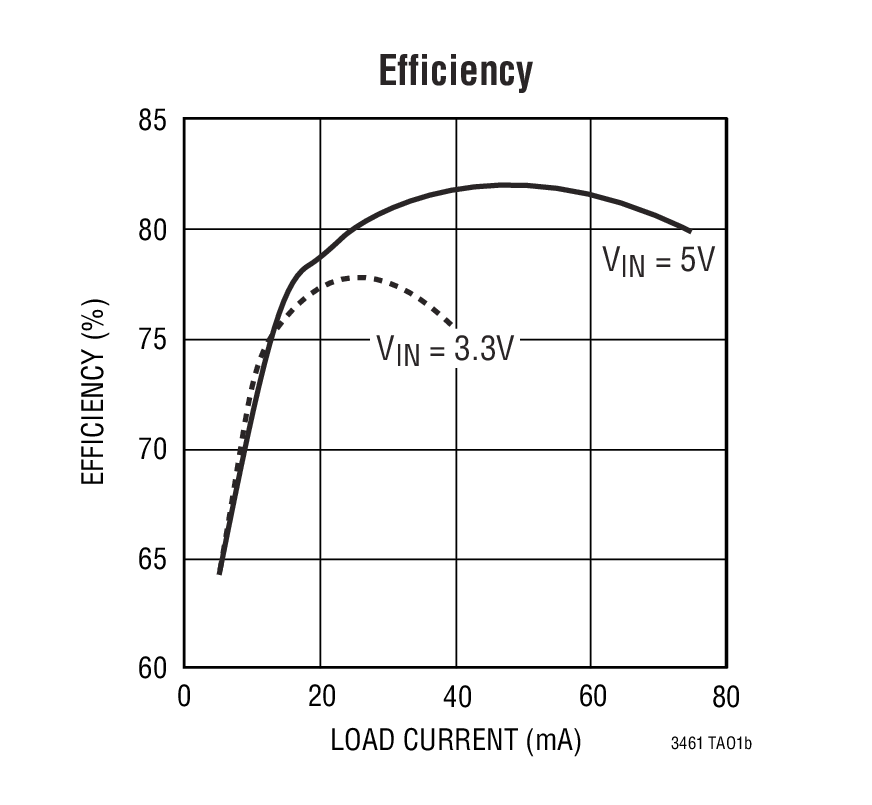

LT3461A典型应用图例二
LT3461A - 封装图解：

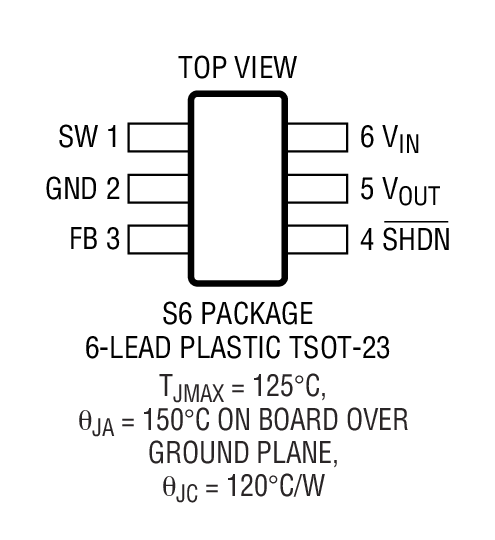

LT3461A封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3461A介绍

LT3461A - LT3461A是1.3MHz/3MHz Step-Up DC/DC Converters with Integrated Schottky in ThinSOT

LT3461A是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT3461A是LT3461A是1.3MHz/3MHz Step-Up DC/DC Converters with Integrated Schottky in ThinSOT，本站介绍了LT3461A的封装应用图解、特点和优点、功能等，并给出了与LT3461A相关的LINEAR元器件型号供参考。

LT3461A - LT3461A是1.3MHz/3MHz Step-Up DC/DC Converters with Integrated Schottky in ThinSOT - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特

LT3461A - 1.3MHz/3MHz Step-Up DC/DC Converters with Integrated Schottky in ThinSOT

LT3461A - 1.3MHz/3MHz Step-Up DC/DC Converters with Integrated Schottky in ThinSOT - Linear Technology（凌力尔特）

功能描述

The LT3461/LT3461A are general purpose fixed frequency current mode step-up DC/DC converters. Both devices feature an integrated Schottky and a low VCESAT switch allowing a small converter footprint and lower parts cost. The LT3461 switches at 1.3MHz while the LT3461A switches at 3MHz. These high switching frequencies enable the use of tiny, low cost and low height capacitors and inductors. The constant switching frequency results in predictable output noise that is easy to filter, and the inductor based topology ensures an input free from switching noise typically present with charge pump solutions. The high voltage switch in the LT3461/LT3461A is rated at 40V making the device ideal for boost converters up to 38V.

The LT3461/LT3461A are available in a low profile (1mm) SOT-23 package.

特点
  • Integrated Schottky Rectifier
  • Fixed Frequency 1.3MHz/3MHz Operation
  • High Output Voltage: Up to 38V
  • Low VCESAT Switch: 260mV at 250mA
  • 12V at 70mA from 5V Input
  • 5V at 115mA from 3.3V Input
  • Wide Input Range: 2.5V to 16V
  • Uses Small Surface Mount Components
  • Low Shutdown Current: <1µA
  • Soft-Start
  • Low Profile (1mm) SOT-23 (ThinSOTTM) Package
    • 应用
  • Digital Cameras
  • CCD Bias Supply
  • XDSL Power Supply
  • TFT-LCD Bias Supply
  • Local 5V or 12V Supply
  • Medical Diagnostic Equipment
  • Battery Backup
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3461AES6 SOT-23 E $2.43
    LT3461AES6#PBF SOT-23 E $2.43
    LT3461AES6#TR SOT-23 E $2.43 $1.71
    LT3461AES6#TRM SOT-23 E $2.43 $1.73
    LT3461AES6#TRMPBF SOT-23 E $2.43 $1.73
    LT3461AES6#TRPBF SOT-23 E $2.43 $1.71
