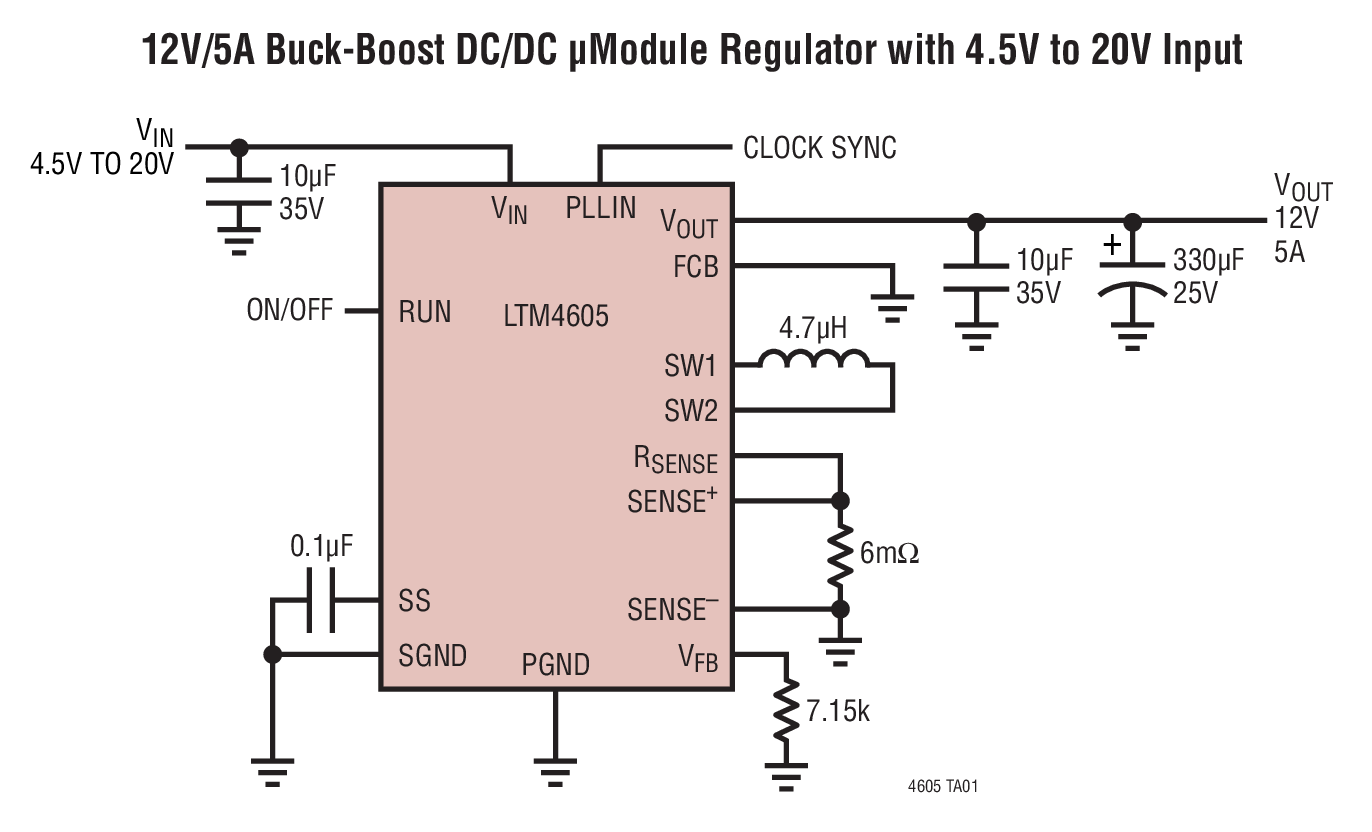

LTM4605典型应用图例一

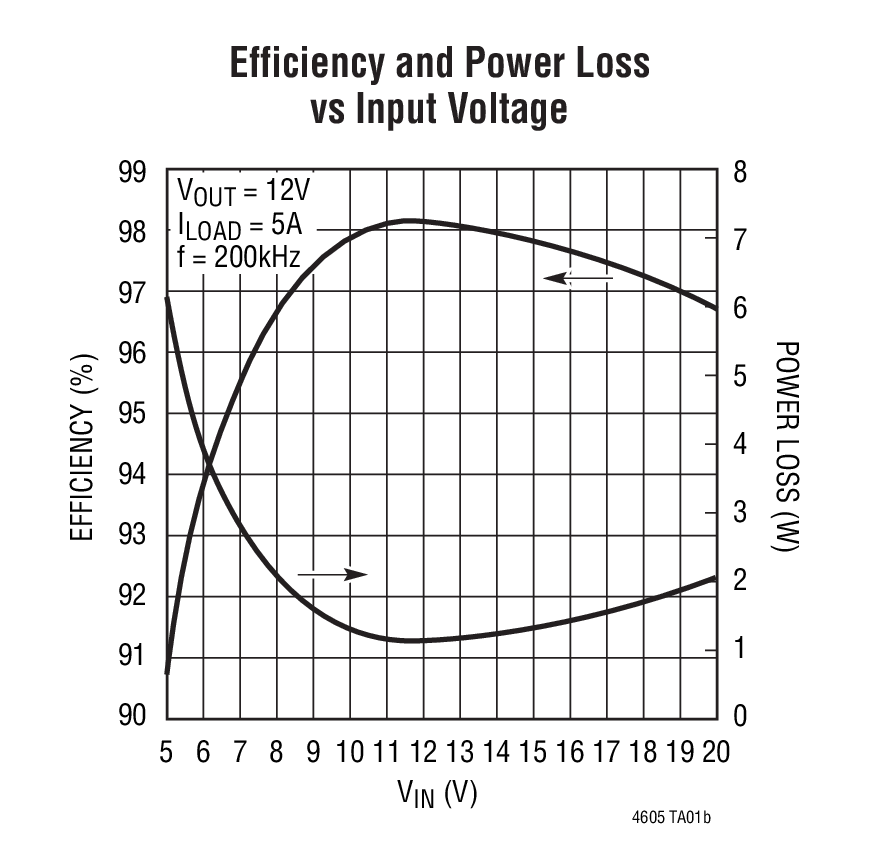

LTM4605典型应用图例二
LTM4605 - 封装图解：

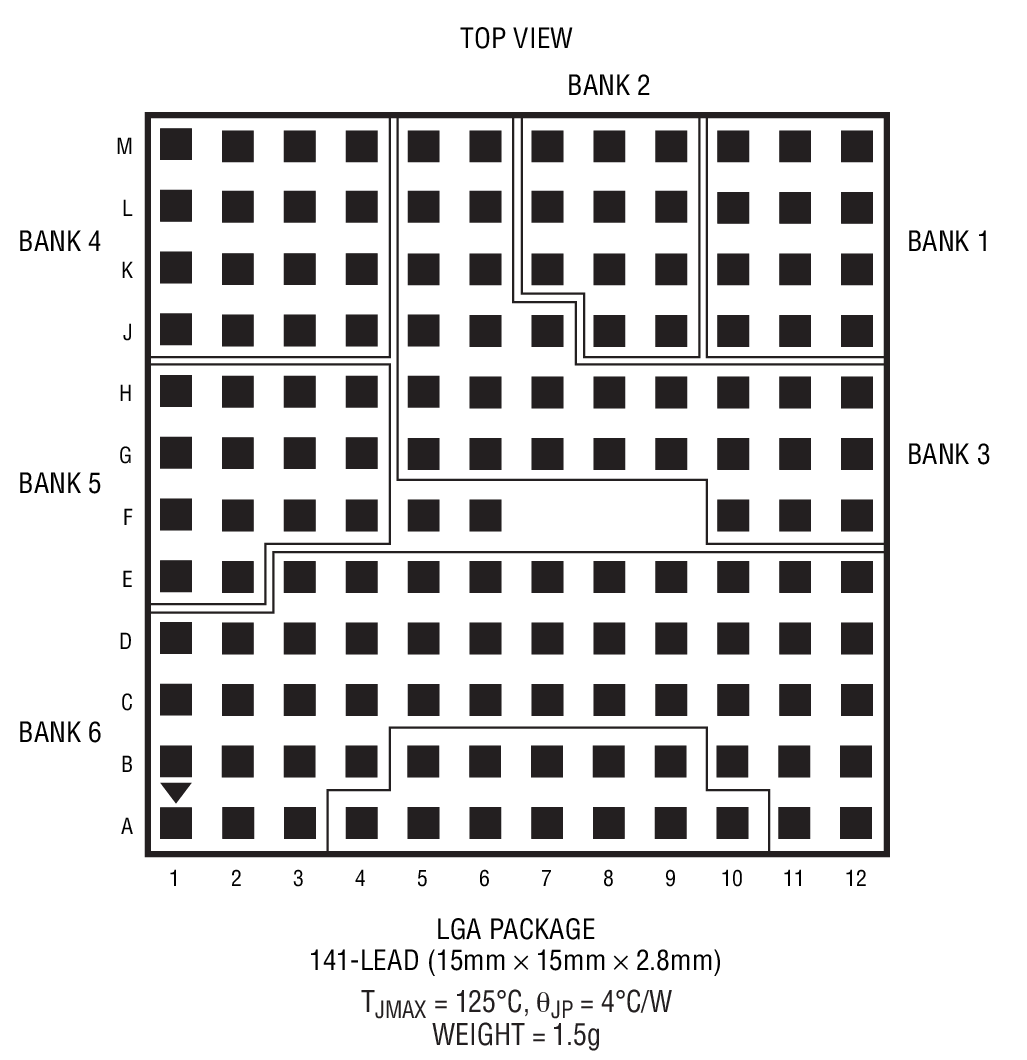

LTM4605封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4605介绍

LTM4605 - LTM4605是高效率、降压-升压型 DC/DC μModule 稳压器

LTM4605是LINEAR凌力尔特公司的一款μModule 降压-升压型稳压器产品，LTM4605是LTM4605是高效率、降压-升压型 DC/DC μModule 稳压器，本站介绍了LTM4605的封装应用图解、特点和优点、功能等，并给出了与LTM4605相关的LINEAR元器件型号供参考。

LTM4605 - LTM4605是高效率、降压-升压型 DC/DC μModule 稳压器 - μModule 降压-升压型稳压器 - 电源管理 - 凌力尔特

LTM4605 - 高效率、降压-升压型 DC/DC μModule 稳压器

LTM4605 - 高效率、降压-升压型 DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4605 是一款高效率开关模式降压-升压型电源。封装中包括了开关控制器、功率 FET 和支持元件。LTM4605 的工作输入电压范围为 4.5V 至 20V，可支持 0.8V 至 16V 的输出电压范围 (由单个电阻器来设定)。该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 12A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成全部的设计。

由于采用了扁平封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构可对电压和负载变化作出快速瞬态响应。可以使 LTM4605 的频率与一个外部时钟同步，以减少无用的频率谐波。

故障保护功能包括过压和折返电流保护。该 DC/DC μModule 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装。LTM4605 是无铅型器件，并符合 RoHS 标准。

特点
  • 单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围：4.5V 至 20V
  • 宽 VOUT 范围：0.8V 至 16V
  • 5A 典型 DC 电流 (降压模式中的典型 DC 电流为 12A)
  • 效率高达 98%
  • 电流模式控制
  • 电源良好输出信号
  • 可锁相固定频率：200kHz 至 400kHz
  • 超快速瞬态响应
  • 电流折返保护
  • 输出过压保护
  • 小型、扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)
    • 应用
  • 电信、服务器和网络设备
  • 工业和汽车设备
  • 高功率电池供电式设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4605EV#PBF 15mm × 15mm × 2.82mm LGA E $26.86 $18.80
    LTM4605IV#PBF 15mm × 15mm × 2.82mm LGA I $29.55 $20.68
