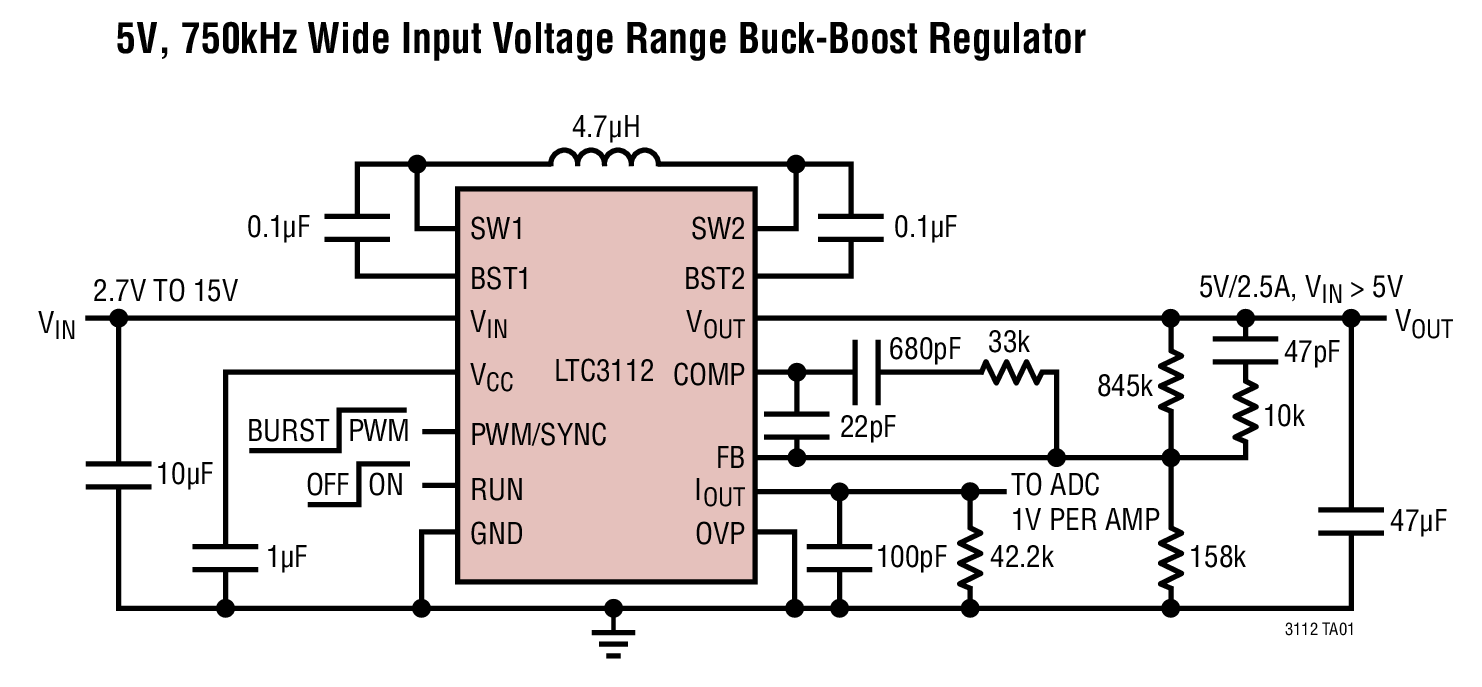

LTC3112典型应用图例一

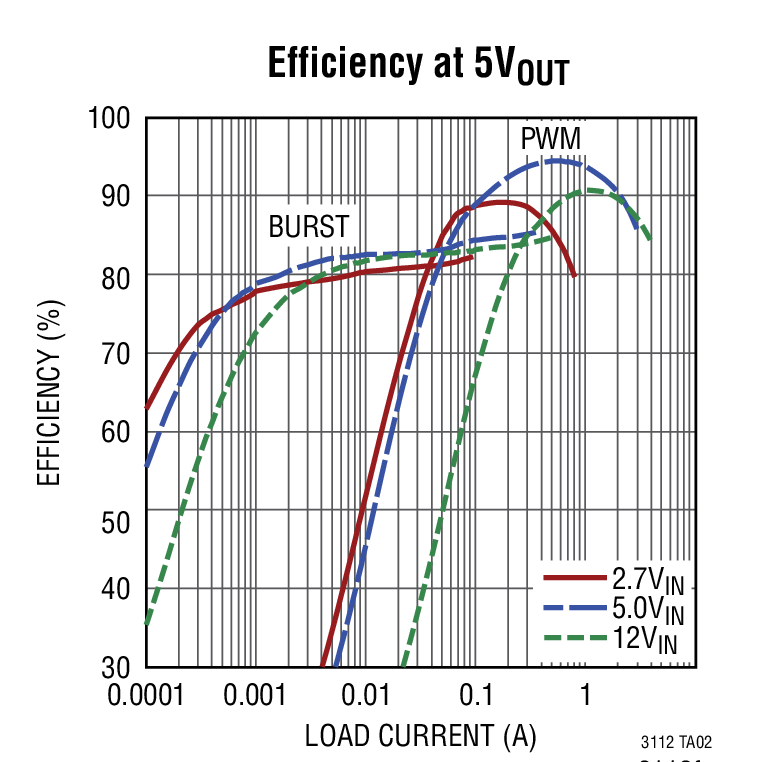

LTC3112典型应用图例二
LTC3112 - 封装图解:

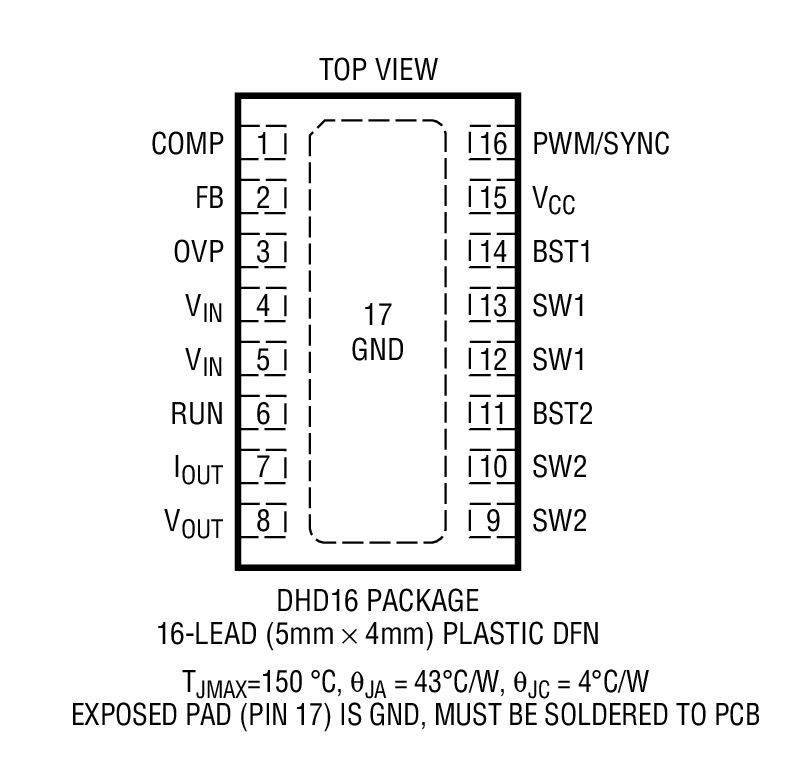

LTC3112封装图解一

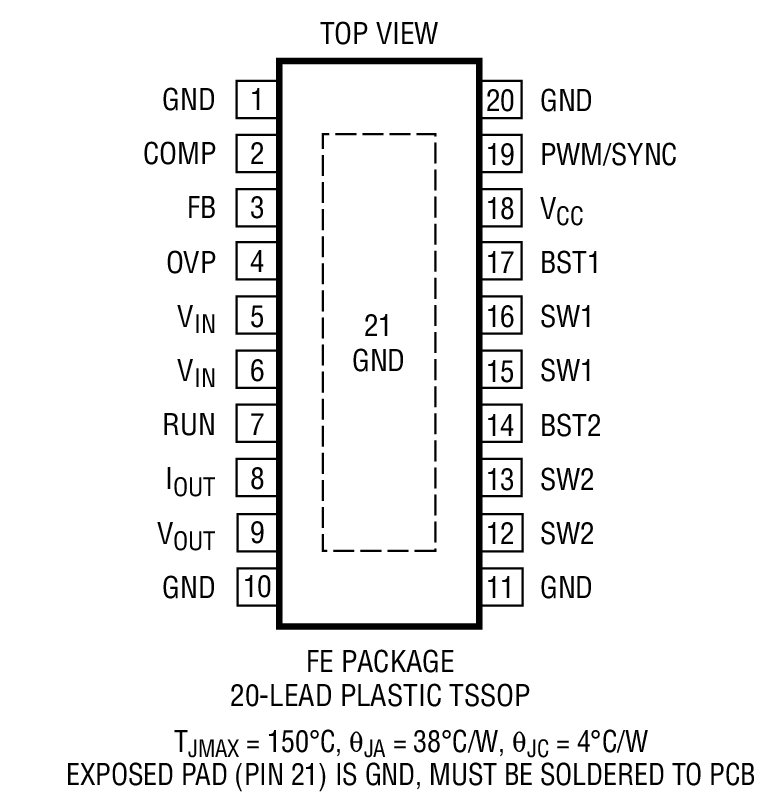

LTC3112封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3112介绍
LTC3112 - LTC3112是15V、2.5A 同步降压-升压型 DC/DC 转换器

LTC3112是Linear公司的一款内部开关电源降压-升压产品,LTC3112是15V、2.5A 同步降压-升压型 DC/DC 转换器,本站介绍了LTC3112的封装应用图解、特点和优点、功能等,并给出了与LTC3112相关的凌力尔特元器件型号供参考。

LTC3112 - 15V、2.5A 同步降压-升压型 DC/DC 转换器

LTC3112 - 15V、2.5A 同步降压-升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3112 是一款固定频率、同步降压-升压型 DC/DC 转换器,具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声,并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。

LTC3112 具有一个 2.7V 至 15V 的输入范围,很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 RDS(ON) 内部 N 沟道 MOSFET 开关在具有较高负载电流要求的应用中实现了高效运作。

LTC3112 具有可选的 PWM 或突发模式操作能力、一个容易同步的振荡器以及停机模式中的输出断接功能。一个输出电流监视器电路使得能够对负载电流进行控制或测量。该器件的其他特点包括 <1μA 的停机电流、短路保护、软起动、电流限制和热停机功能。

LTC3112 采用 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装。

特点
  • 可在 VIN 高于、低于或等于 VOUT 的情况下获得稳压输出
  • 2.7V 至 15V 输入电压范围
  • 2.5V 至 14V 输出电压范围
  • 2.5A 连续输出电流:VIN ≥ 5V,VOUT = 5V,PWM 模式
  • 输出电流监视器
  • 效率高达 95%
  • 750kHz 开关频率,可同步范围为 300kHz 至 1.5MHz
  • 内部 N 沟道 MOSFET
  • 可选的突发模式 (Burst Mode) 操作,IQ = 50μA
  • 停机电流 <1μA
  • 过压保护
  • 在停机模式中提供了输出断接
  • 内部软起动
  • 小外形耐热性能增强型 16 引脚 (4mm x 5mm x 0.75mm) DFN 封装和 20 引脚 TSSOP 封装
  • 应用
  • 可从单节、两节或三节锂离子电池、后备电容器提供 3.3V 或 5V 输出
  • 手持式库存管理终端
  • RF 发送器
  • 12V 同步升压型转换器
  • 多电源输入系统
  • 具电流调节能力的 LED 照明
  • 12V 铅酸电池至 12V
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3112EDHD#PBF 5x4 DFN-16 E $5.71 $4.00
    LTC3112EDHD#TRPBF 5x4 DFN-16 E $4.06
    LTC3112EFE#PBF TSSOP-20 E $5.93 $4.15
    LTC3112EFE#TRPBF TSSOP-20 E $4.21
    LTC3112HDHD#PBF 5x4 DFN-16 H $6.64 $4.65
    LTC3112HDHD#TRPBF 5x4 DFN-16 H $4.71
    LTC3112HFE#PBF TSSOP-20 H $6.89 $4.82
    LTC3112HFE#TRPBF TSSOP-20 H $4.88
    LTC3112IDHD#PBF 5x4 DFN-16 I $6.29 $4.40
    LTC3112IDHD#TRPBF 5x4 DFN-16 I $4.46
    LTC3112IFE#PBF TSSOP-20 I $6.53 $4.57
    LTC3112IFE#TRPBF TSSOP-20 I $4.63
    LTC3112MPDHD#PBF 5x4 DFN-16 MP $16.97 $11.88
    LTC3112MPDHD#TRPBF 5x4 DFN-16 MP $11.94
    LTC3112MPFE#PBF TSSOP-20 MP $17.62 $12.33
    LTC3112MPFE#TRPBF TSSOP-20 MP $12.39
