LT4256-3技术文档下载:
LT4256-3技术文档产品手册下载
LT4256-3 - 典型应用图例:

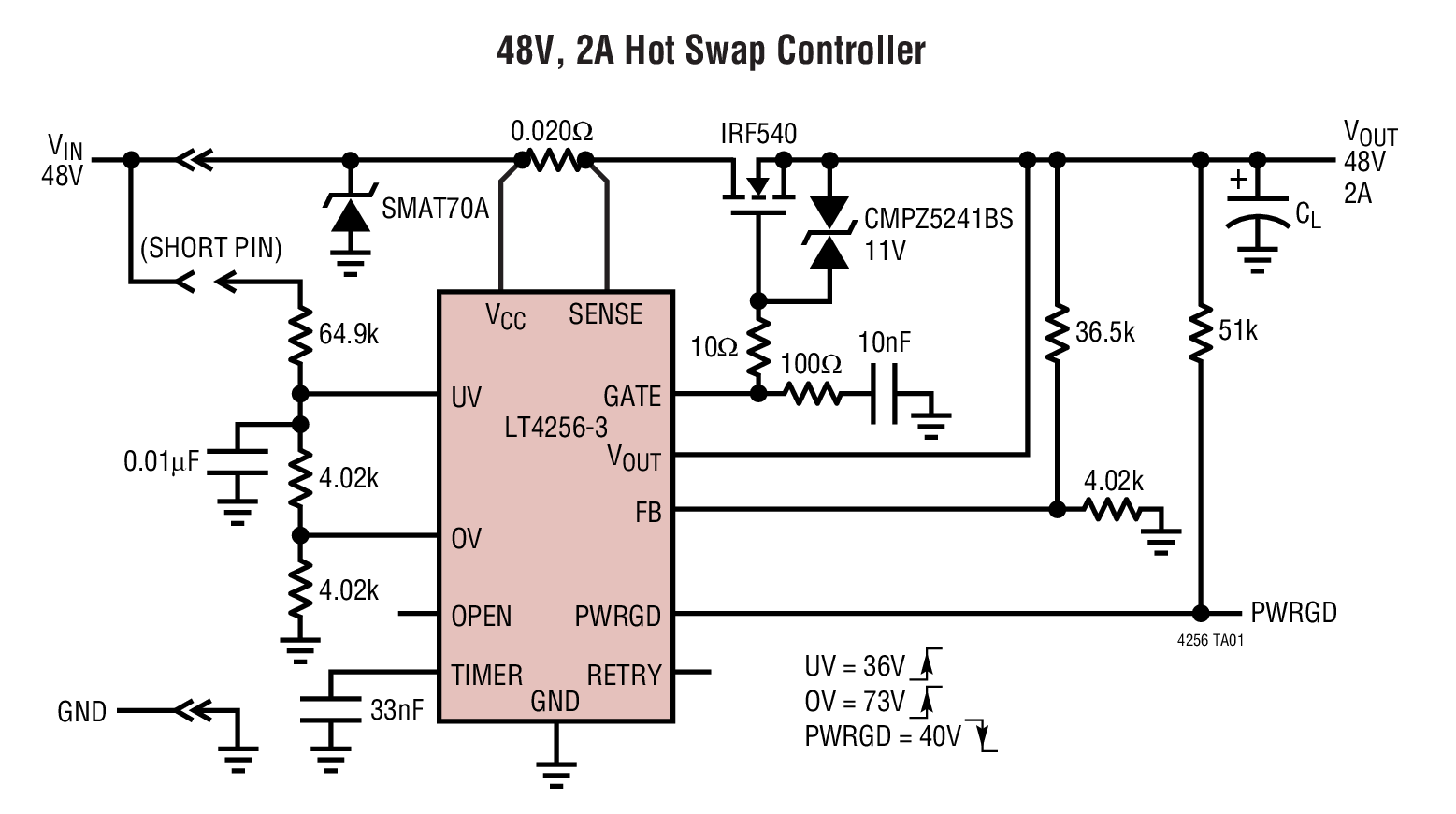

LT4256-3典型应用图例一

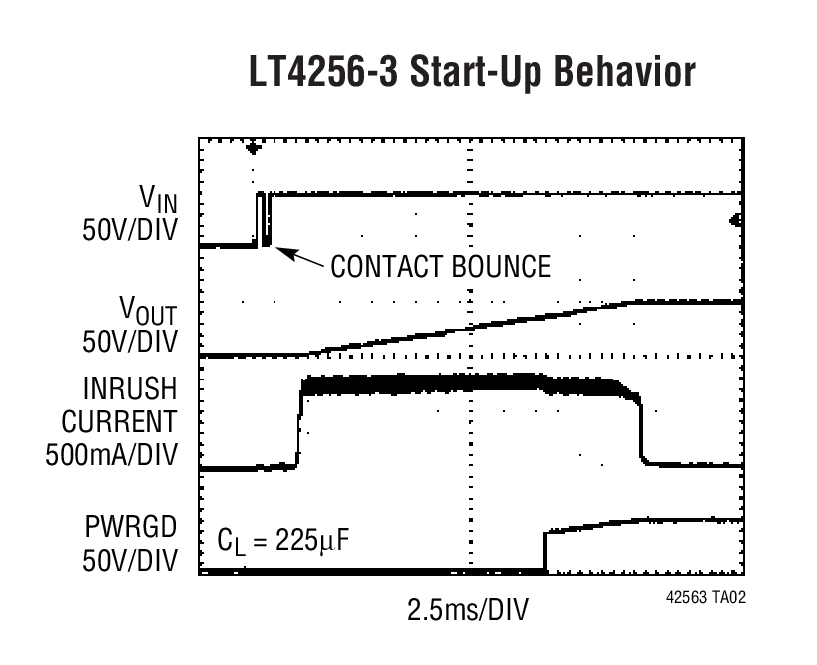

LT4256-3典型应用图例二
LT4256-3 - 封装图解:

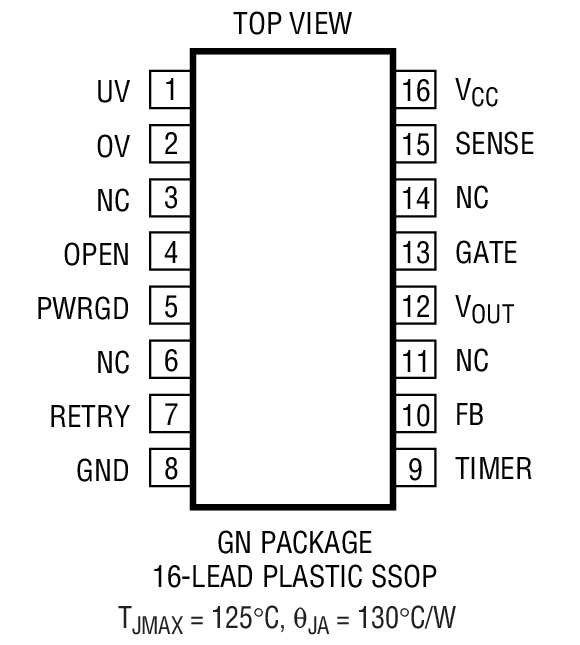

LT4256-3封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT4256-3介绍
LT4256-3 - LT4256-3是具开路检测功能的正高电压热插拔控制器

LT4256-3是Linear公司的一款高电压热插拔控制器产品,LT4256-3是具开路检测功能的正高电压热插拔控制器,本站介绍了LT4256-3的封装应用图解、特点和优点、功能等,并给出了与LT4256-3相关的凌力尔特元器件型号供参考。

LT4256-3 - 具开路检测功能的正高电压热插拔控制器

LT4256-3 - 具开路检测功能的正高电压热插拔控制器 - Linear Technology(凌力尔特)

功能描述

LT4256-3 是一款高电压热插拔 (Hot Swap™) 控制器,其允许在带电背板上安全地进行电路板的插拔操作。一个内部驱动器负责驱动高压侧 N 沟道 MOSFET 栅极,以控制 10.8V 至 80V 的电源电压。该器件具有一个开路检测 (OPEN) 输出,用于指示异常低的负载电流情况。

另外,LT4256-3 还具有一个可调的模拟折返电流限值。如果电源处于电流限制状态的时长超过了一个可编程的时间值,则 N 沟道 MOSFET 关断,PWRGD 输出被置于低电平有效状态,而且 LT4256-3 将执行自动重启 (在一个超时延迟之后) 或闭锁操作,直到 UV 引脚循环至低电平为止 (取决于 RETRY 引脚的状态)。

当输出电压升至一个编程电平以上时,PWRGD 输出将发出指示信号。一个从 VCC 引出的外部电阻器串负责提供可编程欠压和过压保护。

LT4256-3 采用 16 引脚 SSOP 封装。

特点
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 电源电压控制范围:10.8V 至 80V
  • 折返电流限制
  • 开路和过流故障检测
  • 驱动一个外部 N 沟道 MOSFET
  • 在过流故障之后可执行自动重试或闭锁操作
  • 可编程电源电压上电速率
  • MOSFET 开路检测
  • 1% 过压和欠压检测准确度
  • 采用 16 引脚 SSOP 封装
  • 应用
  • 带电电路板插入
  • 电子电路断路器 / 电源总线
  • 工业高压侧开关 / 电路断路器
  • 24V / 48V 工业 / 报警系统
  • 非常适合于 12V、24V 和 48V 分布式电源系统
  • 48V 电信系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4256-3CGN SSOP-16 C $2.95 $2.10
    LT4256-3CGN#PBF SSOP-16 C $2.95 $2.10
    LT4256-3CGN#TR SSOP-16 C $2.16
    LT4256-3CGN#TRPBF SSOP-16 C $2.16
    LT4256-3IGN SSOP-16 I $3.48 $2.45
    LT4256-3IGN#PBF SSOP-16 I $3.48 $2.45
    LT4256-3IGN#TR SSOP-16 I $2.51
    LT4256-3IGN#TRPBF SSOP-16 I $2.51
