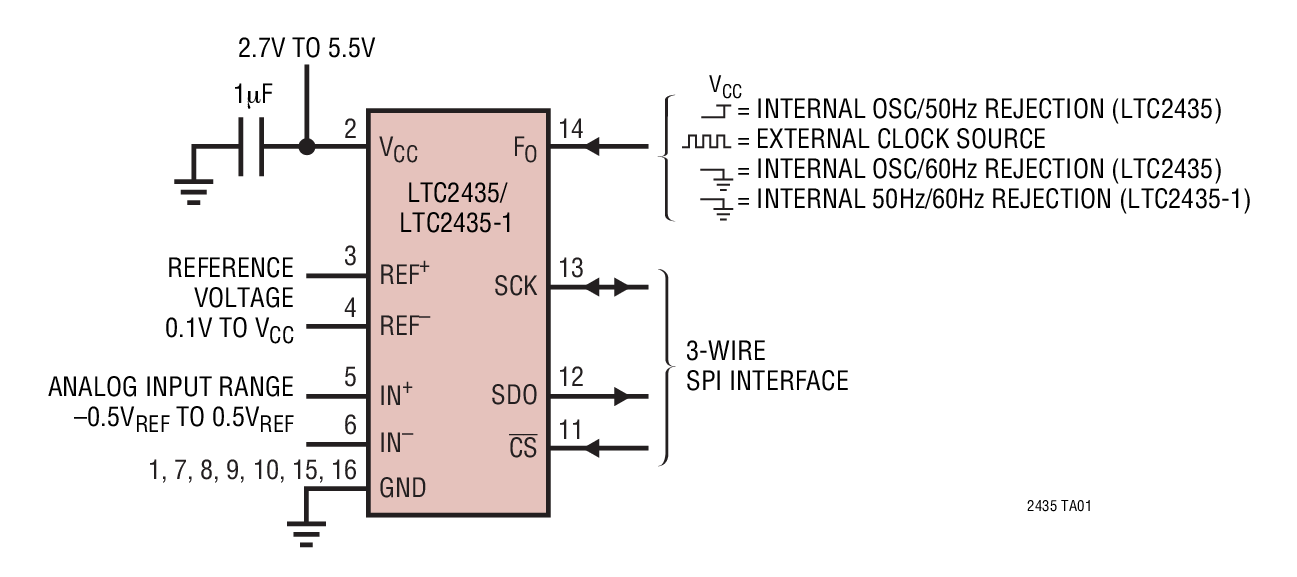

LTC2435-1典型应用图例一

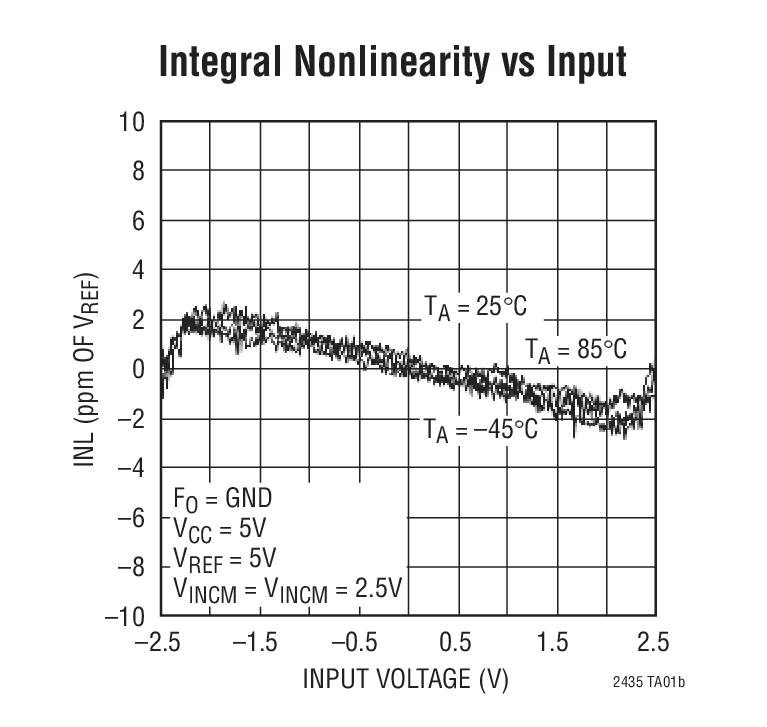

LTC2435-1典型应用图例二
LTC2435-1 - 封装图解：

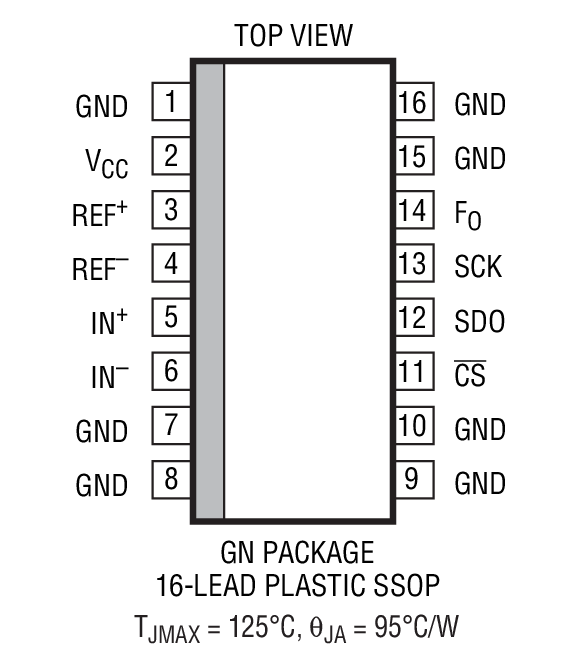

LTC2435-1封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2435-1介绍

LTC2435-1 - LTC2435-1是具差分输入和差分基准的 20 位无延迟 ΔΣ ADC

LTC2435-1是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2435-1是LTC2435-1是具差分输入和差分基准的 20 位无延迟 ΔΣ ADC，本站介绍了LTC2435-1的封装应用图解、特点和优点、功能等，并给出了与LTC2435-1相关的LINEAR元器件型号供参考。

LTC2435-1 - LTC2435-1是具差分输入和差分基准的 20 位无延迟 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2435-1 - 具差分输入和差分基准的 20 位无延迟 ΔΣ ADC

LTC2435 / LTC2435-1 - 具差分输入和差分基准的 20 位无延迟 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2435 / LTC2435-1 是 2.7V 至 5.5V 微功率 20 位差分 ΔΣ 模数转换器，具有集成振荡器、3ppm INL 和 0.8ppm RMS 噪声。它们采用增量累加技术，并提供了面向多工应用的单周期稳定时间。可通过单个引脚对 LTC2435 进行配置，使其获得优于 110dB 的输入差模抑制 (在 50Hz 或 60Hz ±2%)，也可以利用一个外部振荡器对其进行驱动，以提供一个用户规定的抑制频率。在 49Hz 至 61.2Hz (同时 50Hz 和 60Hz ±2%) 的范围内，可通过配置使 LTC2435-1 拥有优于 87dB 的输入差模抑制。由于采用了内部振荡器，因此无需外部频率设定元件。

这些转换器可接受 0.1V 至 VCC 的任何外部差分基准电压，以实现灵活的比例式和远端采样测量配置。全标度差分输入范围为 -0.5VREF 至 0.5VREF。基准共模电压 (VREFCM) 和输入共模电压 (VINCM) 可以独立地设定在 LTC2435 / LTC2435-1 的 GND 至 VCC 范围之内。DC 共模输入抑制优于 120dB。

LTC2435 / LTC2435-1 通过一个符合 SPI 和 MICROWIRETM 协议的灵活三线式数字接口进行通信。

特点
  • LTC2430 的 2x 加速版本：15Hz 输出速率，60Hz 陷波频率 —— LTC2435；13.75Hz 输出速率，同时 50Hz / 60Hz 陷波频率 —— LTC2435-1
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 3ppm INL，无漏失码
  • 10ppm 增益误差
  • 0.8ppm 噪声
  • 面向多工应用的单转换稳定时间
  • 内部振荡器 —— 无需外部元件
  • 单电源 2.7V 至 5.5V 操作
  • 低电源电流 (200μA，在自动睡眠模式中为 4μA)
  • 采用窄体 SSOP-16 封装的 20 位 ADC (SO-8 封装的占板面积)
    • 应用
  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 6 位 DVM
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2435-1CGN SSOP-16 C $4.40 $3.55
    LTC2435-1CGN#PBF SSOP-16 C $4.40 $3.55
    LTC2435-1CGN#TR SSOP-16 C $3.61
    LTC2435-1CGN#TRPBF SSOP-16 C $3.61
    LTC2435-1IGN SSOP-16 I $4.75 $3.90
    LTC2435-1IGN#PBF SSOP-16 I $4.75 $3.90
    LTC2435-1IGN#TR SSOP-16 I $3.96
    LTC2435-1IGN#TRPBF SSOP-16 I $3.96
    LTC2435CGN SSOP-16 C $4.40 $3.55
    LTC2435CGN#PBF SSOP-16 C $4.40 $3.55
    LTC2435CGN#TR SSOP-16 C $3.61
    LTC2435CGN#TRPBF SSOP-16 C $3.61
    LTC2435IGN SSOP-16 I $4.75 $3.90
    LTC2435IGN#PBF SSOP-16 I $4.75 $3.90
    LTC2435IGN#TR SSOP-16 I $3.96
    LTC2435IGN#TRPBF SSOP-16 I $3.96
