当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2238
LTC2238技术文档下载：
LTC2238技术文档产品手册下载
LTC2238 - 典型应用图例：

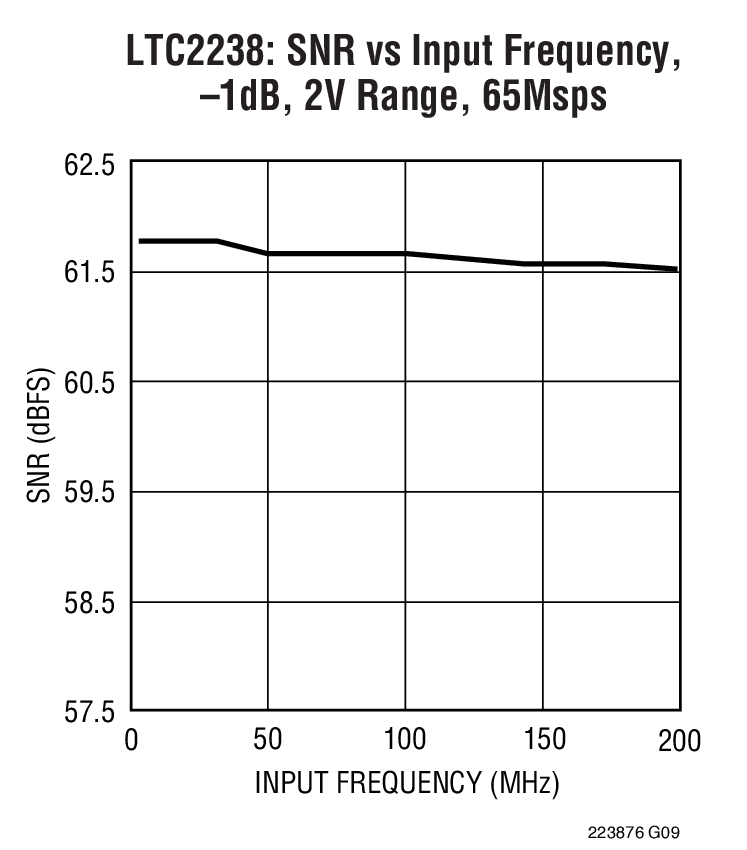

LTC2238典型应用图例一

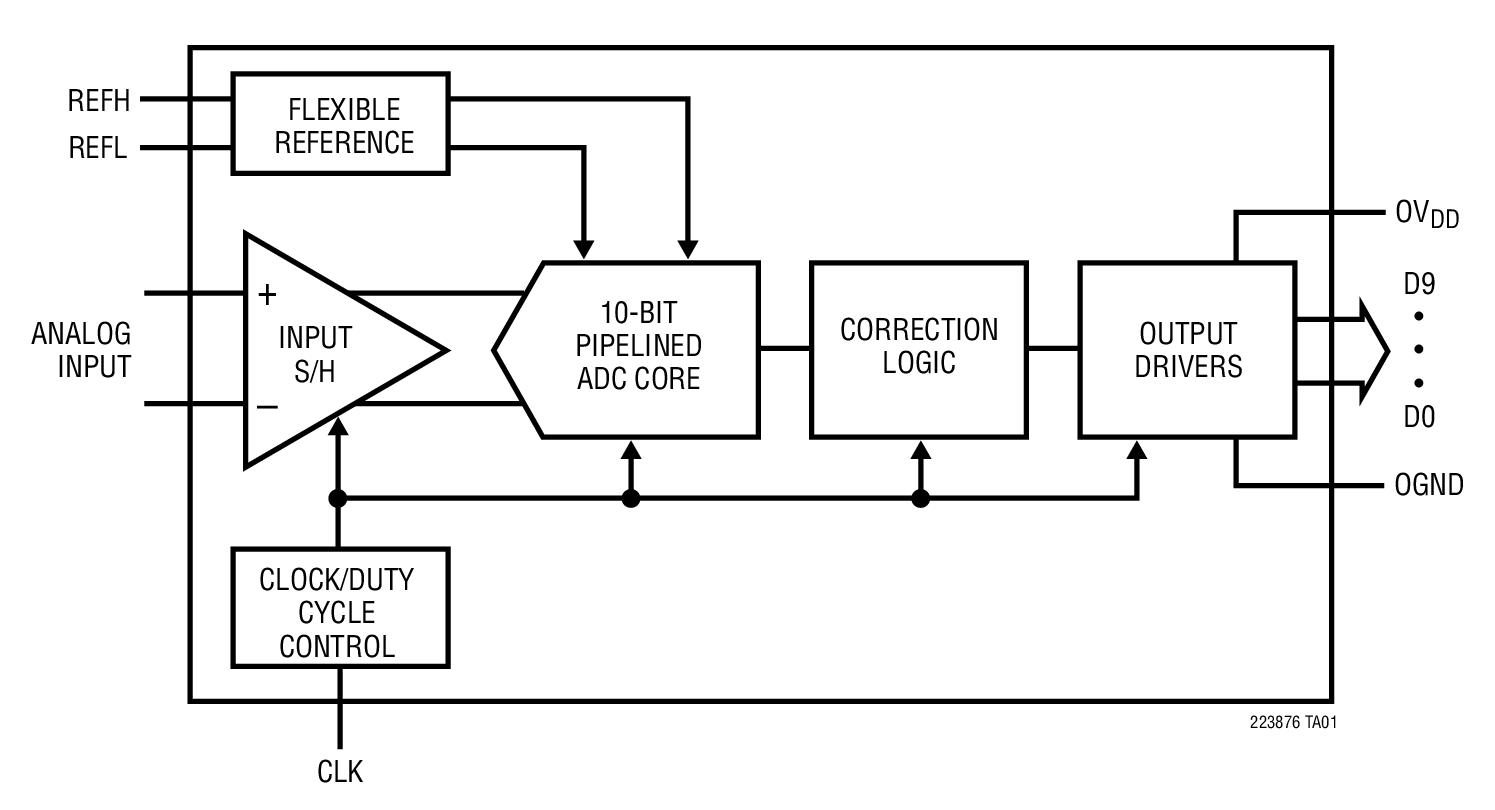

LTC2238典型应用图例二
LTC2238 - 封装图解：

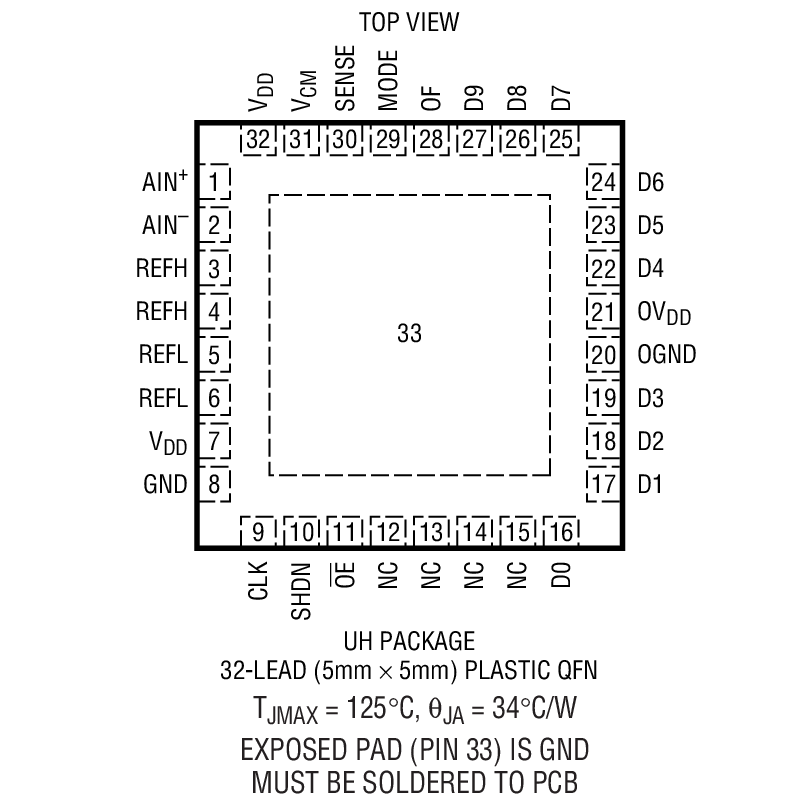

LTC2238封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2238介绍

LTC2238 - LTC2238是10-Bit, 65Msps Low Power 3V ADC

LTC2238是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2238是LTC2238是10-Bit, 65Msps Low Power 3V ADC，本站介绍了LTC2238的封装应用图解、特点和优点、功能等，并给出了与LTC2238相关的LINEAR元器件型号供参考。

LTC2238 - LTC2238是10-Bit, 65Msps Low Power 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2238 - 10-Bit, 65Msps Low Power 3V ADC

LTC2238 - 10-Bit, 65Msps Low Power 3V ADC - Linear Technology（凌力尔特）

功能描述

The LTC2238/LTC2237/LTC2236 are 10-bit 65Msps/40Msps/25Msps, low power 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2238/LTC2237/LTC2236 are perfect for demanding imaging and communications applications with AC performance that includes 61.6dB SNR and 85dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±0.1LSB INL (typ), ±0.05LSB DNL (typ) and ±0.5LSB INL, ±0.5LSB DNL over temperature. The transition noise is a low 0.07LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 65Msps/40Msps/25Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 205mW/120mW/75mW
  • 61.8dB SNR
  • 85dB SFDR
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family:125Msps: LTC2251 (10-Bit), LTC2253 (12-Bit)105Msps: LTC2250 (10-Bit), LTC2252 (12-Bit)80Msps: LTC2239 (10-Bit), LTC2229 (12-Bit)65Msps: LTC2238 (10-Bit), LTC2228 (12-Bit)40Msps: LTC2237 (10-Bit), LTC2227 (12-Bit)25Msps: LTC2236 (10-Bit), LTC2226 (12-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2238CUH 5x5 QFN-32 C $6.75 $5.00
    LTC2238CUH#PBF 5x5 QFN-32 C $6.75 $5.00
    LTC2238CUH#TR 5x5 QFN-32 C $5.10
    LTC2238CUH#TRPBF 5x5 QFN-32 C $5.10
    LTC2238IUH 5x5 QFN-32 I $8.10 $6.00
    LTC2238IUH#PBF 5x5 QFN-32 I $8.10 $6.00
    LTC2238IUH#TR 5x5 QFN-32 I $6.10
    LTC2238IUH#TRPBF 5x5 QFN-32 I $6.10
