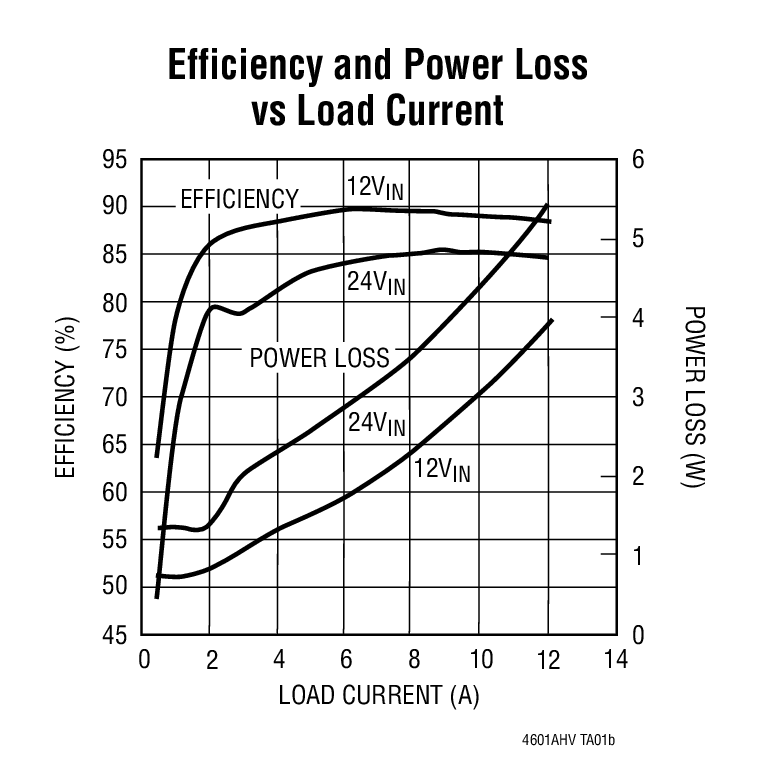

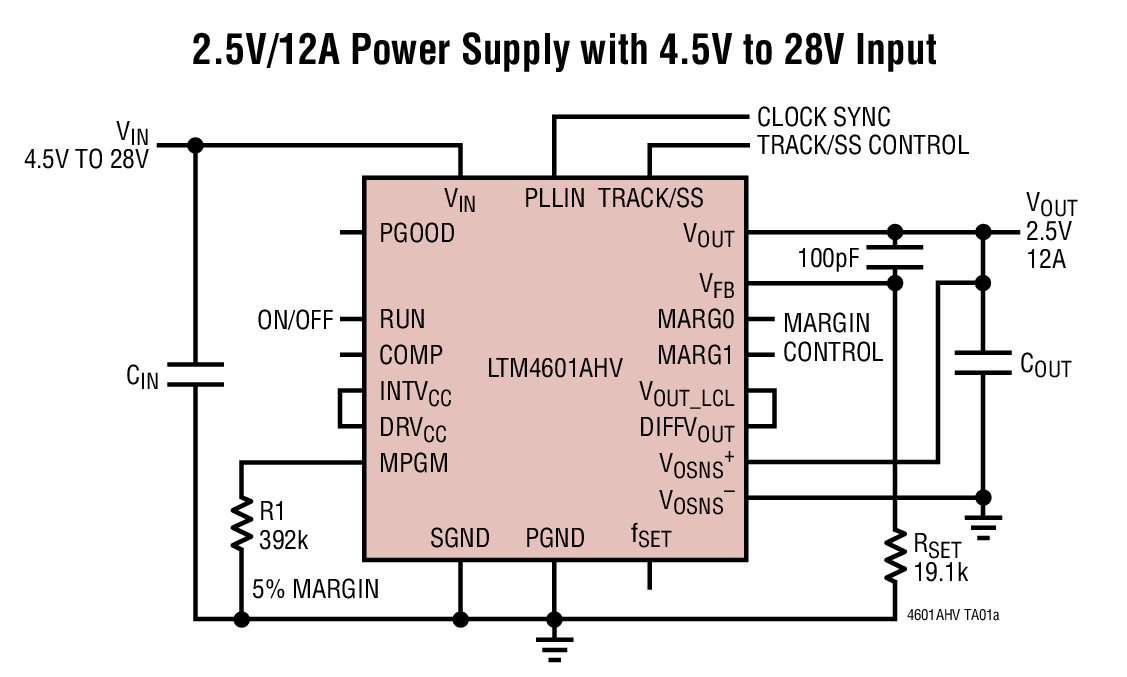

LTM4601AHV - 典型应用图例：

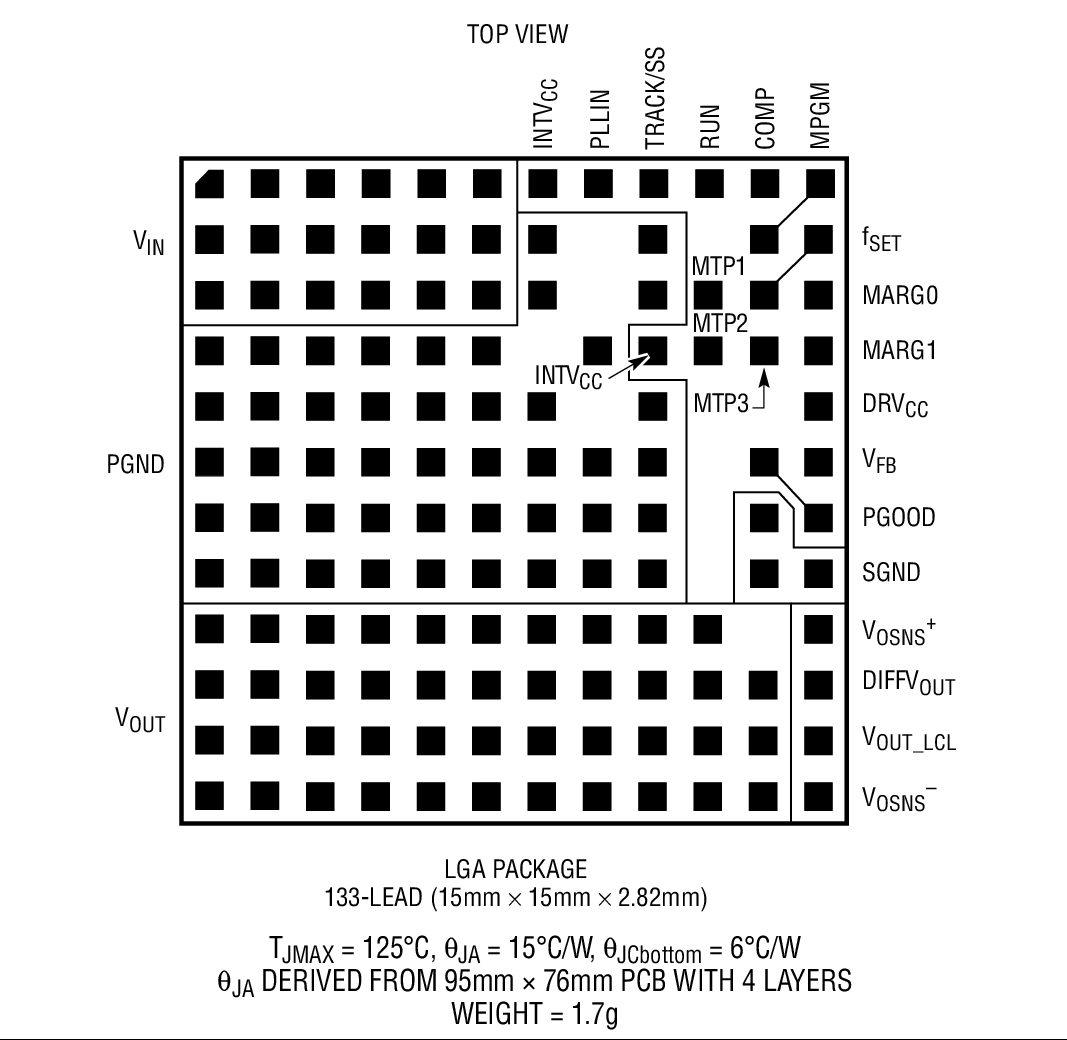

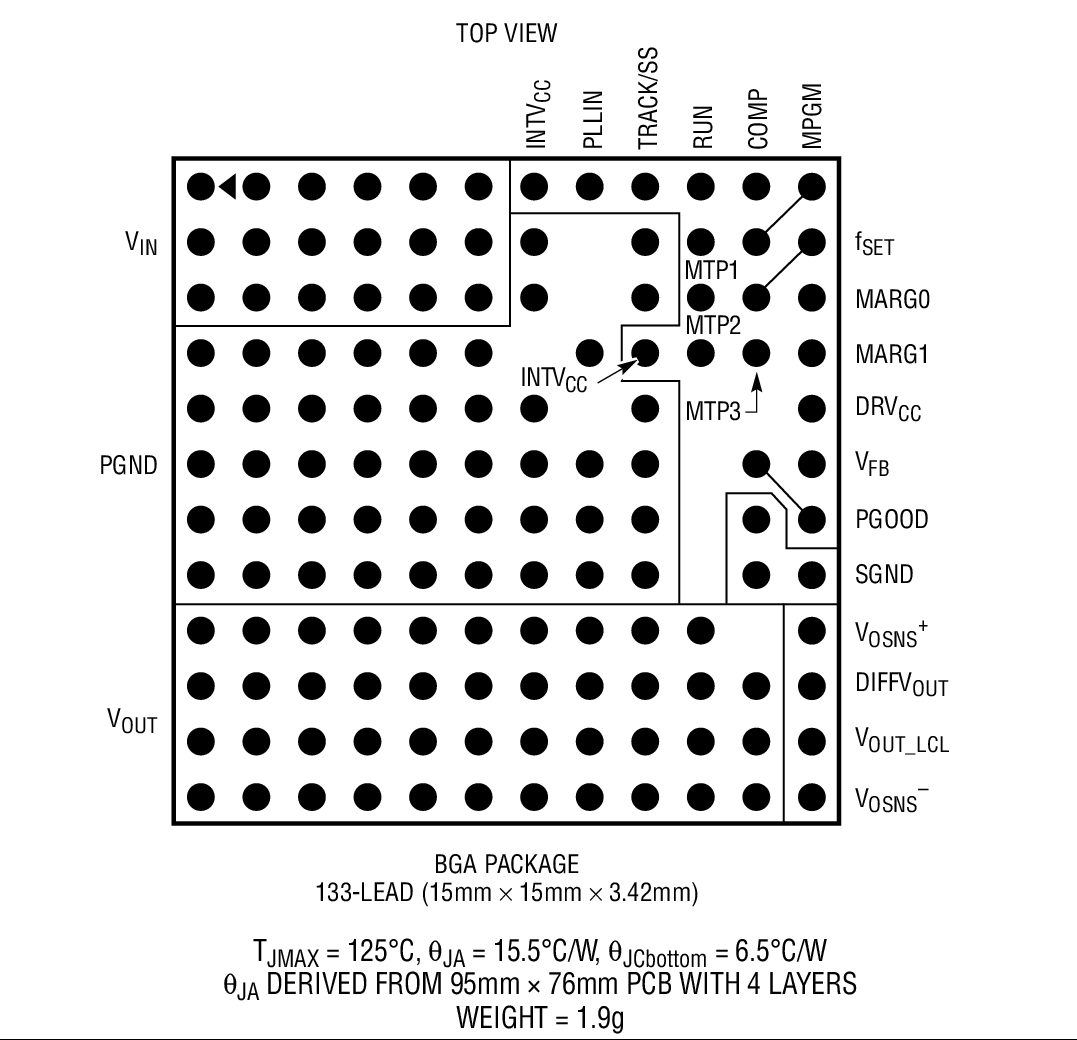

LTM4601AHV - 封装图解：

LINEAR凌力尔特芯片：

LTM4601AHV - LTM4601AHV是具 PLL、输出跟踪和裕度调节功能的 12A、28V_IN DC/DC μModule 稳压器

LTM4601AHV是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4601AHV是LTM4601AHV是具 PLL、输出跟踪和裕度调节功能的 12A、28V_IN DC/DC μModule 稳压器，本站介绍了LTM4601AHV的封装应用图解、特点和优点、功能等，并给出了与LTM4601AHV相关的LINEAR元器件型号供参考。

LTM4601AHV - LTM4601AHV是具 PLL、输出跟踪和裕度调节功能的 12A、28V_IN DC/DC μModule 稳压器 - μModule 降压型稳压器 - 航天和严酷环境 - 凌力尔特

LTM4601AHV - 具 PLL、输出跟踪和裕度调节功能的 12A、28V_IN DC/DC μModule 稳压器

LTM4601AHV - 具 PLL、输出跟踪和裕度调节功能的 12A、28V_IN DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4601AHV 是一款完整的 12A 降压型开关模式 DC/DC 电源，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该 μModule 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601AHV LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601AHV 可在一个 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。

扁平且重量轻的封装能够很容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase) 操作，用于提供高负载电流。

可采用一个内置差分远端检测放大器来准确地调节输出电压，这样使输出电流不受负载电流的影响。LTM4601AHV 具有符合 SnPb或 RoHS 标准的引脚涂层。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 28V

12A DC 典型值、14A 峰值输出电流

0.6V 至 5V 输出电压

输出电压跟踪和裕度调节

用于增强焊接强度的备用安装衬垫

可并联多个 μModule 以实现均流

采用差分远端检测以实现精准稳压

PLL 频率同步

±1.5% 总 DC 误差

电流折返保护 (在启动时停用)

符合 SnPb或 RoHS 标准的涂层

-55ºC 至 125ºC 工作温度范围 (LTM4601AHVMPV)

UltraFastTM 瞬态响应

效率高达 95% (在 5VIN、3.3VOUT)

可编程软起动

输出过压保护

增强型表面贴装 LGA (15mm x 15mm x 2.82mm) 和 BGA (15mm x 15mm x 3.42mm) 封装

应用

电信、工业和网络设备

军用和航空电子系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM4601AHVEV#PBF	15mm × 15mm × 2.82mm LGA	E	$29.14	$20.40
LTM4601AHVEY#PBF	15mm x 15mm x 3.42mm BGA	E	$30.80	$21.56
LTM4601AHVIV#PBF	15mm × 15mm × 2.82mm LGA	I	$32.06	$22.44
LTM4601AHVIY	15mm x 15mm x 3.42mm BGA	I	$49.06	$34.35
LTM4601AHVIY#PBF	15mm x 15mm x 3.42mm BGA	I	$33.87	$23.71
LTM4601AHVMPV#PBF	15mm × 15mm × 2.82mm LGA	MP	$57.50	$40.25
LTM4601AHVMPY	15mm x 15mm x 3.42mm BGA	MP	$74.34	$52.05
LTM4601AHVMPY#PBF	15mm x 15mm x 3.42mm BGA	MP	$59.16	$41.41
