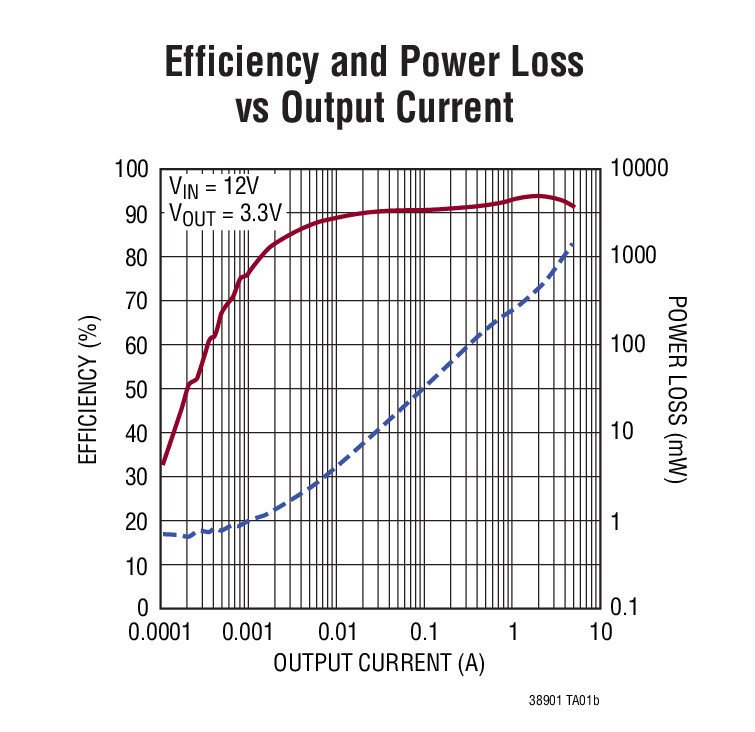

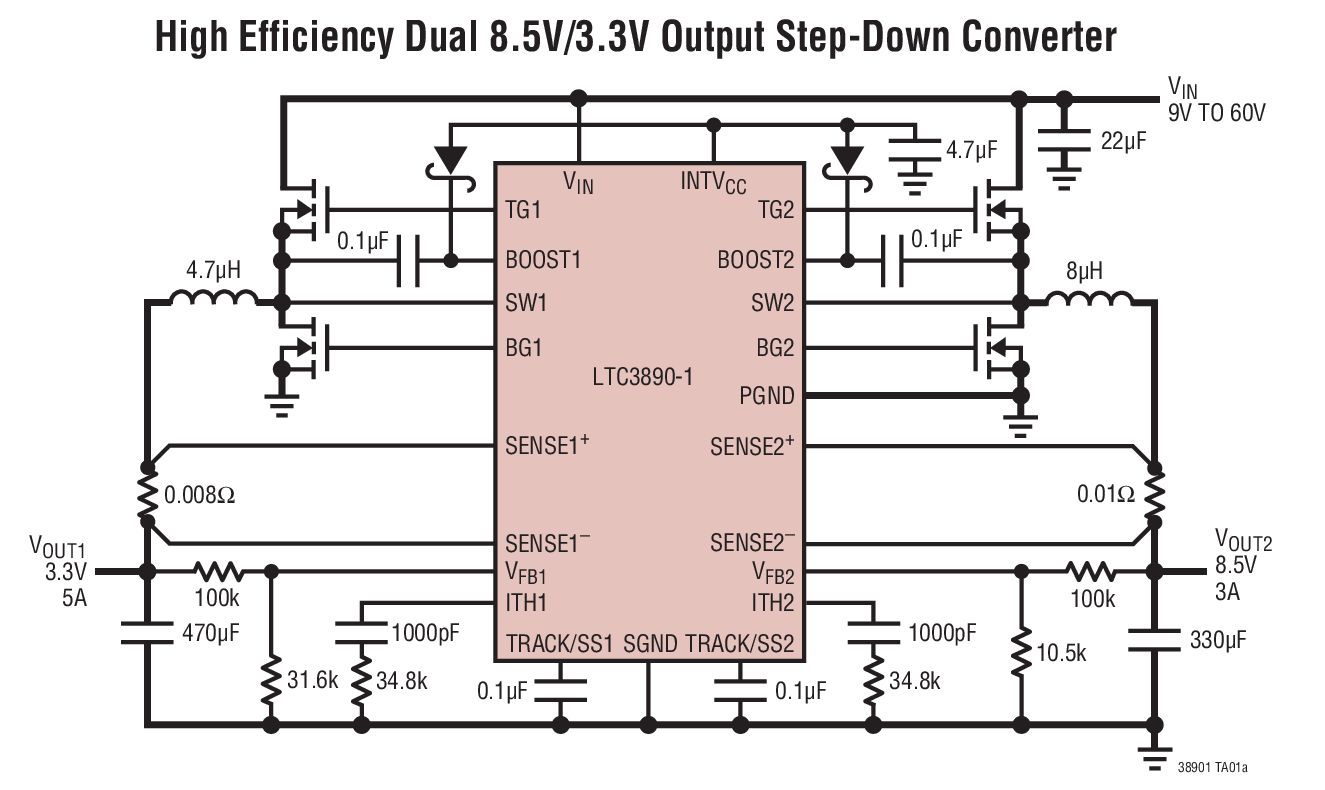

LTC3890-1 - 典型应用图例：

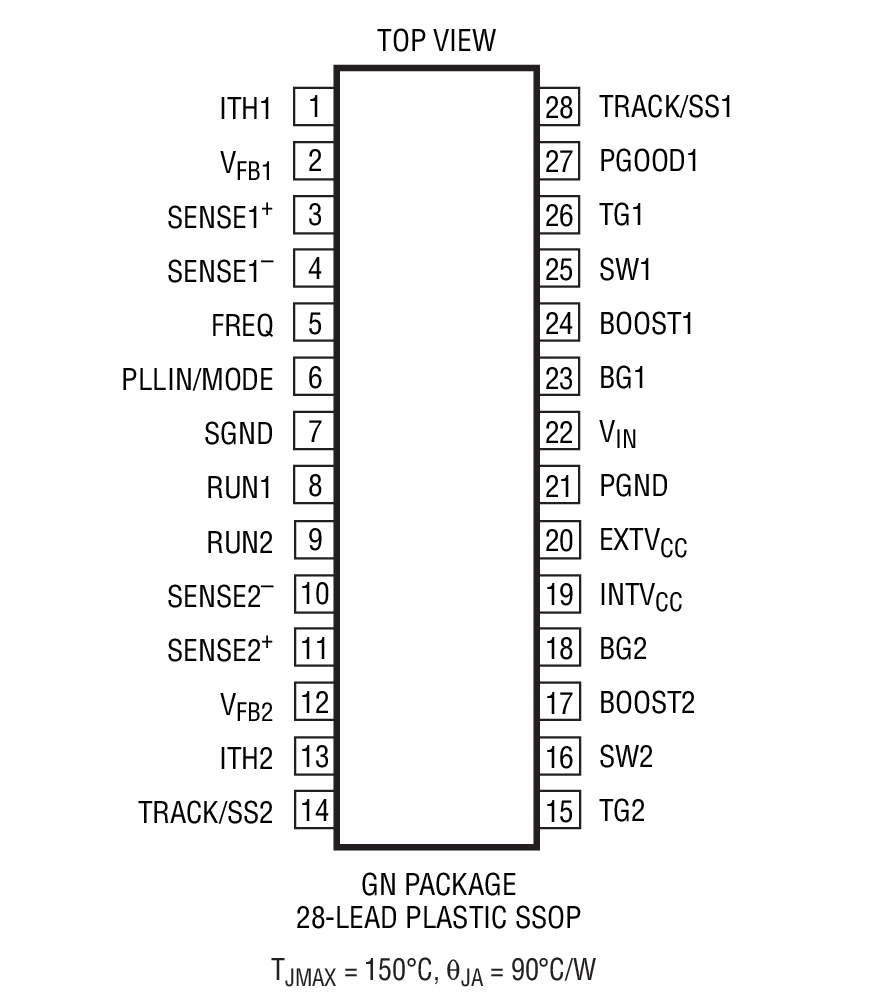

LTC3890-1 - 封装图解：

LINEAR凌力尔特芯片：

LTC3890-1 - LTC3890-1是60V、低 Iq、双通道、两相、同步降压型 DC/DC 控制器

LTC3890-1是LINEAR凌力尔特公司的一款多输出降压产品，LTC3890-1是LTC3890-1是60V、低 Iq、双通道、两相、同步降压型 DC/DC 控制器，本站介绍了LTC3890-1的封装应用图解、特点和优点、功能等，并给出了与LTC3890-1相关的LINEAR元器件型号供参考。

LTC3890-1 - LTC3890-1是60V、低 Iq、双通道、两相、同步降压型 DC/DC 控制器 - 多输出降压 - 航天和严酷环境 - 凌力尔特

LTC3890-1 - 60V、低 Iq、双通道、两相、同步降压型 DC/DC 控制器

LTC3890-1 - 60V、低 Iq、双通道、两相、同步降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3890-1 是一款高性能、双通道、降压型开关稳压器 DC/DC 控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作，最大限度地降低了功率损耗和电源噪声。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。4V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学种类。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能可限制短路情况下的 MOSFET 热耗散。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。

如需采用无引线的 32 引脚 QFN 封装，并具有可调的电流限值、时钟输出、相位调制和两个 PGOOD 输出功能，请查阅 LTC3890 产品手册。

特点

宽 VIN 范围：4V 至 60V (绝对最大值为 65V)

低工作 IQ：50μA (一个通道接通)

宽输出电压范围：0.8V ≤ VOUT ≤ 24V

RSENSE 或 DCR 电流检测

异相控制器降低了所需的输入电容和电源所引起的噪声

可锁相频率 (75kHz 至 850kHz)

可编程固定频率 (50kHz 至 900kHz)

在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作

非常低压差操作：99% 占空比

可调输出电压软起动或跟踪功能

电源良好输出电压监视器

输出过压保护

低停机电流 IQ：<14μA

内部 LDO 从 VIN 或 EXTVCC 来给栅极驱动器供电

在启动期间无电流折返

窄体 SSOP 封装

应用

汽车上“始终保持接通”的系统

电池供电式数字设备

分布式 DC 电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3890EGN-1#PBF	SSOP-28	E	$6.39	$4.47
LTC3890EGN-1#TRPBF	SSOP-28	E		$4.53
LTC3890HGN-1#PBF	SSOP-28	H	$7.82	$5.47
LTC3890HGN-1#TRPBF	SSOP-28	H		$5.53
LTC3890IGN-1#PBF	SSOP-28	I	$7.40	$5.18
LTC3890IGN-1#TRPBF	SSOP-28	I		$5.24
LTC3890MPGN-1#PBF	SSOP-28	MP	$22.10	$15.47
LTC3890MPGN-1#TRPBF	SSOP-28	MP		$15.53
