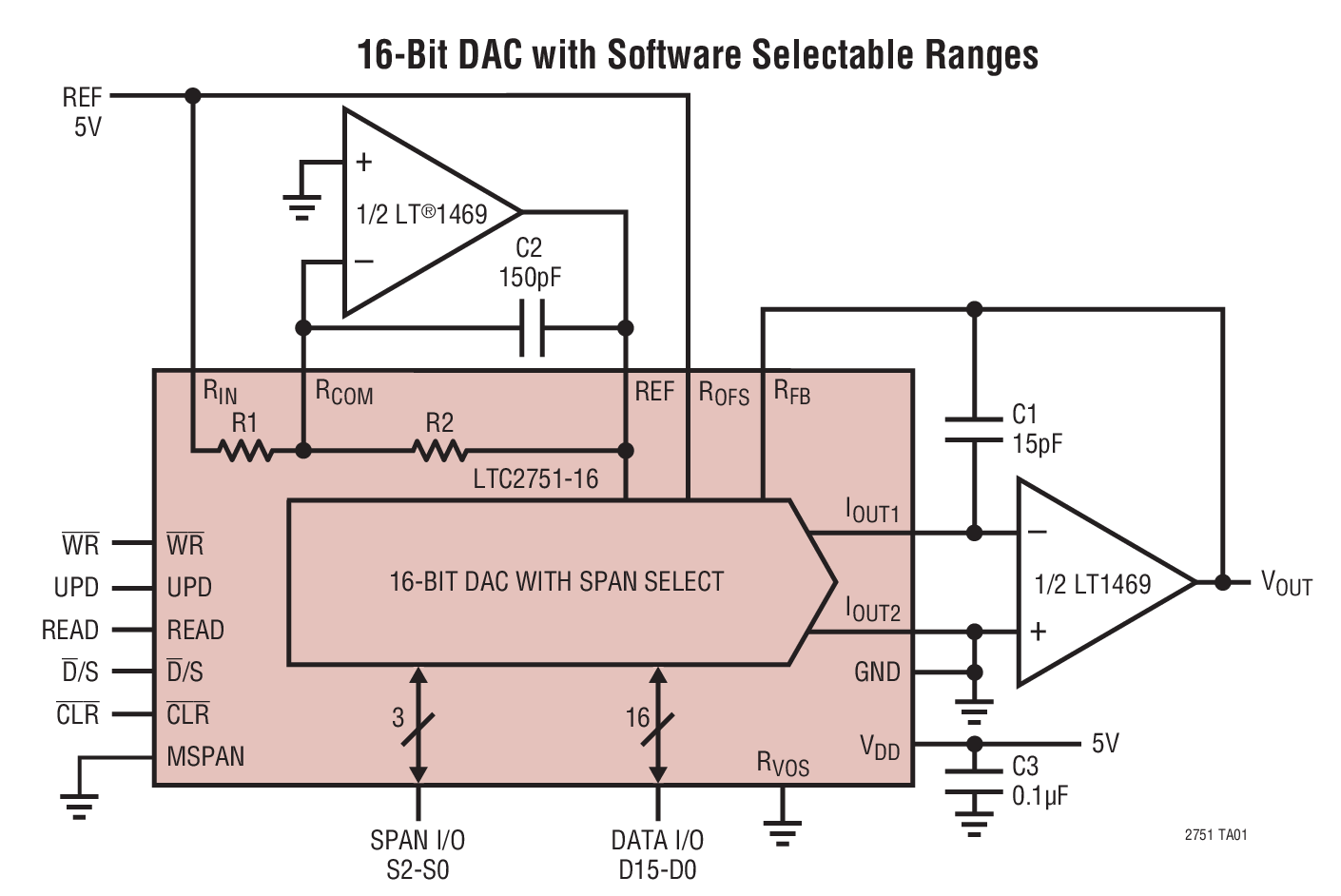

LTC2751A-16典型应用图例一

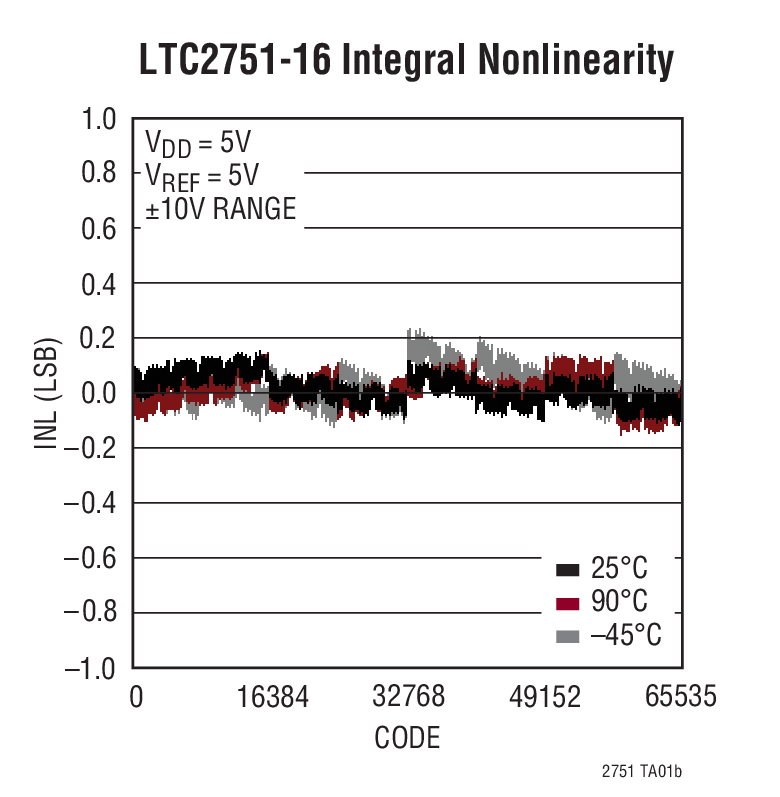

LTC2751A-16典型应用图例二
LTC2751A-16 - 封装图解:

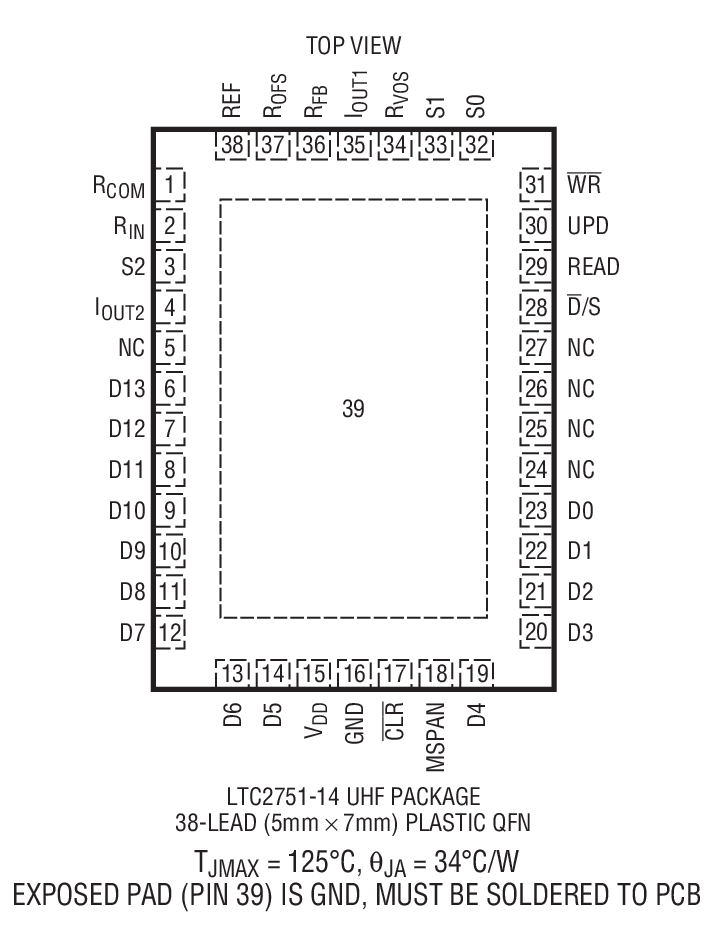

LTC2751A-16封装图解一
LTC2751A-16封装图解二
LTC2751A-16LTC2751A-16
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2751A-16介绍
LTC2751A-16 - LTC2751A-16是具并行 I/O 的电流输出 12 位 SoftSpan DAC

LTC2751A-16是Linear公司的一款电流输出 DAC产品,LTC2751A-16是具并行 I/O 的电流输出 12 位 SoftSpan DAC,本站介绍了LTC2751A-16的封装应用图解、特点和优点、功能等,并给出了与LTC2751A-16相关的凌力尔特元器件型号供参考。

LTC2751A-16 - 具并行 I/O 的电流输出 12 位 SoftSpan DAC

LTC2751-12 - 具并行 I/O 的电流输出 12 位 SoftSpan DAC - Linear Technology(凌力尔特)

功能描述

LTC2751 是一个 12 位、14 位和 16 位乘法并行输入、电流输出 DAC 系列。它们采用 2.7V 至 5.5V 单工作电源。所有器件均在整个温度范围内保证单调性。在未做任何调节的情况下,LTC2751A-16 在整个温度范围内提供了 16 位性能 (±1LSB INL 和 DNL)。这些 SoftSpanTM DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围,也可通过引脚搭接来在一种输出范围内运作。

这些器件采用了一个双向输入 / 输出并行接口,从而实现了任何片内寄存器的回读。一个上电电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。

特点
  • 6 种可设置输出范围: 单极:0V 至 5V,0V 至 10V 双极:±5V、±10V、±2.5V、-2.5V 至 7.5V
  • 最大 16 位 INL 误差:±1LSB (在整个温度范围)
  • 低电源电流 (最大值为 1μA)
  • 在整个温度范围内可保证单调
  • 低干扰脉冲:1nV•s
  • 2.7V 至 5.5V 单电源操作
  • 2μs 稳定时间 (至 ±1LSB)
  • 基准输入:±15V
  • 具所有寄存器回读功能的并行接口
  • 异步 CLR 引脚在任何输出范围内将 DAC 输出清至 0V
  • 上电复位至 0V
  • 38 引脚 5mm x 7mm QFN 封装
  • 应用
  • 高分辨率偏移和增益调节
  • 过程控制和工业自动化
  • 自动测试设备
  • 数据采集系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2751ACUHF-16#PBF 5x7 QFN-38 C $14.50 $9.90
    LTC2751ACUHF-16#TRPBF 5x7 QFN-38 C $9.96
    LTC2751AIUHF-16#PBF 5x7 QFN-38 I $17.40 $11.88
    LTC2751AIUHF-16#TRPBF 5x7 QFN-38 I $11.94
    LTC2751BCUHF-16#PBF 5x7 QFN-38 C $12.45 $8.50
    LTC2751BCUHF-16#TRPBF 5x7 QFN-38 C $8.56
    LTC2751BIUHF-16#PBF 5x7 QFN-38 I $14.94 $10.20
    LTC2751BIUHF-16#TRPBF 5x7 QFN-38 I $10.26
    LTC2751CUHF-12#PBF 5x7 QFN-38 C $7.25 $4.95
    LTC2751CUHF-12#TRPBF 5x7 QFN-38 C $5.01
    LTC2751CUHF-14#PBF 5x7 QFN-38 C $9.52 $6.50
    LTC2751CUHF-14#TRPBF 5x7 QFN-38 C $6.56
    LTC2751IUHF-12#PBF 5x7 QFN-38 I $8.70 $5.94
    LTC2751IUHF-12#TRPBF 5x7 QFN-38 I $6.00
    LTC2751IUHF-14#PBF 5x7 QFN-38 I $11.42 $7.80
    LTC2751IUHF-14#TRPBF 5x7 QFN-38 I $7.86
