当前位置:Linear公司 > > 凌力尔特芯片 >> LT1787
LT1787技术文档下载:
LT1787技术文档产品手册下载
LT1787 - 典型应用图例:

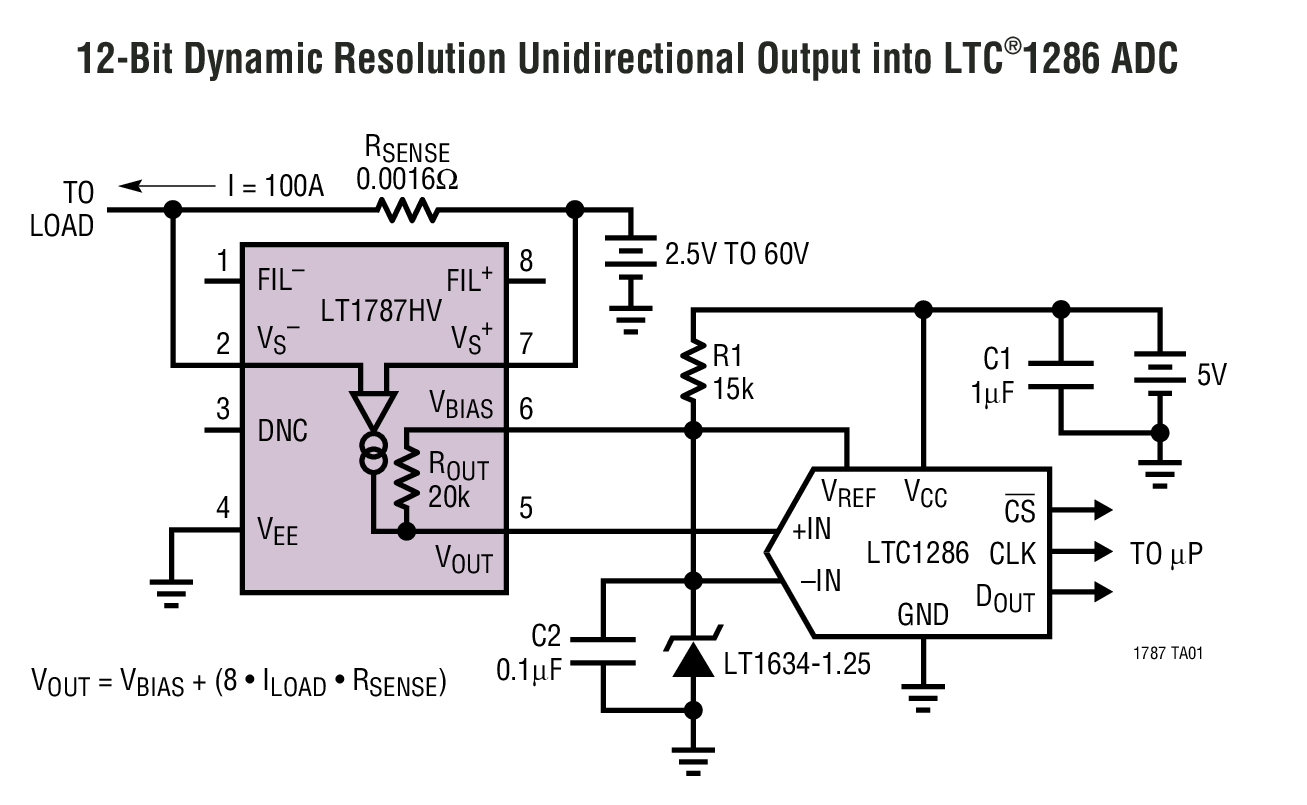

LT1787典型应用图例一

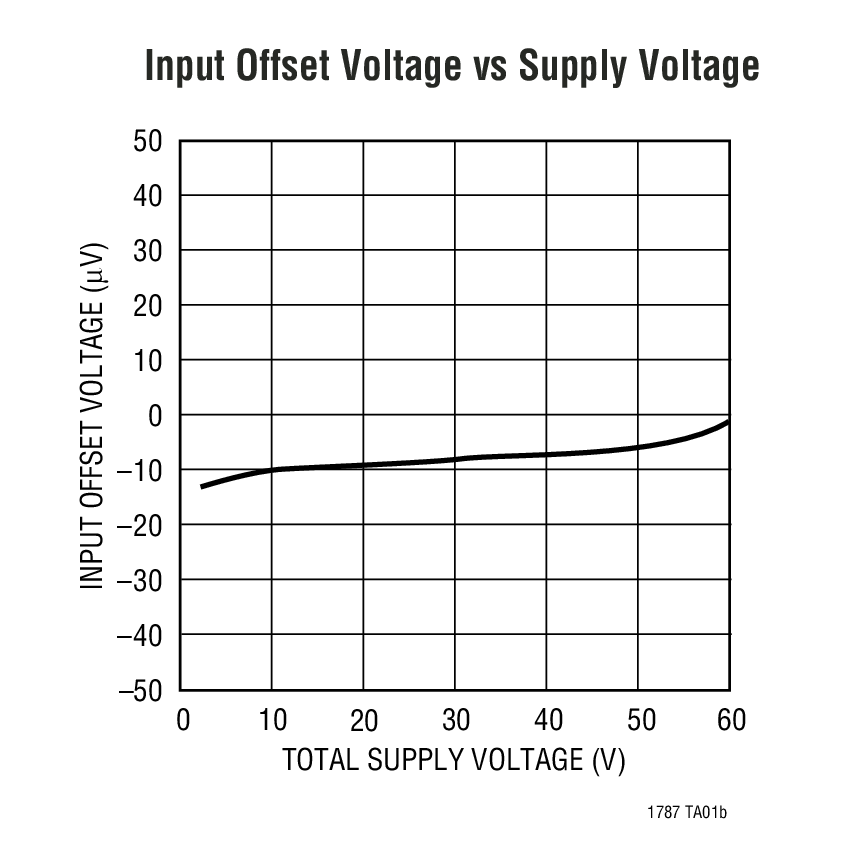

LT1787典型应用图例二
LT1787 - 封装图解:

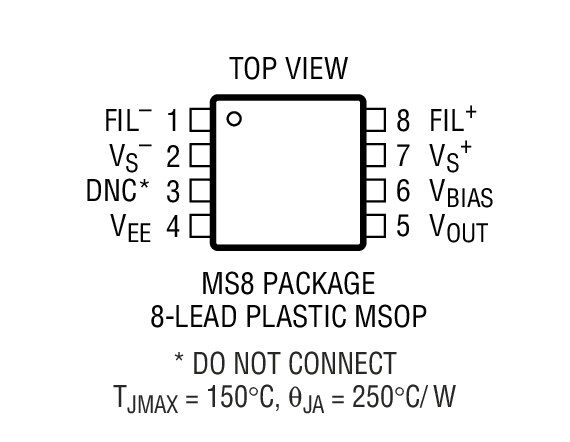

LT1787封装图解一

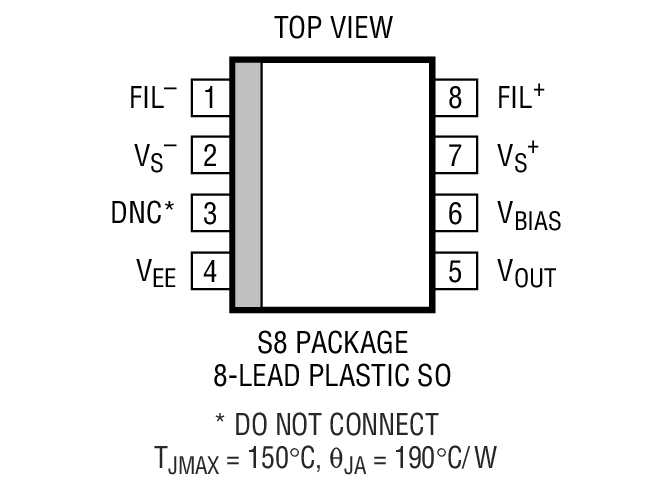

LT1787封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1787介绍
LT1787 - LT1787是精准、高压侧电流 检测放大器

LT1787是Linear公司的一款精准放大器产品,LT1787是精准、高压侧电流 检测放大器,本站介绍了LT1787的封装应用图解、特点和优点、功能等,并给出了与LT1787相关的凌力尔特元器件型号供参考。

LT1787 - 精准、高压侧电流 检测放大器

LT1787 - 精准、高压侧电流 检测放大器 - Linear Technology(凌力尔特)

功能描述
LT1787 是一款完整的微功率精准高压侧电流检测放大器。LT1787 通过一个外部检测电阻器两端的电压来监视双向电流。一个电流或电压输出负责指示检测电流的方向和大小。LT1787 提供了大于 12 位的动态范围和 40µV 的超低输入失调电压 (典型的全标度输入电压为 250mV)。板载精准电阻器设定了一个数值为 8 的固定增益。利用一个布设于 FIL- 和 FIL+ 引脚之间的电容器轻松地实现了输入信号滤波。LT1787HV 可在 2.5V 至 60V 的总电源电压范围内运作,而 LT1787 则可在 2.5V 至 36V 的总电源电压条件下工作。这两种器件版本均具有超过 120dB 的 PSRR。LT1787/LT1787HV的消耗电流仅为 60µA,并采用 8 引脚 SO 和 MSOP 封装。
特点
  • 输入失调电压:75µV (最大值)
  • 60V 电源操作 (LT1787HV)
  • 12 位动态范围
  • 工作电流:60µA
  • 用户可选的外部检测电阻器
  • 双向高压侧电流检测
  • 单向或双向输出
  • 输入噪声滤波
  • -40℃ 至125℃ 工作电压范围
  • 采用 8 引脚 SO 和 MSOP 封装
  • 应用
  • 电池监视
  • 功率监视
  • 便携式电话
  • 蜂窝电话
  • 便携式测试/测量系统
  • 电池式系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1787CMS8 MS-8 C $2.60 $2.25
    LT1787CMS8#PBF MS-8 C $2.60 $2.25
    LT1787CMS8#TR MS-8 C $2.31
    LT1787CMS8#TRPBF MS-8 C $2.31
    LT1787CS8 SO-8 C $2.40 $2.05
    LT1787CS8#PBF SO-8 C $2.40 $2.05
    LT1787CS8#TR SO-8 C $2.11
    LT1787CS8#TRPBF SO-8 C $2.11
    LT1787HS8 SO-8 H $3.20 $2.70
    LT1787HS8#PBF SO-8 H $3.20 $2.70
    LT1787HS8#TR SO-8 H $2.75
    LT1787HS8#TRPBF SO-8 H $2.75
    LT1787HVCMS8 MS-8 C $3.55 $3.05
    LT1787HVCMS8#PBF MS-8 C $3.55 $3.05
    LT1787HVCMS8#TR MS-8 C $3.11
    LT1787HVCMS8#TRPBF MS-8 C $3.11
    LT1787HVCS8 SO-8 C $3.35 $2.90
    LT1787HVCS8#PBF SO-8 C $3.35 $2.90
    LT1787HVCS8#TR SO-8 C $2.96
    LT1787HVCS8#TRPBF SO-8 C $2.96
    LT1787HVHS8 SO-8 H $4.10 $3.60
    LT1787HVHS8#PBF SO-8 H $4.10 $3.60
    LT1787HVHS8#TR SO-8 H $3.65
    LT1787HVHS8#TRPBF SO-8 H $3.65
    LT1787HVIMS8 MS-8 I $4.45 $3.85
    LT1787HVIMS8#PBF MS-8 I $4.45 $3.85
    LT1787HVIMS8#TR MS-8 I $3.91
    LT1787HVIMS8#TRPBF MS-8 I $3.91
    LT1787HVIS8 SO-8 I $3.95 $3.45
    LT1787HVIS8#PBF SO-8 I $3.95 $3.45
    LT1787HVIS8#TR SO-8 I $3.51
    LT1787HVIS8#TRPBF SO-8 I $3.51
    LT1787IMS8 MS-8 I $3.15 $2.75
    LT1787IMS8#PBF MS-8 I $3.15 $2.75
    LT1787IMS8#TR MS-8 I $2.81
    LT1787IMS8#TRPBF MS-8 I $2.81
    LT1787IS8 SO-8 I $2.95 $2.55
    LT1787IS8#PBF SO-8 I $2.95 $2.55
    LT1787IS8#TR SO-8 I $2.61
    LT1787IS8#TRPBF SO-8 I $2.61
