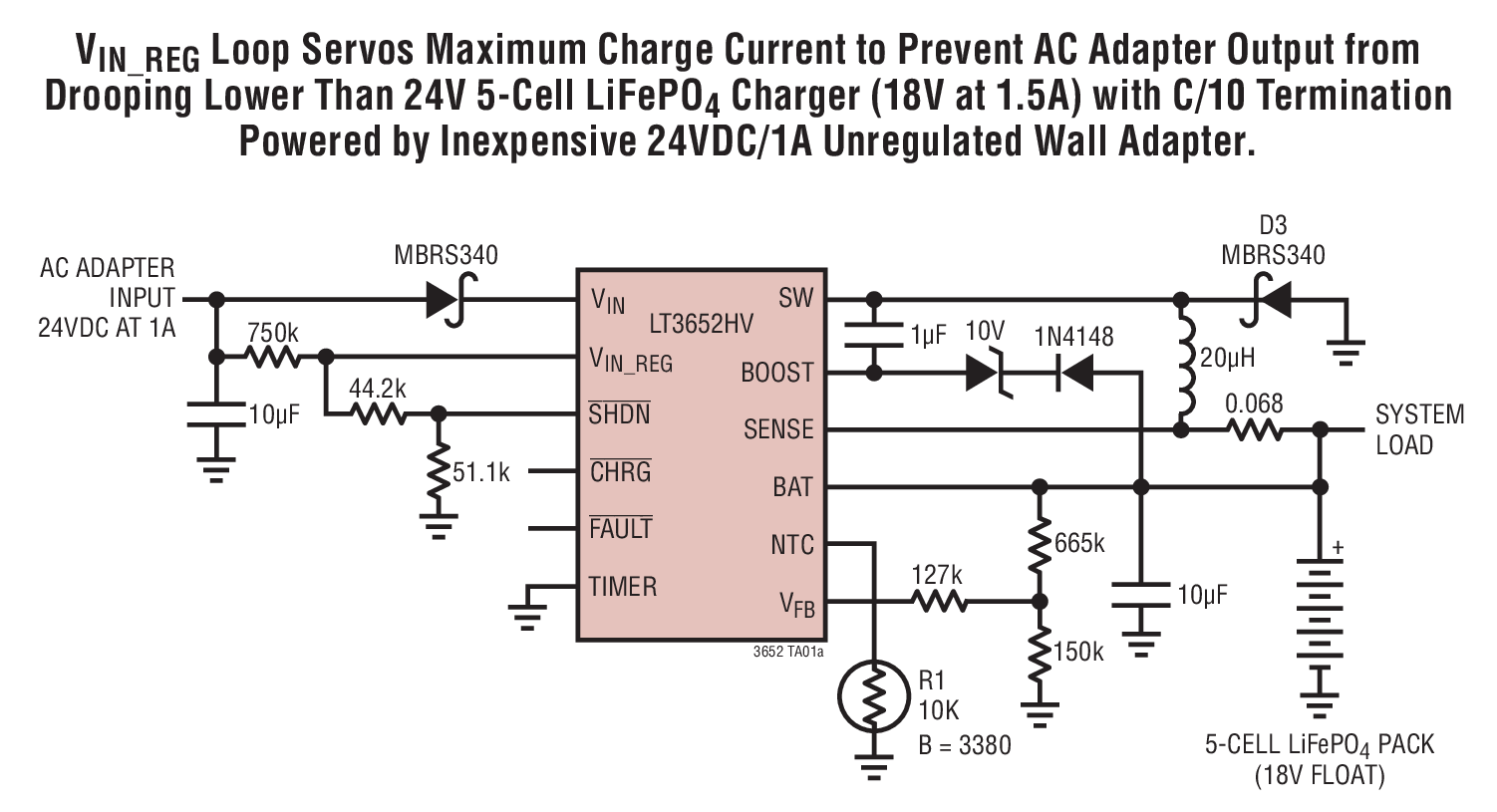

LT3652HV典型应用图例一

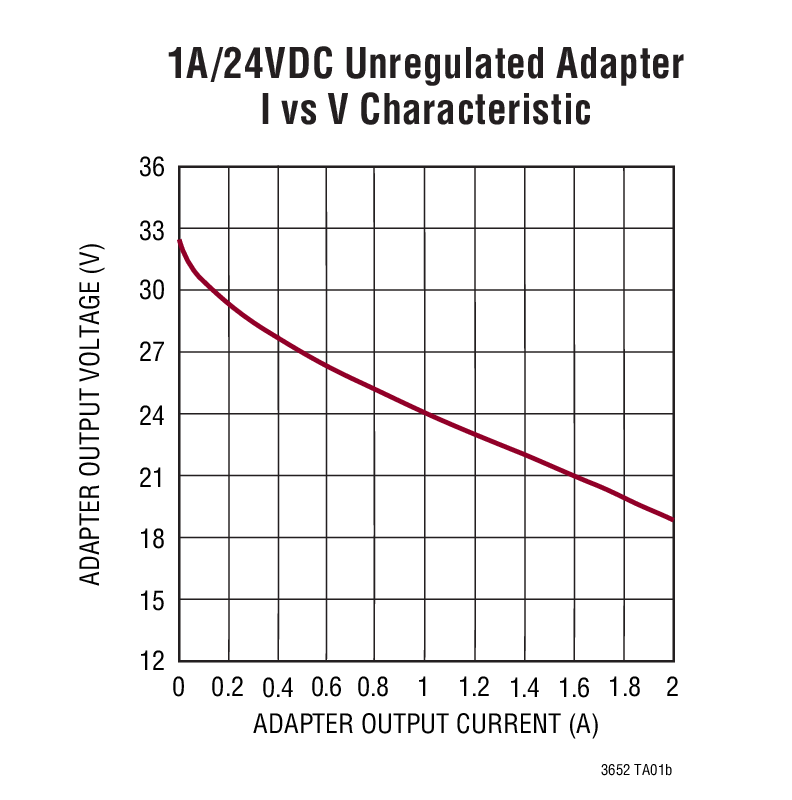

LT3652HV典型应用图例二
LT3652HV - 封装图解：

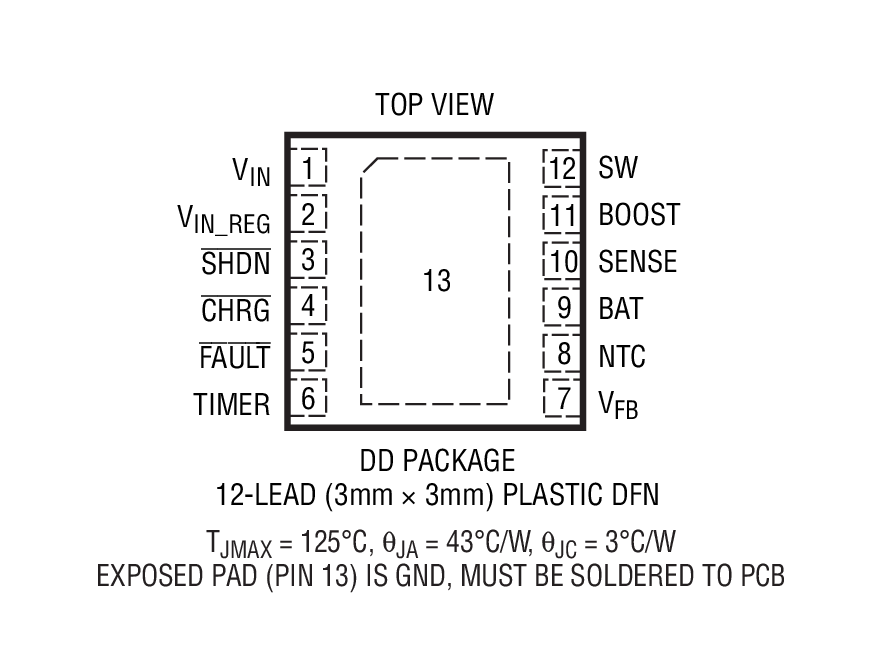

LT3652HV封装图解一

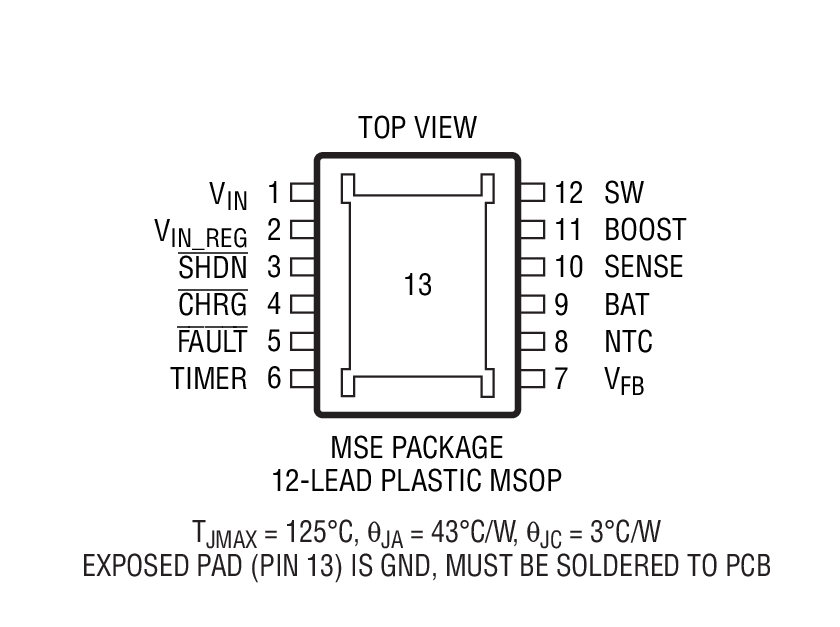

LT3652HV封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3652HV介绍

LT3652HV - LT3652HV是功率跟踪 2A 电池充电器

LT3652HV是LINEAR凌力尔特公司的一款开关充电器产品，LT3652HV是LT3652HV是功率跟踪 2A 电池充电器，本站介绍了LT3652HV的封装应用图解、特点和优点、功能等，并给出了与LT3652HV相关的LINEAR元器件型号供参考。

LT3652HV - LT3652HV是功率跟踪 2A 电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LT3652HV - 功率跟踪 2A 电池充电器

LT3652HV - 功率跟踪 2A 电池充电器 - Linear Technology（凌力尔特）

功能描述

LT3652HV 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 34V 的输入电压范围内运作。LT3652HV 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 18V 的电池浮动电压。

LT3652HV 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652HV 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。

可以通过配置使 LT3652HV 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652HV 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652HV 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了“top-off” 型充电。

特点
  • 用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
  • 宽输入电压范围：4.95V 至 34V (40V 绝对最大值)
  • 可编程充电速率高达 2A
  • 可由用户选择的充电终止方式：C/10 或板上充电终止定时器
  • 可采用电阻器设置和可高达 18V 的浮动电压能迎合 4 节锂离子 / 锂聚合物电池、5 节 LiFePO4 (磷酸铁锂) 电池、铅酸电池化学组成
  • 可通过并联提供较高的输出电流
  • 1MHz 固定频率
  • 0.5% 浮动电压基准准确度
  • 5% 充电电流准确度
  • 2.5% C/10 检测准确度
  • 二进制编码集电极开路状态引脚
    • 应用
  • 太阳能供电型应用
  • 远程监视站
  • 便携手持式仪器
  • 12V 至 24V 汽车系统
  • 从电流受限型适配器进行的电池充电
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3652HVEDD#PBF 3x3 DFN-12 E $4.86 $3.40
    LT3652HVEDD#TRPBF 3x3 DFN-12 E $3.46
    LT3652HVEMSE#PBF MS-12E E $4.86 $3.40
    LT3652HVEMSE#TRPBF MS-12E E $3.46
    LT3652HVIDD#PBF 3x3 DFN-12 I $5.29 $3.70
    LT3652HVIDD#TRPBF 3x3 DFN-12 I $3.76
    LT3652HVIMSE#PBF MS-12E I $5.29 $3.70
    LT3652HVIMSE#TRPBF MS-12E I $3.76
