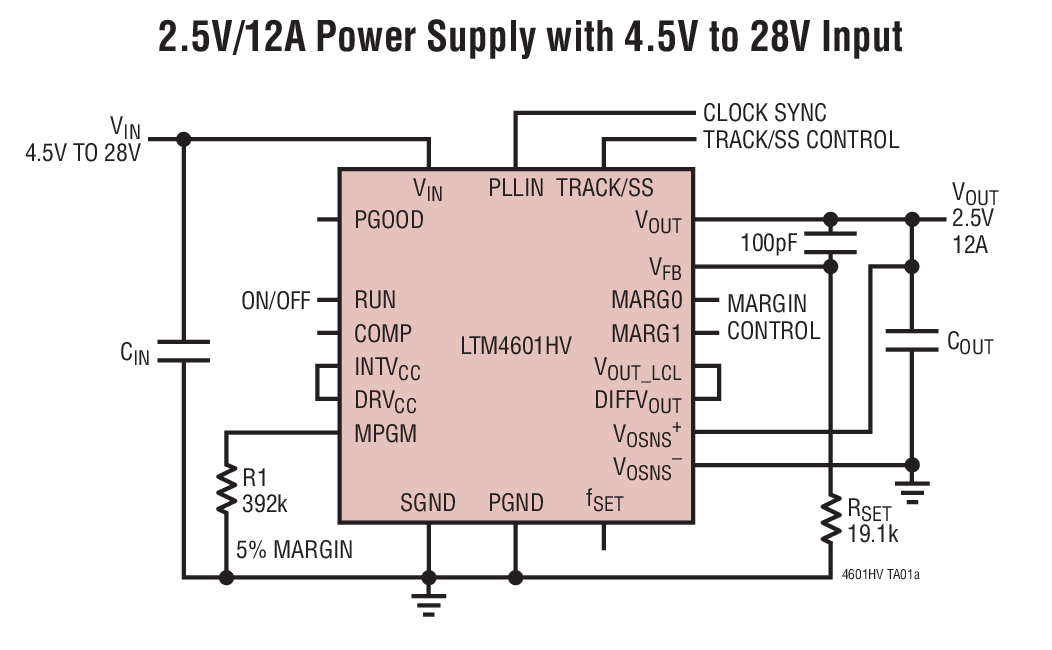

LTM4601HV典型应用图例一

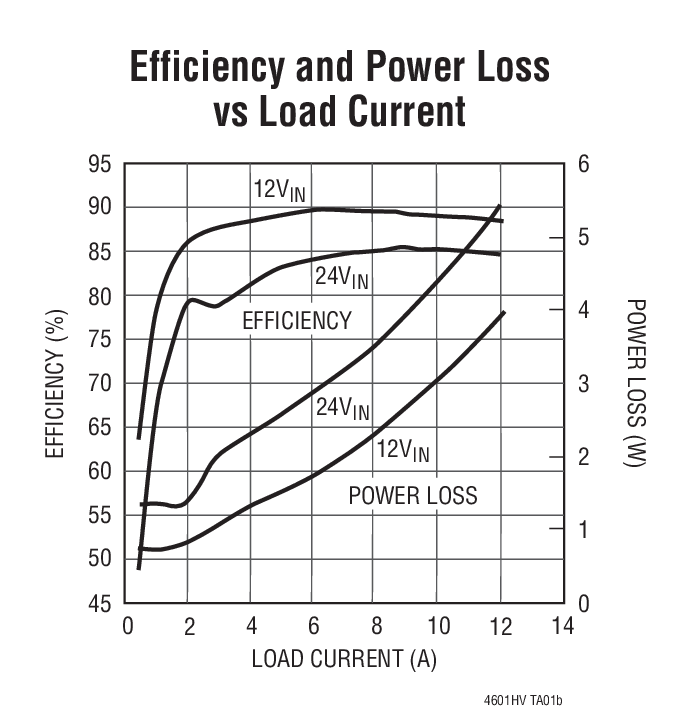

LTM4601HV典型应用图例二
LTM4601HV - 封装图解：

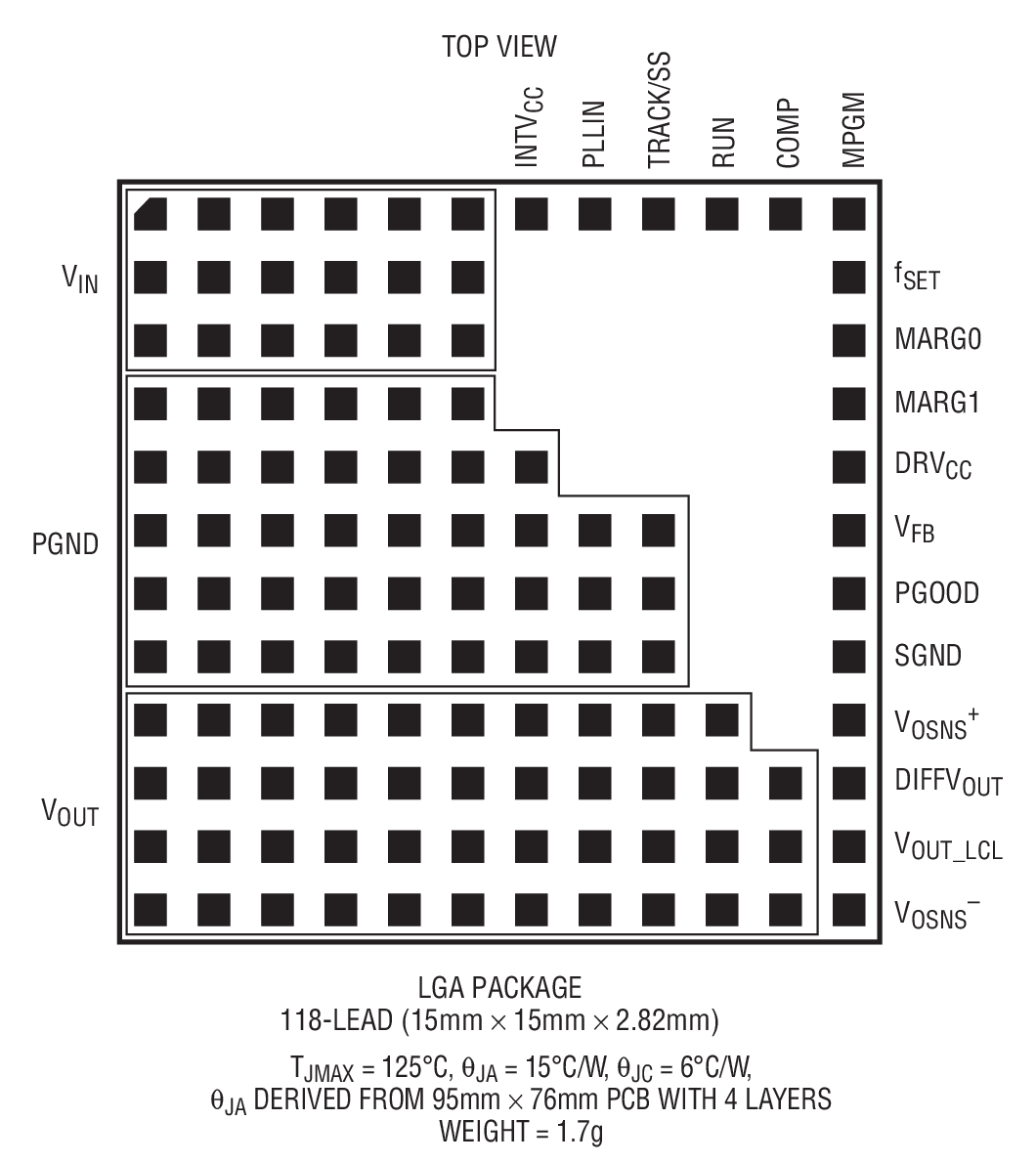

LTM4601HV封装图解一

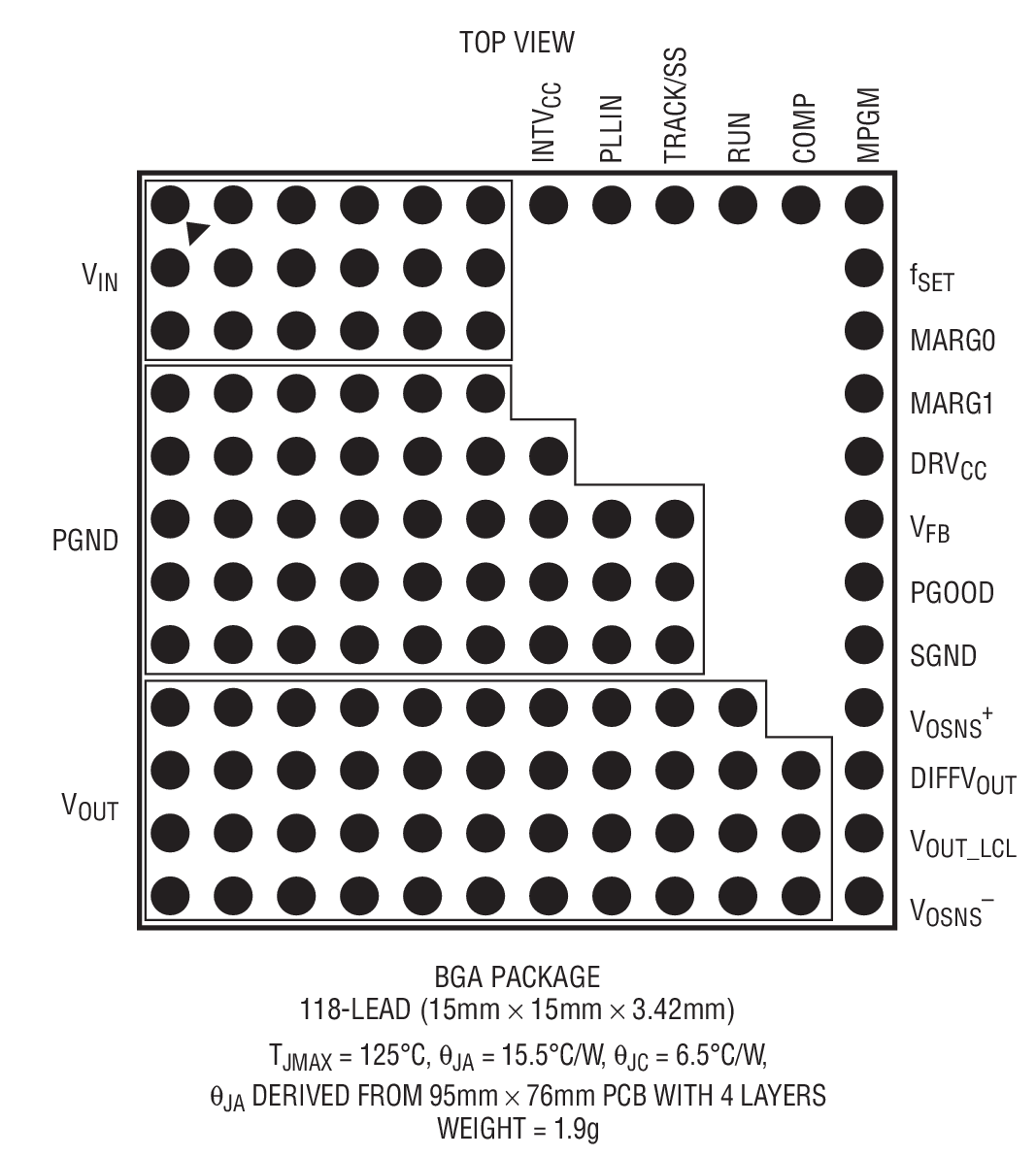

LTM4601HV封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4601HV介绍

LTM4601HV - LTM4601HV是具 PLL、输出跟踪和裕度调节功能的 12A、28Vin DC/DC μModule 稳压器

LTM4601HV是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4601HV是LTM4601HV是具 PLL、输出跟踪和裕度调节功能的 12A、28Vin DC/DC μModule 稳压器，本站介绍了LTM4601HV的封装应用图解、特点和优点、功能等，并给出了与LTM4601HV相关的LINEAR元器件型号供参考。

LTM4601HV - LTM4601HV是具 PLL、输出跟踪和裕度调节功能的 12A、28Vin DC/DC μModule 稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4601HV - 具 PLL、输出跟踪和裕度调节功能的 12A、28Vin DC/DC μModule 稳压器

LTM4601HV - 具 PLL、输出跟踪和裕度调节功能的 12A、28Vin DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4601HV 是一款完整的 12A 降压型开关模式 DC/DC 电源，具有板上开关控制器、MOSFET、电感器和所有的支持元件。该 µModule 内置于一个小巧的表面贴装型 15mm × 15mm × 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装中。LTM4601HV 可在 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效设计可提供 12A 的连续电流 (峰值达 14A)。仅需采用大容量输入和输出电容器便可完成设计。

扁平和轻量的封装可以很容易地安装在 PC 板背面上的未用空间之中，以实现高密度负载点调节。该 µModule 可同步至一个外部时钟，旨在减少无用的频率谐波，并允许执行多相 (PolyPhase) 操作，以提供高负载电流。

高开关频率和自适应接通时间电流模式架构提供了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。可以采用一个板上差分远端采样放大器来准确地调节一个输出电压，这与负载电流无关。

特点
  • 完整的开关模式电源
  • 宽输入电压范围：4.5V 至 28V
  • 12A DC (典型值)、14A 峰值输出电流
  • 0.6V 至 5V 输出电压
  • 输出电压跟踪和裕度调节
  • 并联多个µModule 稳压器以实现均流
  • 用于实现精准稳压的差分远端采样
  • PLL 频率同步
  • ±1.5% 调节
  • 具电流折返保护功能 (在启动时停用)
  • 符合 RoHS 标准并采用无铅涂层的金制涂层 LGA (e4) 或 SAC 305 BGA (e1) 封装
  • 超快瞬态响应
  • 电流模式控制
  • 效率高达 95% (在 5VIN、3.3VOUT)
  • 可编程软起动
  • 具输出过压保护功能
  • 小占板面积、扁平 (15mm x 15mm x 2.82mm) 表面贴装型 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装
    • 应用
  • 电信和网络设备
  • 服务器
  • 工业设备
  • 负载点调节
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4601HVEV#PBF 15mm × 15mm x 2.82mm LGA E $30.56 $20.15
    LTM4601HVEY#PBF 15mm × 15mm × 3.42mm BGA E $32.33 $21.32
    LTM4601HVIV#PBF 15mm × 15mm x 2.82mm LGA I $33.65 $22.17
    LTM4601HVIY#PBF 15mm × 15mm × 3.42mm BGA I $33.36 $23.36
