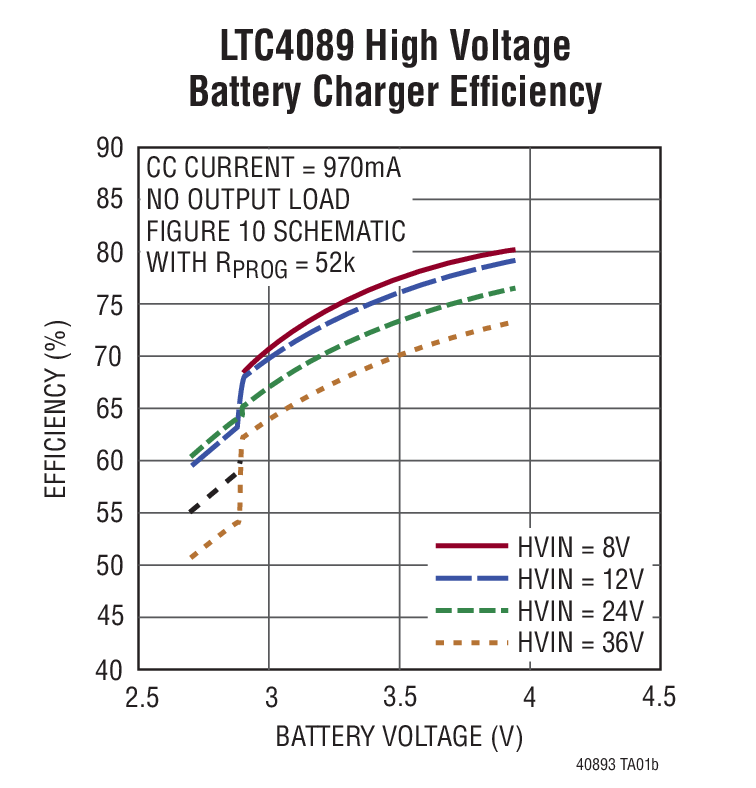

LTC4089-3 - 典型应用图例：

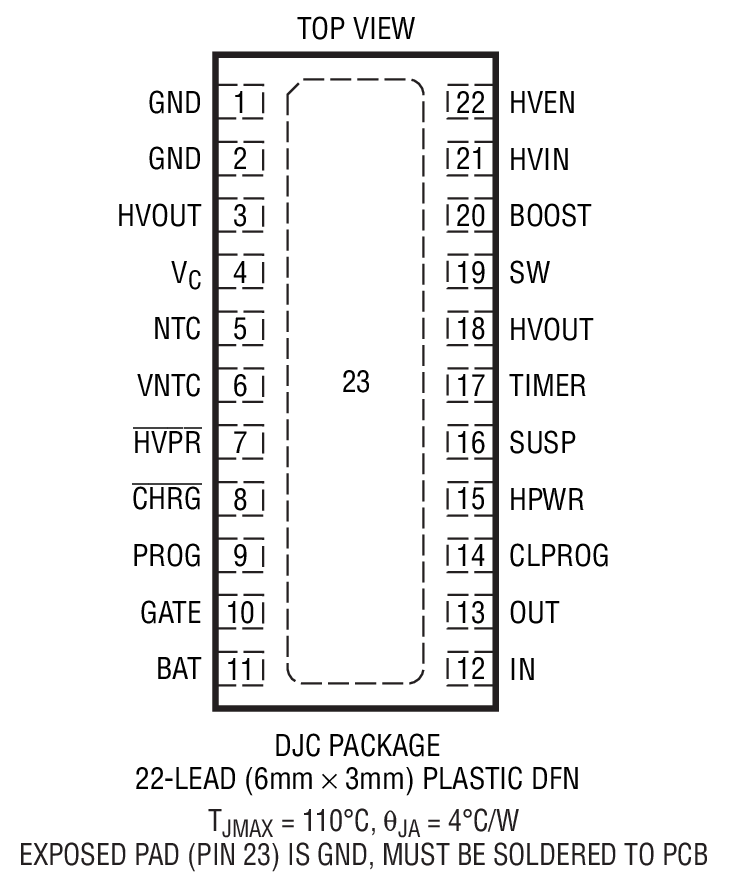

LTC4089-3 - 封装图解：

LTC4089-3 - LTC4089-3是具有高电压开关充电器的 USB 电源管理器

LTC4089-3是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4089-3是具有高电压开关充电器的 USB 电源管理器，本站介绍了LTC4089-3的封装应用图解、特点和优点、功能等，并给出了与LTC4089-3相关的凌力尔特元器件型号供参考。

LTC4089-3 - 具有高电压开关充电器的 USB 电源管理器

LTC4089-3 - 具有高电压开关充电器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4089-3 是一款 USB 电源管理器和高电压锂离子电池充电器。这些器件可控制被 USB 外设用来执行操作和电池充电的总电流。电池充电电流可自动减小，因而负载电流与充电电流之和不会超过设定的输入电流限值。LTC4089-3 还能够适应高电压电源，例如：12V AC/DC 交流适配器、FireWire 或汽车电源。

LTC4089-3 提供了一种可跟踪电池电压的自适应输出功能，用于在采用高电压输入时实现高效充电。标准 LTC4089 的这款 3.95V 版本适合那些具有扩展电池寿命要求或者需要进行高温 (大约 >60°C) 操作或存储的应用。在这些条件下，降低浮动电压将牺牲一定的初始电池容量，以增加整个电池寿命期间的容量保持率。充电电流是可设置的，而且，一个充电结束状态输出 (CHRG) 负责指示满充电状态。该器件还具有可设置总充电时间、一个用于在电池的充电和自动再充电过程中监视电池温度的 NTC 热敏电阻输入。

特点

电源之间的无缝切换：锂离子电池、USB 和 6V 至 36V 外部电源

采用 6V 至 36V 输入并具自适应输出控制功能的高效 1.2A 充电器

3.95V 浮动电压改善了电池寿命和高温安全裕量

从 USB 输入进行与负载相关的充电操作可保证电流符合性

215mΩ 内部理想二极管和可选的外部理想二极管控制器可在未接入外部电源 / USB 的情况下提供低损耗电源路径

恒定电流 / 恒定电压操作以及热反馈功能可在无过热危险的情况下实现充电速率的最大化

采用 USB 输入时可选的 100% 或 20% 电流限值 (例如：500mA / 100mA)

准确度为 ±0.8% 的 3.95V 预设充电电压

C/10 充电电流检测输出

NTC 热敏电阻输入以实现适宜温度充电

纤巧型 (6mm x 3mm x 0.75mm) 22 引脚 DFN 封装
