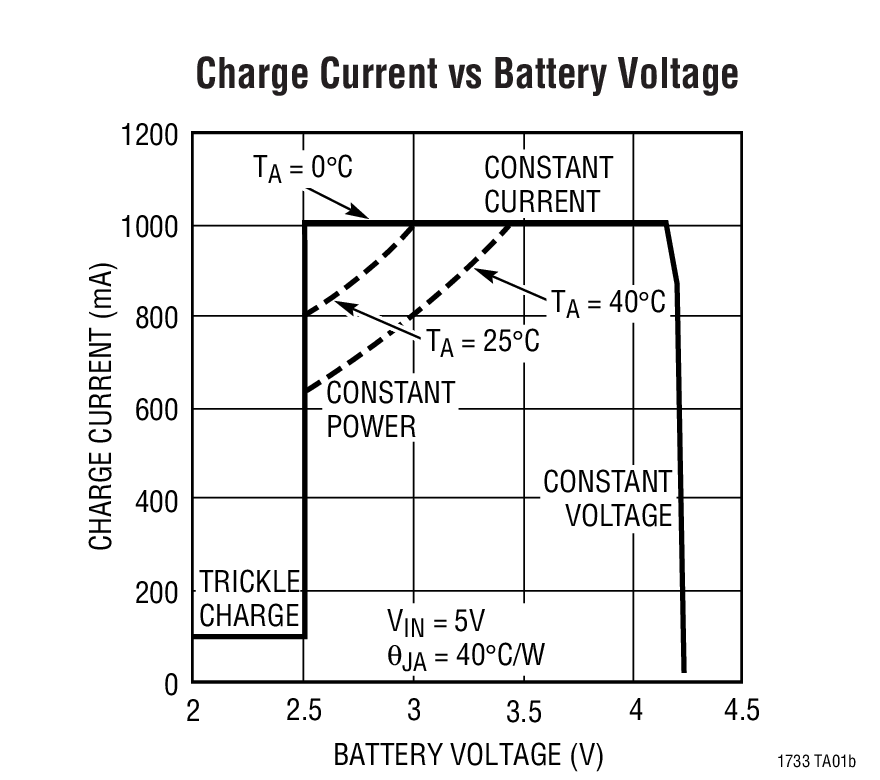

LTC1733典型应用图例一

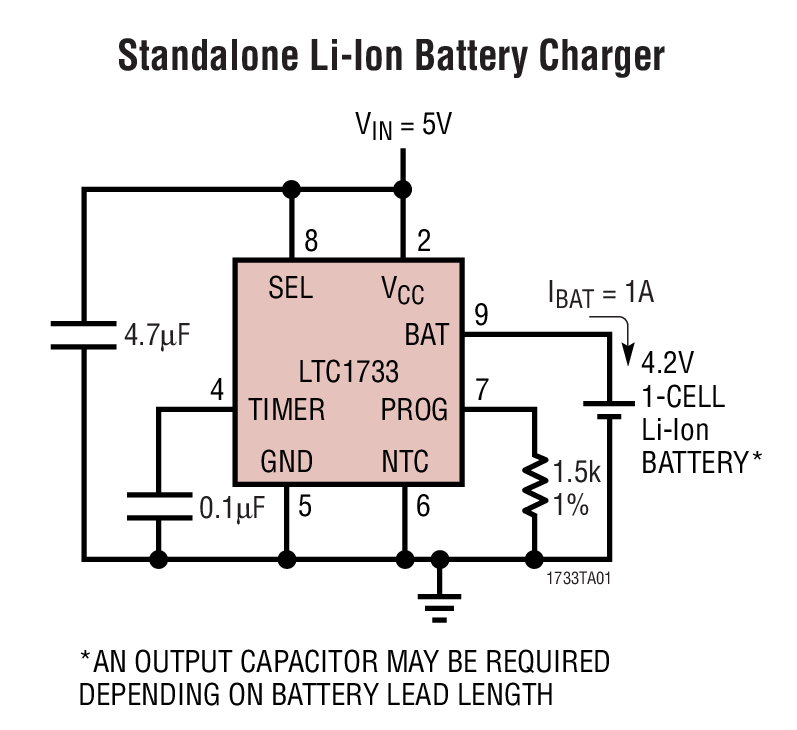

LTC1733典型应用图例二
LTC1733封装图解

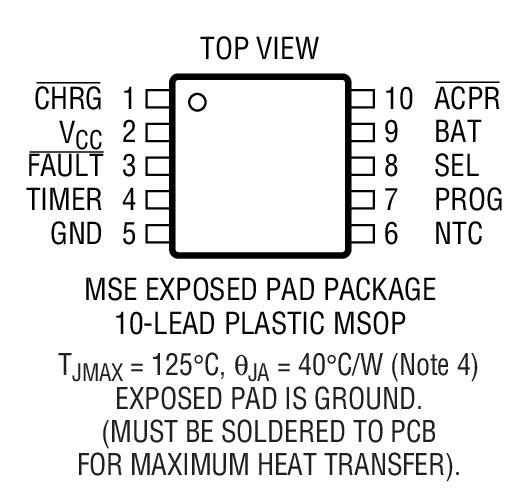

LTC1733封装图解一
LTC1733是具有热调整功能的单片线性锂离子电池充电器

LTC1733 - 具有热调整功能的单片线性锂离子电池充电器

LTC1733 - 具有热调整功能的单片线性锂离子电池充电器 - Linear Technology(凌力尔特)

功能描述

LTC1733 是一独立的恒流/恒压线性充电器,内含功率 MOSFET,适用于锂离子电池。内部的热反馈可调整充电电流,以便在大功率工作或环境温度高的条件下限制硅片温度。该功能使用户可设定一个大充电电流,而不会有损害 LTC1733 或手持产品的危险。

由于采用了内部 MOSFET 的结构,因此无需外部电流检测电阻和隔离二极管。充电电流和充电时间可在外部分别利用一个电阻和一个电容来设置。当输入电源 (交流适配器) 被拿掉时,LTC1733 自动进入一低电流睡眠模式,将电池漏电流降至 5μA 以下。

LTC1733 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、4.1V/4.2V 引脚选择功能以及电池低压充电条件 (涓流充电)。

LTC1733 采用 10 引脚热增强型 MSOP 封装。

特点
  • 适用单节锂离子电池的完整线性充电器
  • 热调整功能使充电速率最大化并且无过热风险*
  • 无需外部 MOSFET、检测电阻或隔离二极管
  • 最高 1.5A 充电电流
  • 1% 精度的预设充电电压
  • 7% 精度的可编程充电电流
  • 可编程充电终止定时器
  • 小巧的热增强型 10 引脚 MSOP 封装
  • 充电电流监视器有助于电池电量检测*
  • C/10 充电电流检测输出
  • 自动再充电
  • 热敏电阻输入以实现适宜温度充电
  • AC 适配器接入的逻辑输出
  • 4.1V/4.2V 引脚可选输出电压
  • 应用
  • 蜂窝电话
  • 手持计算机
  • 数字照相机
  • 充电座
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1733EMSE MS-10E E $2.19 $1.85
    LTC1733EMSE#PBF MS-10E E $2.19 $1.85
    LTC1733EMSE#TR MS-10E E $1.91
    LTC1733EMSE#TRPBF MS-10E E $1.91
