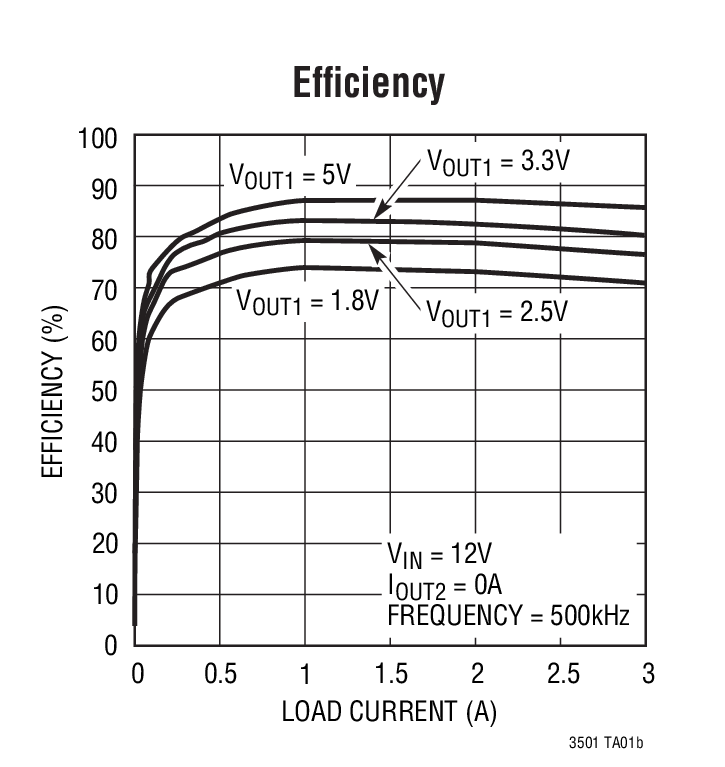

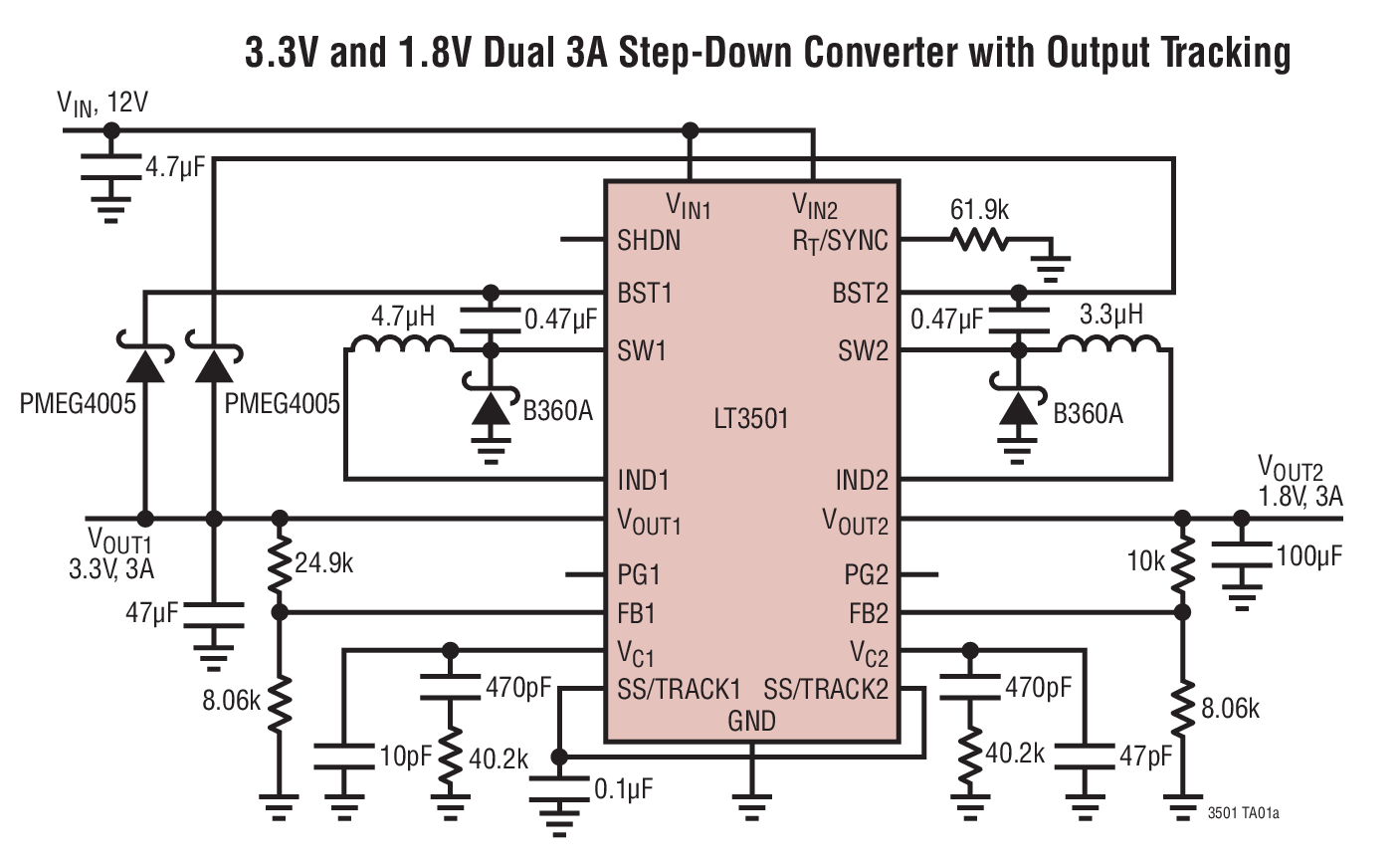

LT3501 - 典型应用图例：

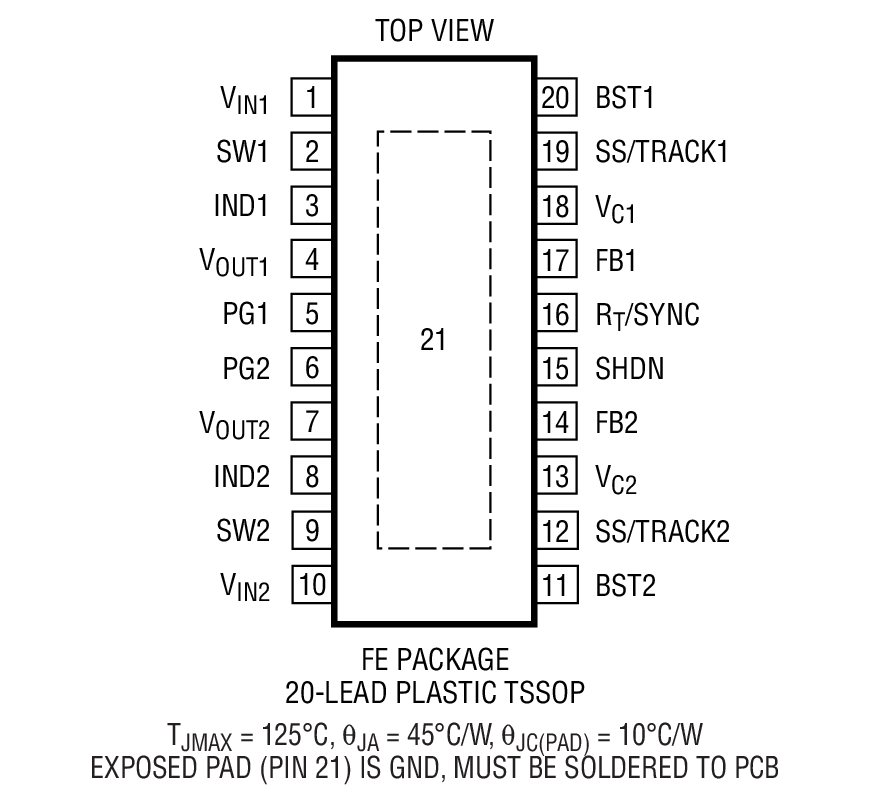

LT3501 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1992-2IMS8 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2451CDDB#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT3065IDD-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC1638A - 开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板
- DC2275A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC6912CDE-1#TRPBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- DC2674A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC1446LCS8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT8311EFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC2282IUP#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- OP193FSZ-REEL7 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1343CGW#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- OP400AY - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2145IUP-12#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC6801IG#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LTC7812HUH#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC6240IS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3633AEFE-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1261CS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC147A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
LT3501 - LT3501是单片式双通道跟踪 3A 降压型开关稳压器
LT3501是LINEAR凌力尔特公司的一款多输出降压产品，LT3501是LT3501是单片式双通道跟踪 3A 降压型开关稳压器，本站介绍了LT3501的封装应用图解、特点和优点、功能等，并给出了与LT3501相关的LINEAR元器件型号供参考。
LT3501 - LT3501是单片式双通道跟踪 3A 降压型开关稳压器 - 多输出降压 - 电源管理 - 凌力尔特
LT3501 - 单片式双通道跟踪 3A 降压型开关稳压器
LT3501 - 单片式双通道跟踪 3A 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3501 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器，具有两个内部 3.5A开关。用于每个通道的独立输入电压、反馈、软起动和电源良好引脚简化了复杂的电源跟踪 / 排序要求。
两个转换器均被同步至一个公共外部时钟输入或一个可利用单个电阻器来设置的固定 250kHz 至 1.5MHz 内部振荡器。在所有频率条件下，两个通道之间均保持了一种 180° 的相位关系，从而缩减了电压纹波和元件尺寸。可设置频率在效率与外部元件尺寸之间实现了优化。
通过允许开关在多个时钟周期内保持导通状态 (仅在升压电容器需要再充电时关断) 来改善最小输入至输出电压比，从而实现了约 95% 的最大占空比。
每个输出都可以运用其自己的软起动引脚来独立地停用，也可通过采用 SHDN 引脚来把整个器件置于一种低静态电流停机模式。
LT3501 采用 20 引脚 TSSOP 封装，该封装具有裸露引线框架，旨在实现低热阻。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3501EFE | TSSOP-20 | E | $5.41 | $3.50 |
| LT3501EFE#PBF | TSSOP-20 | E | $5.41 | $3.50 |
| LT3501EFE#TR | TSSOP-20 | E | $3.55 | |
| LT3501EFE#TRPBF | TSSOP-20 | E | $3.55 | |
| LT3501IFE | TSSOP-20 | I | $6.48 | $4.20 |
| LT3501IFE#PBF | TSSOP-20 | I | $6.48 | $4.20 |
| LT3501IFE#TR | TSSOP-20 | I | $4.25 | |
| LT3501IFE#TRPBF | TSSOP-20 | I | $4.25 |
