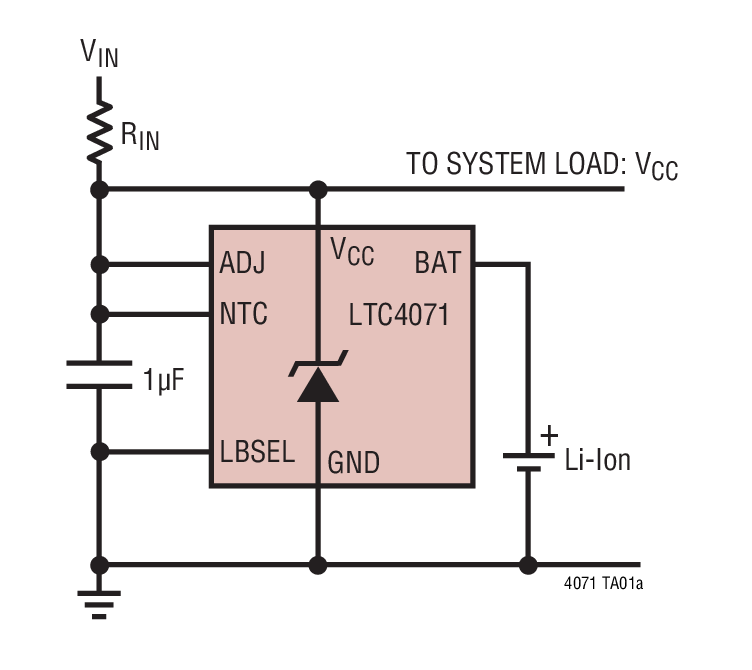

LTC4071典型应用图例一

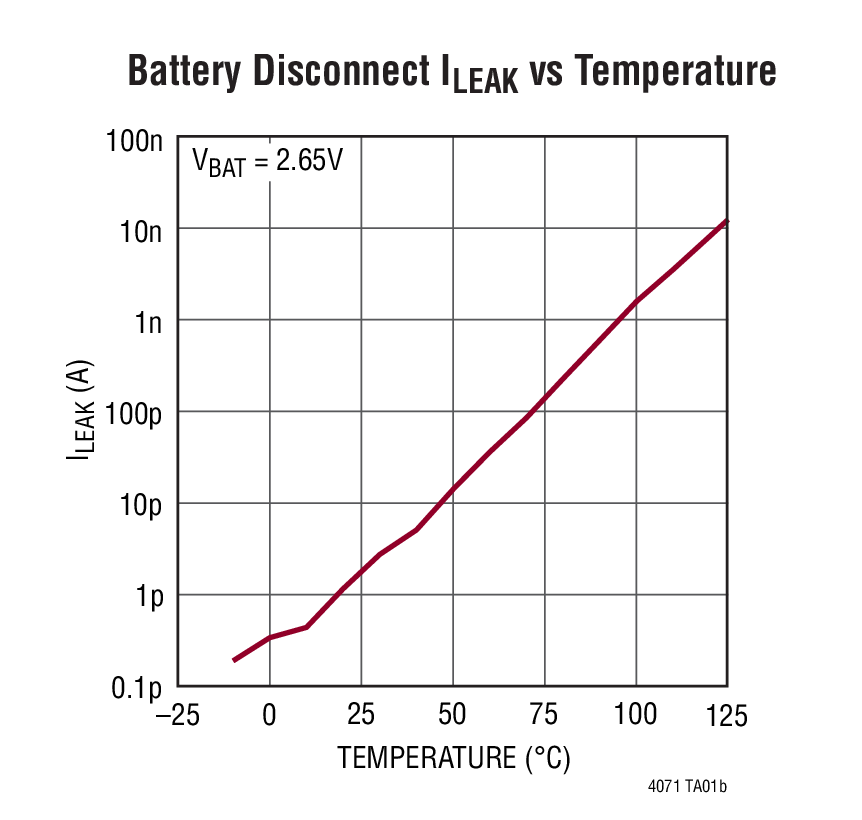

LTC4071典型应用图例二
LTC4071 - 封装图解:

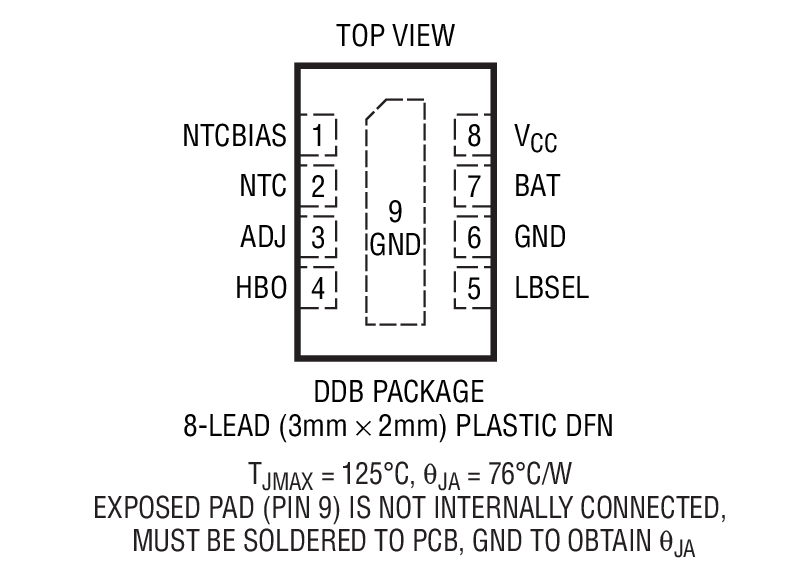

LTC4071封装图解一
LTC4071封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4071介绍
LTC4071 - LTC4071是具低电池电量断接功能的并联锂离子 / 锂聚合物电池充电器系统

LTC4071是Linear公司的一款线性充电器产品,LTC4071是具低电池电量断接功能的并联锂离子 / 锂聚合物电池充电器系统,本站介绍了LTC4071的封装应用图解、特点和优点、功能等,并给出了与LTC4071相关的凌力尔特元器件型号供参考。

LTC4071 - 具低电池电量断接功能的并联锂离子 / 锂聚合物电池充电器系统

LTC4071 - 具低电池电量断接功能的并联锂离子 / 锂聚合物电池充电器系统 - Linear Technology(凌力尔特)

功能描述

LTC4071 实现了从非常低电流、断续或连续充电电源对锂离子 / 锂聚合物电池的简单充电。该器件拥有一种接近于零电流的低电池电量闭锁断接功能,甚至可避免容量极低的电池发生深度放电及遭受潜在无法修复的损坏。550nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。凭借其低工作电流,LTC4071 很适合于对能量收集应用中的低容量锂离子电池或薄膜电池进行充电。LTC4071 的独特架构造就了一款极其简单的电池充电器解决方案;仅需一个外部电阻器。

LTC4071 提供了一个可通过引脚来选择的浮置电压,该浮置电压的准确度达 ±1%。通过在 NTC 热敏电阻温度高于 40°C 时自动降低电池浮置电压,该器件的集成化电池热量查验器延长了电池的使用寿命并改善了可靠性。另外,LTC4071 还提供了两种可通过引脚来选择的低电池电量断接电平和一个高电池电量状态输出。

该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。

特点
  • 在一颗 IC 中提供充电器和电池组保护功能
  • 低工作电流 (550nA)
  • 接近零电流 (<0.1nA) 的低电池电量断接功能用于保护电池免遭过度放电的损坏
  • 可通过引脚选择的低电池电量断接电平:2.7V 或 3.2V
  • 在整个温度范围内实现 1% 浮置电压准确度
  • 50mA 最大内部并联电流
  • 可通过引脚选择的浮置电压选项:4.0V、4.1V、4.2V
  • 用于提供锂离子 / 锂聚合物电池保护的超低功率脉动 NTC 浮置电压查验
  • 适合于断续、连续和非常低功率充电电源
  • 高电池电量状态输出
  • 耐热性能增强型、扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和 MSOP 封装
  • 应用
  • 低容量锂离子 / 锂聚合物电池备份
  • 薄膜电池
  • 能量提取 / 收集
  • 具备份的太阳能电源系统
  • 存储器备份
  • 嵌入式汽车系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4071EDDB#PBF 3x2 DFN-8 E $3.14
    LTC4071EDDB#TRMPBF 3x2 DFN-8 E $3.14 $2.25
    LTC4071EDDB#TRPBF 3x2 DFN-8 E $3.14 $2.20
    LTC4071EMS8E#PBF MS-8 E $3.29 $2.30
    LTC4071EMS8E#TRPBF MS-8 E $3.35 $2.36
    LTC4071IDDB#PBF 3x2 DFN-8 I $3.62
    LTC4071IDDB#TRMPBF 3x2 DFN-8 I $3.62 $2.58
    LTC4071IDDB#TRPBF 3x2 DFN-8 I $3.62 $2.53
    LTC4071IMS8E#PBF MS-8 I $3.79 $2.65
    LTC4071IMS8E#TRPBF MS-8 I $3.85 $2.71
