当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2861
LTC2861技术文档下载：
LTC2861技术文档产品手册下载
LTC2861 - 典型应用图例：
LTC2861典型应用图例一
LTC2861典型应用图例二
LTC2861 - 封装图解：

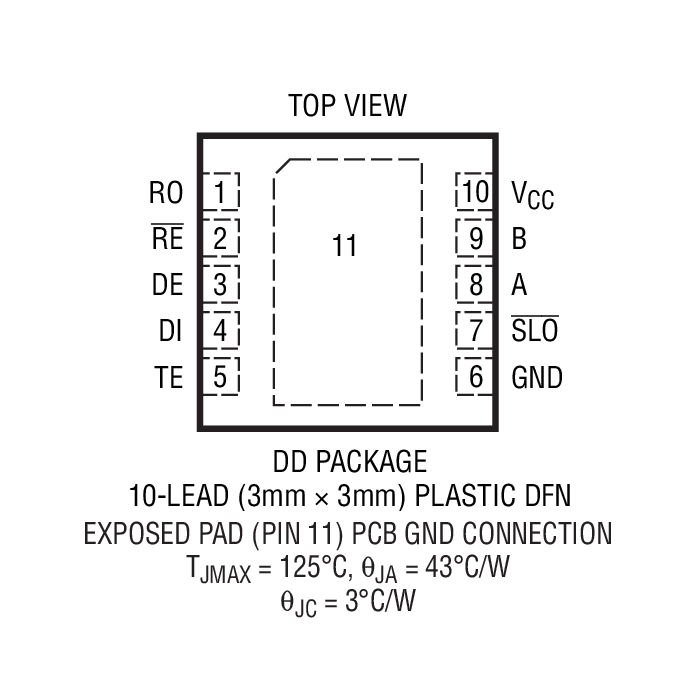

LTC2861封装图解一

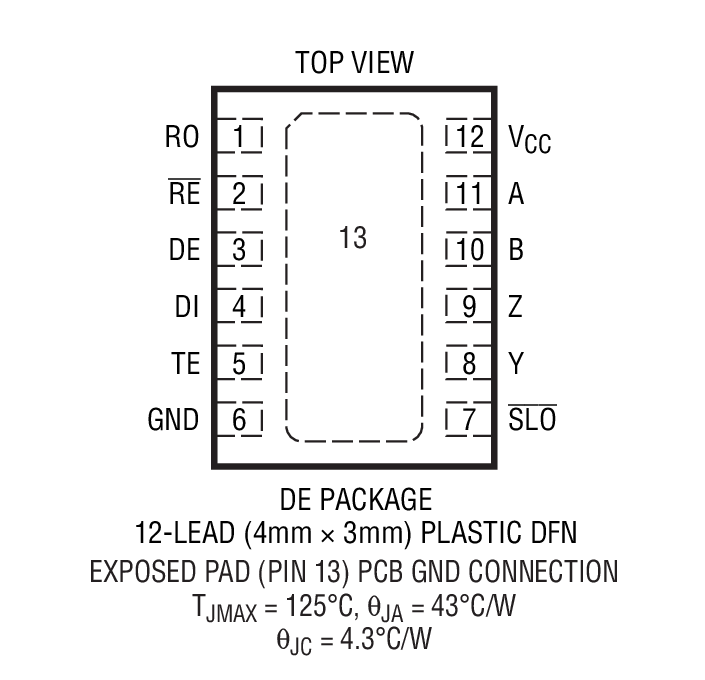

LTC2861封装图解二
LTC2861LTC2861
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2861介绍

LTC2861 - LTC2861是具集成可通断终端的 20Mbps RS485 收发器

LTC2861是LINEAR凌力尔特公司的一款RS485 / RS422 收发器产品，LTC2861是LTC2861是具集成可通断终端的 20Mbps RS485 收发器，本站介绍了LTC2861的封装应用图解、特点和优点、功能等，并给出了与LTC2861相关的LINEAR元器件型号供参考。

LTC2861 - LTC2861是具集成可通断终端的 20Mbps RS485 收发器 - RS485 / RS422 收发器 - 接口器件 - 凌力尔特

LTC2861 - 具集成可通断终端的 20Mbps RS485 收发器

LTC2861 - 具集成可通断终端的 20Mbps RS485 收发器 - Linear Technology（凌力尔特）

功能描述

LTC2859 和 LTC2861 是低功率、20Mbps RS485/422 收发器，采用 5V 工作电源。接收器包括一个可通过逻辑电路来选择的 120Ω 终端，可在每根总线上支持多达 256 个节点的 1/8 单位负载 (C 和 I 版本) 和一种可在输入浮置或短路的条件下确保高输出状态的故障保险功能。

驱动器具有一种可通过逻辑电路来选择的低 EMI 250kbps 工作模式，并能够在整个共模范围内保持高输出阻抗 (当被停用或电源被拿掉时)。可通过对所有输出进行限流和利用热停机功能来防止因总线争用或故障而导致功耗过大。

增强型 ESD 防护使得 LTC2859 和 LTC2861 能够在收发器接口引脚上承受 ±15kV HBM (人体模型)，而不会发生锁断或受损现象。

特点
  • 集成、可通过逻辑电路来选择的 120Ω 终端电阻器
  • 20Mbps 最大数据速率
  • 不会因 ESD 而受损或发生锁断：±15kV HBM
  • 高输入阻抗支持 256 个节点 (C 和 I 版本)
  • 工作温度高达 105°C (LTC2859H)
  • 250ksps 低 EMI 模式
  • 整个共模范围内保证的故障保险接收器操作
  • 电流受限驱动器和热停机
  • 延迟微功率停机 (最大电流消耗为 5μA)
  • 上电/断电无干扰驱动器输出
  • 低工作电流 (接收模式中的最大值为 900μA）
  • 符合所有的 TIA/EIA-485-A 规范
  • 采用 10 引脚 3mm x 3mm DFN、12 引脚 4mm x 3mm DFN 和 16 引脚 SSOP 封装
    • 应用
  • 低功率 RS485/RS422 收发器
  • 电平变换器
  • 背板收发器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2861CDE 4x3 DFN-12 C $2.48 $1.70
    LTC2861CDE#PBF 4x3 DFN-12 C $2.48 $1.70
    LTC2861CDE#TR 4x3 DFN-12 C $1.76
    LTC2861CDE#TRPBF 4x3 DFN-12 C $1.76
    LTC2861CGN SSOP-16 C $2.48 $1.70
    LTC2861CGN#PBF SSOP-16 C $2.48 $1.70
    LTC2861CGN#TR SSOP-16 C $1.76
    LTC2861CGN#TRPBF SSOP-16 C $1.76
    LTC2861IDE 4x3 DFN-12 I $2.98 $2.04
    LTC2861IDE#PBF 4x3 DFN-12 I $2.98 $2.04
    LTC2861IDE#TR 4x3 DFN-12 I $2.10
    LTC2861IDE#TRPBF 4x3 DFN-12 I $2.10
    LTC2861IGN SSOP-16 I $2.98 $2.04
    LTC2861IGN#PBF SSOP-16 I $2.98 $2.04
    LTC2861IGN#TR SSOP-16 I $2.10
    LTC2861IGN#TRPBF SSOP-16 I $2.10
